Gangbare hoogtes per ruimte
Dit zijn de hoogtes waarmee de editor begint (het midden van de doos, boven de afgewerkte vloer). U past elke hoogte per symbool aan.
Gewone hoogte in de editor
Startwaarden van Squaremetry, geen voorschrift
| Wat | Hoogte | Waar |
|---|---|---|
| Stopcontact (wandcontactdoos) | 30 cm | woonkamer, slaapkamer, gang |
| Dubbel stopcontact | 30 cm | naast de bank of het bed |
| Netwerk (data) | 30 cm | bij de televisie of het bureau |
| Schakelaar en dimmer | 1,05 m | naast de deur, aan de kant van de klink |
| Thermostaat | 1,5 m | woonkamer, uit de zon |
| Wandlamp | 1,8 m | gang, slaapkamer |
Boven het aanrecht

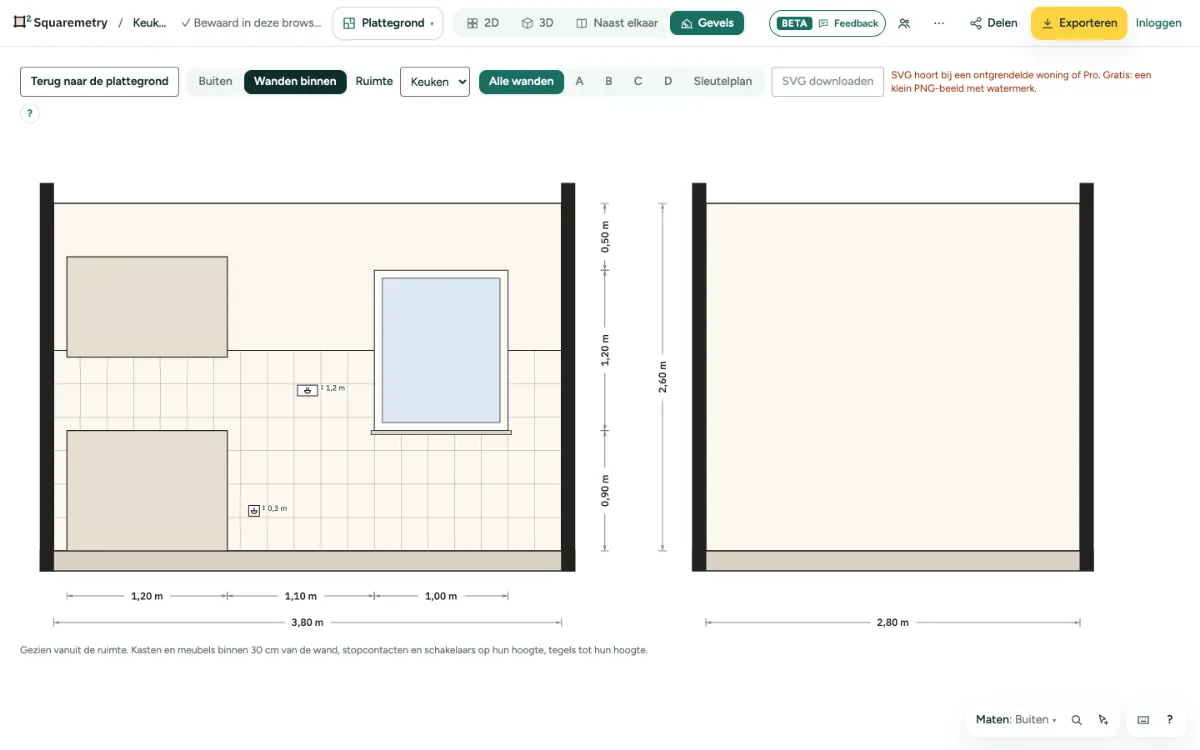

De editor heeft geen vaste hoogte voor een stopcontact boven het werkblad: u typt hem zelf. In de tekening hieronder staat het werkblad op 90 cm en hangen de bovenkasten vanaf 1,45 m; de stopcontacten zitten daartussen op 1,15 m, in de tegels.
Kijk bij een keuken ook naar wat er op het werkblad komt (een koffiemachine, een waterkoker) en houd afstand tot de kraan en de kookplaat. Uw installateur weet wat er voor de keuken geldt.
Wat de regels wel en niet zeggen
Wij vonden geen openbare, neutrale bron die in Nederland een vaste hoogte voorschrijft voor een stopcontact of schakelaar in een woonkamer, slaapkamer of gang. De hoogtes hierboven zijn een gewoonte.
De elektrische installatie zelf valt onder NEN 1010. Dat is een betaalde norm die wij niet uitleggen en niet toepassen. In de badkamer en buiten gelden daarin eigen eisen voor de plek van een stopcontact: vraag daar altijd uw installateur.
Tekenhulp
In België
In België gelden eigen regels voor de elektrische installatie (het AREI). Daar gaan andere afspraken over hoogtes en plekken. Wij tekenen met de Nederlandse gewoonte; vraag in België uw installateur wat er voor uw woning geldt.
Zo werkt het in de editor
- Open de editor met een keuken van 3,6 bij 2,8 m klaar, of teken uw eigen ruimte.
- Zet de modus Installaties aan en kies bij Symbolen een wandcontactdoos of schakelaar. Klik bij een muur: het symbool komt tegen de muur, op de gewone hoogte.
- Klik op het symbool en typ bij Montagehoogte uw eigen hoogte, zoals 1,15 of 115 cm. De gewone hoogte gebruiken zet hem terug.
- Open in de kaart van de ruimte Meer en dan Wandaanzichten: elke wand op schaal, met de hoogte naast elk stopcontact en elke schakelaar. Exporteer als PDF, SVG of DXF.
