Modelagem paramétrica simples: um armário com prateleiras, uma mesa, um bloco ou uma escada feitos de medidas que você muda depois. As cópias seguem.
Modelagem paramétrica: passo a passo
1. Coloque uma peça
Abra Peças à direita e clique em Armário com prateleiras, Mesa, Bloco ou Escada. A peça é colocada onde os eixos vermelho e verde se cruzam.
2. Mude as medidas

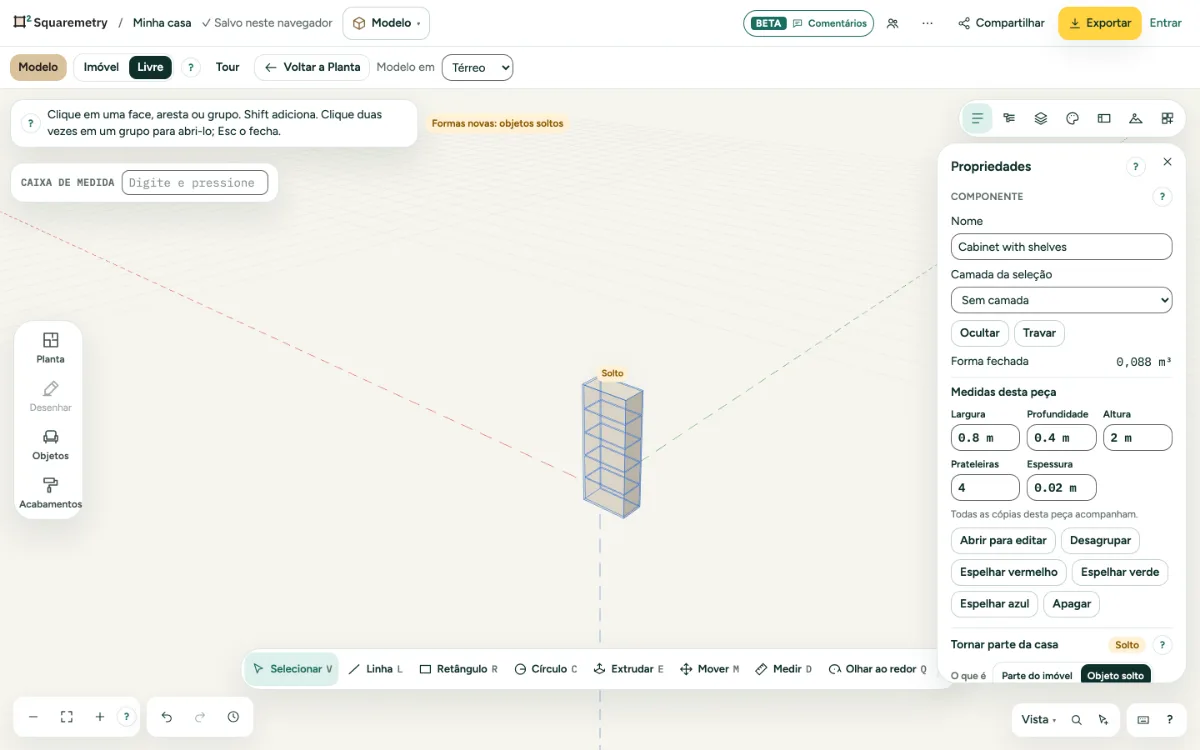

Selecione a peça e abra Propriedades. Digite uma largura, profundidade, altura, o número de prateleiras ou degraus, ou uma espessura, e aperte Enter.
3. Cópias
Copie a peça com Mover e Ctrl. Mudar as medidas de uma muda todas; Tornar único separa uma.
Mensagens que você pode ver
- Medidas alteradas.
- Prateleiras: de 0 a 30. Degraus: de 1 a 40.
- A espessura é de pelo menos 5 mm e de no máximo um terço da menor medida.
