Operações booleanas com grupos fechados: some, recorte um do outro ou fique só com o que eles têm em comum. Com a área e o volume.
Operações booleanas: passo a passo
1. Selecione dois ou mais

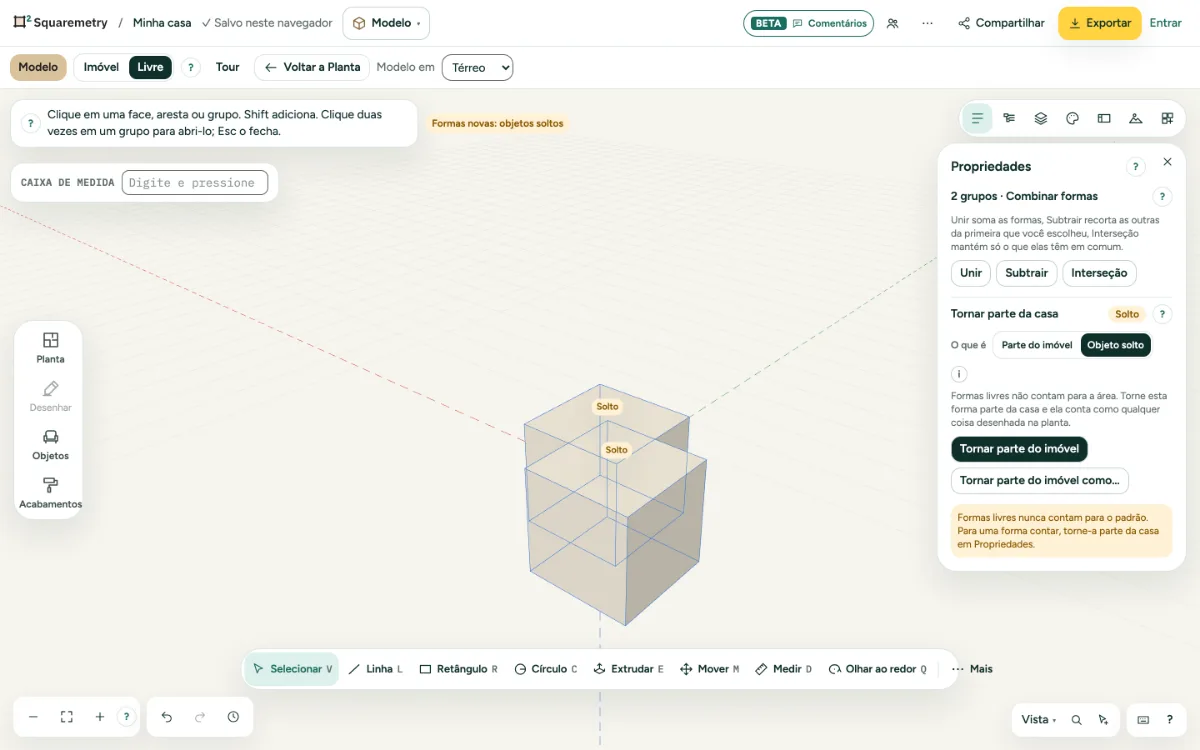

Selecione um grupo fechado e depois clique nos outros com Shift. Propriedades mostra Combinar formas.
2. Combinar
Unir soma as formas. Subtrair recorta as outras da primeira que você selecionou. Interseção fica só com o que elas têm em comum. O resultado é um único grupo novo, com a camada e o nome do primeiro; se um deles era um objeto solto, o resultado também é solto. Um grupo com grupos dentro conta com tudo o que tem dentro. Um grupo travado impede a operação: destrave-o primeiro na Visão geral.
3. Cortar onde as faces se encontram
Para faces soltas que atravessam umas às outras ou atravessam um grupo: Cortar onde as faces se encontram acrescenta arestas ao longo da linha onde elas se encontram.
4. Área e volume
Propriedades mostra a área das faces selecionadas e o volume de um grupo fechado.
Mensagens que você pode ver
- Não sobrou nada: estas formas não se sobrepõem.
- Não sobrou nada: a segunda forma cobre a primeira por completo.
- Arestas adicionadas onde as faces se encontram.
- Nenhuma face se encontra aqui.
- Grupo 1 está travado. Destrave-o primeiro em Visão geral.
