Opérations booléennes sur des groupes fermés : additionnez-les, découpez l’un dans l’autre ou gardez ce qu’ils partagent, avec surface et volume.
Opérations booléennes : pas à pas

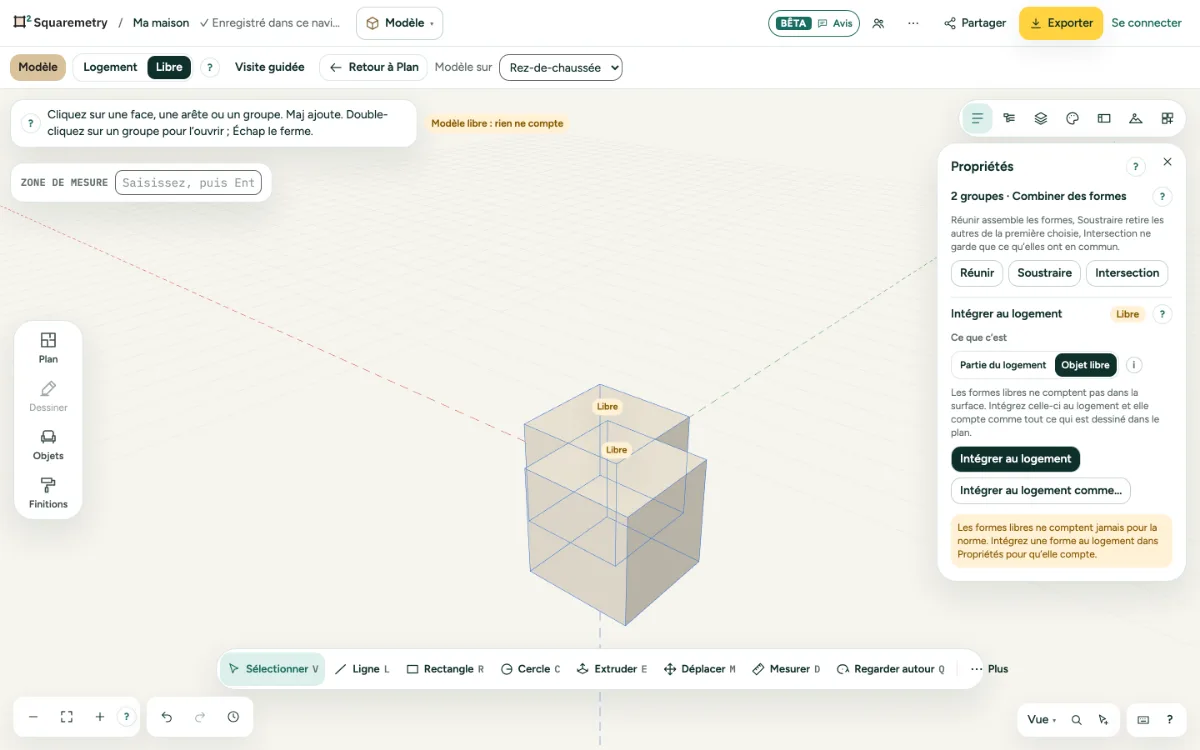

1. En choisir deux ou plus
Sélectionnez un groupe fermé, puis Maj et clic sur les autres. Propriétés affiche Combiner les formes.
2. Combiner
Unir les additionne. Soustraire découpe les autres dans le premier que vous avez sélectionné. Intersection garde seulement ce qu’ils partagent. Le résultat est un nouveau groupe unique, avec le calque et le nom du premier ; si l’un d’eux était un objet libre, le résultat l’est aussi. Un groupe qui contient des groupes compte avec tout ce qu’il contient. Un groupe verrouillé l’empêche : déverrouillez-le d’abord dans la Vue d’ensemble.
3. Couper là où les faces se croisent
Pour des faces libres qui se traversent ou traversent un groupe : Couper aux intersections ajoute des arêtes le long de la ligne où elles se rencontrent.
4. Surface et volume
Propriétés montre la surface des faces sélectionnées et le volume d’un groupe fermé.
Messages que vous pouvez voir
- Il ne reste rien : ces formes ne se chevauchent pas.
- Il ne reste rien : la deuxième forme recouvre entièrement la première.
- Arêtes ajoutées là où les faces se rejoignent.
- Aucune face ne se rejoint ici.
- Groupe 1 est verrouillé. Déverrouillez-le d’abord dans la Vue d’ensemble.
