Ce que vous créez dans Modèle est une partie de la maison (murs, niveau, toit, ouverture), qui compte, ou un objet libre comme un abri, qui ne compte pas.
Objet libre 3d : pas à pas
1. Commencer une maison
Ce que vous créez dans Modèle est soit une partie du logement (des murs, un niveau, un toit ou une ouverture, qui comptent), soit un objet libre (un abri de jardin, un meuble, une œuvre d’art : il ne compte jamais). En haut, Logement et Libre décident de ce que deviennent les nouvelles formes ; chaque forme garde son propre type. Choisissez Logement en haut. Sur un niveau vide, le premier bloc devient un bâtiment avec des façades, la face extérieure sur votre forme : la surface utile est donc plus petite que la forme, comme pour une maison dessinée dans le plan. Un bloc à côté de la maison devient une extension, sur les murs un niveau, sur un toit en pente une lucarne, un rectangle sur un mur une porte ou une fenêtre (une porte peut commencer jusqu’à 15 cm au-dessus du sol).
2. Cloisons
Un bloc fin (jusqu’à 35 cm) posé au sol dans la maison, d’au moins 1,5 m de haut, devient une cloison. Ses extrémités se raccordent aux murs qu’il touche : il divise la pièce en deux pièces.
3. Partie du logement ou objet libre

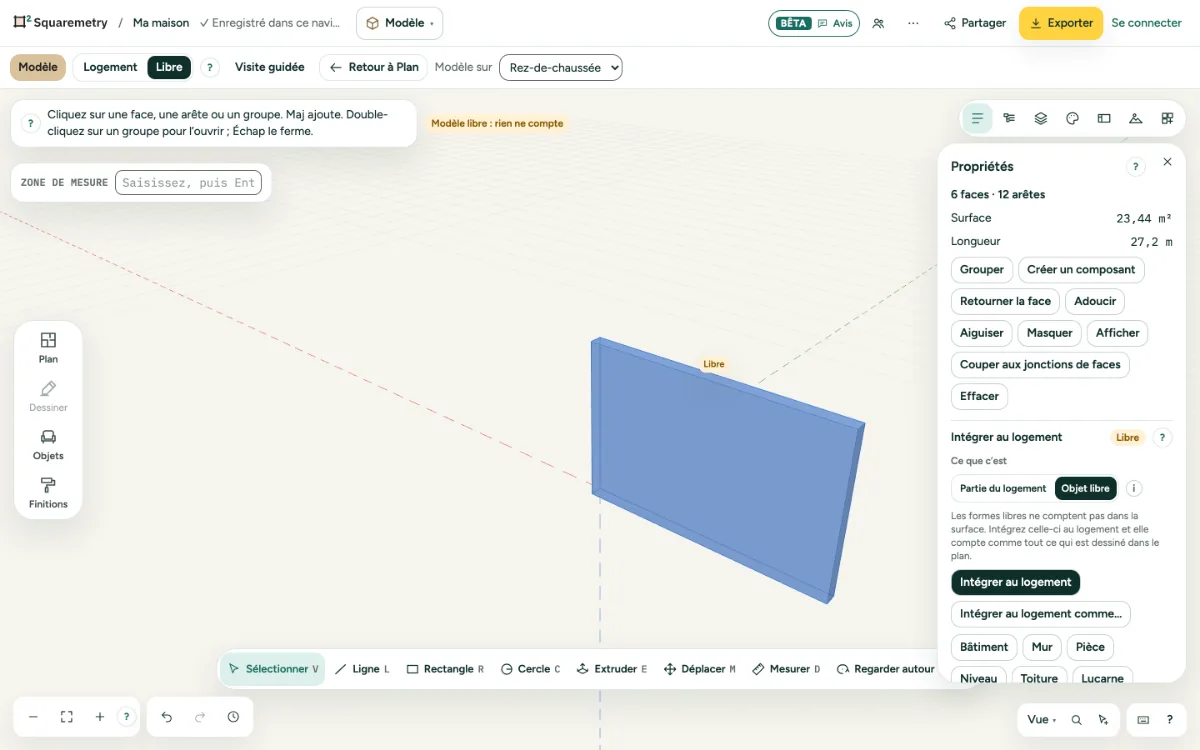

Sélectionnez une forme. Dans Propriétés, Ce que c’est affiche Partie du logement ou Objet libre ; cliquez sur l’autre choix pour changer, et Annuler revient en arrière. Un objet libre porte la mention Libre, ne compte jamais et ne devient jamais des murs de lui-même, même si vous passez à Logement ou le poussez contre la maison. Avec Libre en haut, les nouvelles formes sont des objets libres. Les éléments de la bibliothèque sont aussi des objets libres ; la forme Escalier n’est pas un escalier qui compte.
4. Intégrer au logement
Intégrer au logement fait ce que fait Logement. Intégrer au logement comme… vous laisse choisir vous-même Bâtiment, Mur, Pièce, Niveau, Toiture ou Lucarne : une face de 4 x 3 m devient une pièce de 12 m². Un Bâtiment à côté d’une maison déjà présente crée une dépendance séparée (Annexe 1) avec son propre niveau, mesurée à part et pas dans la maison.
5. Et retour
Cliquez sur un mur ou sur le toit de la maison dans Modèle. Propriétés indique qu’il compte. Faire une forme libre sur un mur dit d’abord ce qui part avec lui, comme une porte et les pièces qu’il ferme, et ce que devient la surface ; seul Faire une forme libre dans cette question le retire du plan, sous forme de groupe.
6. Hors de Modèle
Les formes de Modèle ne comptent jamais, et les autres éditeurs le disent : une ligne sous la surface dans le plan et dans Contrôle (1 objet isolé, ne compte pas), la mention Isolé sur le plan, une légende sur l’export et un calque DXF LOOSE-OBJECTS. Dupliquer une variante les emporte ; supprimer un niveau indique combien sont partis avec lui.
Éléments à l’écran

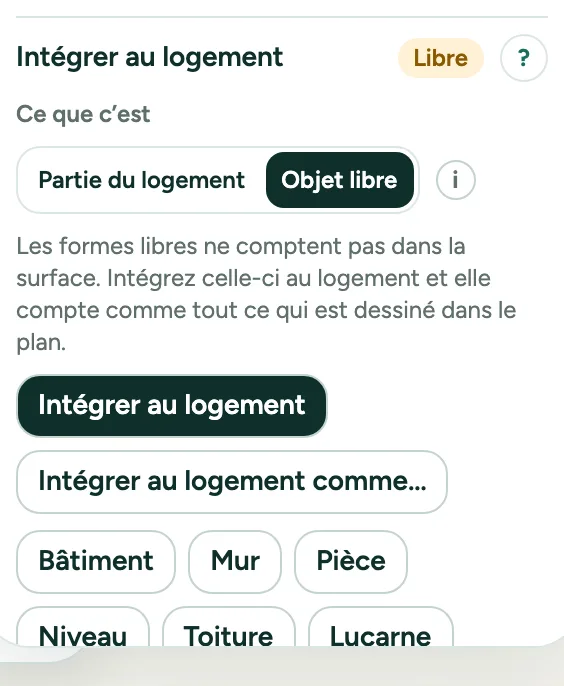

Intégrer au logement. Intégrer au logement place la forme sélectionnée dans le plan comme ce que le logement reconnaît ; Intégrer au logement comme… vous laisse choisir. Elle compte alors.
Messages que vous pouvez voir
- C’est maintenant un bâtiment : des façades tout autour, la face extérieure sur sa forme. Compte pour la surface.
- C’est maintenant une cloison, reliée aux murs qu’elle touche. Elle divise la pièce.
- C’est maintenant une extension : des murs tout autour, contre le logement. Elle compte dans la surface.
- C’est maintenant un objet libre. Il ne compte jamais.
- Ce bloc est en partie dans le logement. Il reste une forme libre et ne compte pas. Poussez-le contre la façade pour en faire une extension.
- C’est maintenant une porte dans le mur.
