Alles wat u in Modelleren maakt, is deel van het huis (het wordt muren, een verdieping, een dak of een opening, en telt mee) of een los object (een tuinhuis, een meubel, een kunstwerk: het telt nooit mee). Woning en Los bovenin bepalen wat nieuwe vormen worden; elke vorm houdt zijn eigen soort.
Modelleren: een heel huis, of losse objecten die nooit meetellen: stap voor stap
1. Een huis beginnen
Kies Woning bovenin. Op een lege verdieping wordt het eerste blok een gebouw met gevels, de buitenkant op uw vorm, zodat de gebruiksoppervlakte kleiner is dan de vorm, net als bij een huis uit de plattegrond. Een blok naast het huis wordt een aanbouw, bovenop de muren een verdieping, op een schuin dak een dakkapel, een rechthoek op een muur een deur of raam (een deur mag tot 15 cm boven de vloer beginnen).
2. Binnenwanden
Een smal blok (tot 35 cm) op de vloer in het huis, minstens 1,5 m hoog, wordt een binnenwand. De einden sluiten aan op de muren die hij raakt, zodat hij de ruimte in twee ruimtes deelt.
3. Deel van het huis of los object

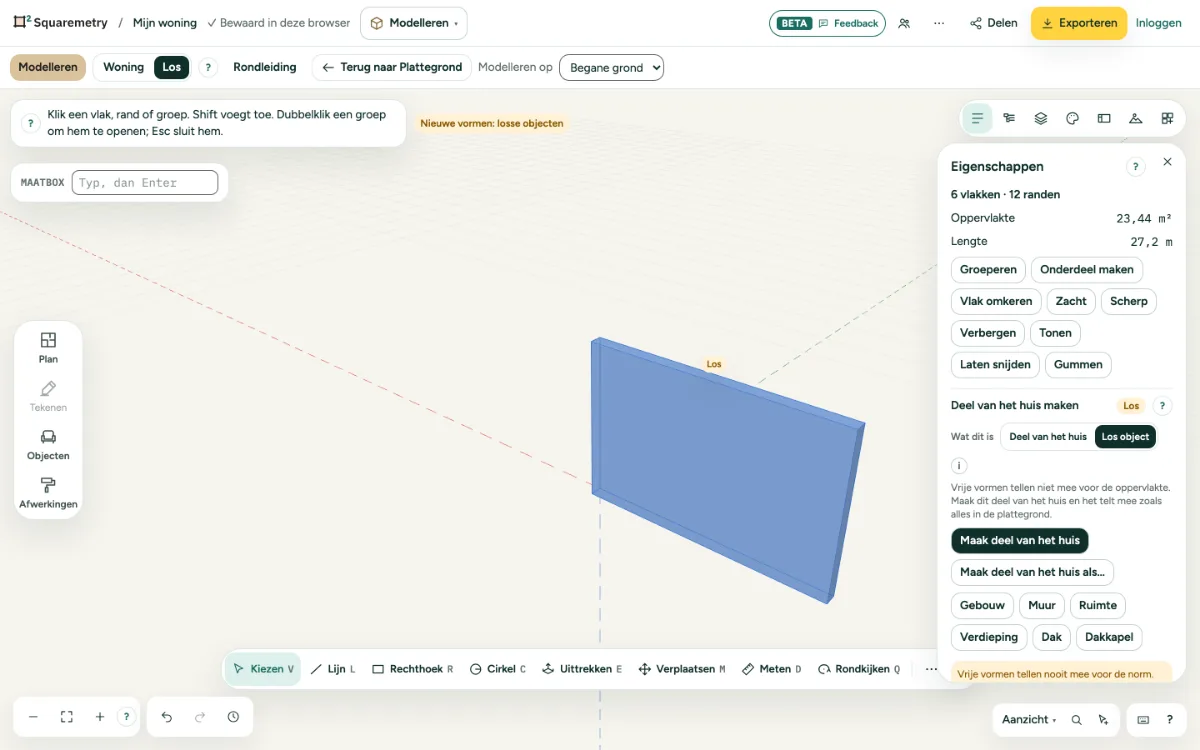

Kies een vorm. In Eigenschappen staat bij Wat dit is Deel van het huis of Los object; klik op het andere om het te wijzigen, en ongedaan maken zet het terug. Een los object krijgt het merkje Los, telt nooit mee en wordt nooit vanzelf muren, ook niet als u Woning kiest of het tegen het huis schuift. Met Los bovenin worden nieuwe vormen losse objecten. Onderdelen uit de bibliotheek zijn ook losse objecten; de Trapvorm is geen trap die meetelt.
4. Maak deel van het huis
Maak deel van het huis doet wat Woning doet. Met Maak deel van het huis als… kiest u zelf Gebouw, Muur, Ruimte, Verdieping, Dak of Dakkapel: een vlak van 4 x 3 m wordt een ruimte van 12 m². Gebouw naast een huis dat er al staat maakt een eigen bijgebouw (Bijgebouw 1) met een eigen verdieping, apart gemeten en niet bij de woning.
5. En terug
Klik een muur of het dak van het huis in Modelleren. Eigenschappen zegt dat het meetelt. Vrije vorm maken van een muur zegt eerst wat er meegaat, zoals een deur en de ruimtes die hij dichtmaakt, en wat de oppervlakte wordt; pas Vrije vorm maken in die vraag haalt hem als groep uit de plattegrond.
6. Buiten Modelleren
Vormen uit Modelleren tellen nooit mee, en de andere editors zeggen dat: een regel onder de oppervlakte in Plattegrond en in Meten (1 los object, telt niet mee), Los op de tekening, een legenda op de export en een DXF-laag LOOSE-OBJECTS. Een variant dupliceren neemt ze mee; een verdieping weghalen zegt hoeveel er meegingen.
Onderdelen op het scherm

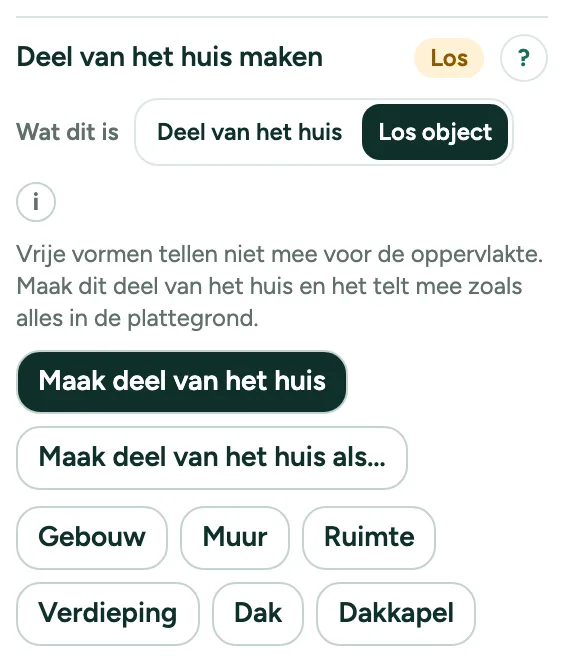

Maak deel van het huis. Maak deel van het huis zet de gekozen vorm in de plattegrond als wat het huis herkent; met Maak deel van het huis als… kiest u zelf. Dan telt hij mee.
Meldingen die u kunt zien
- Nu een gebouw: gevels eromheen, de buitenkant op uw vorm. Het telt mee voor de oppervlakte.
- Nu een binnenwand, aangesloten op de muren die hij raakt. Hij deelt de ruimte.
- Nu een aanbouw: muren eromheen, tegen het huis aan. Hij telt mee voor de oppervlakte.
- Nu een los object. Het telt nooit mee.
- Dit blok ligt deels in het huis. Het blijft een vrije vorm en telt niet mee. Schuif het tegen de gevel, dan wordt het een aanbouw.
- Nu een deur in de muur.
