Modelleren: een profiel langs een pad

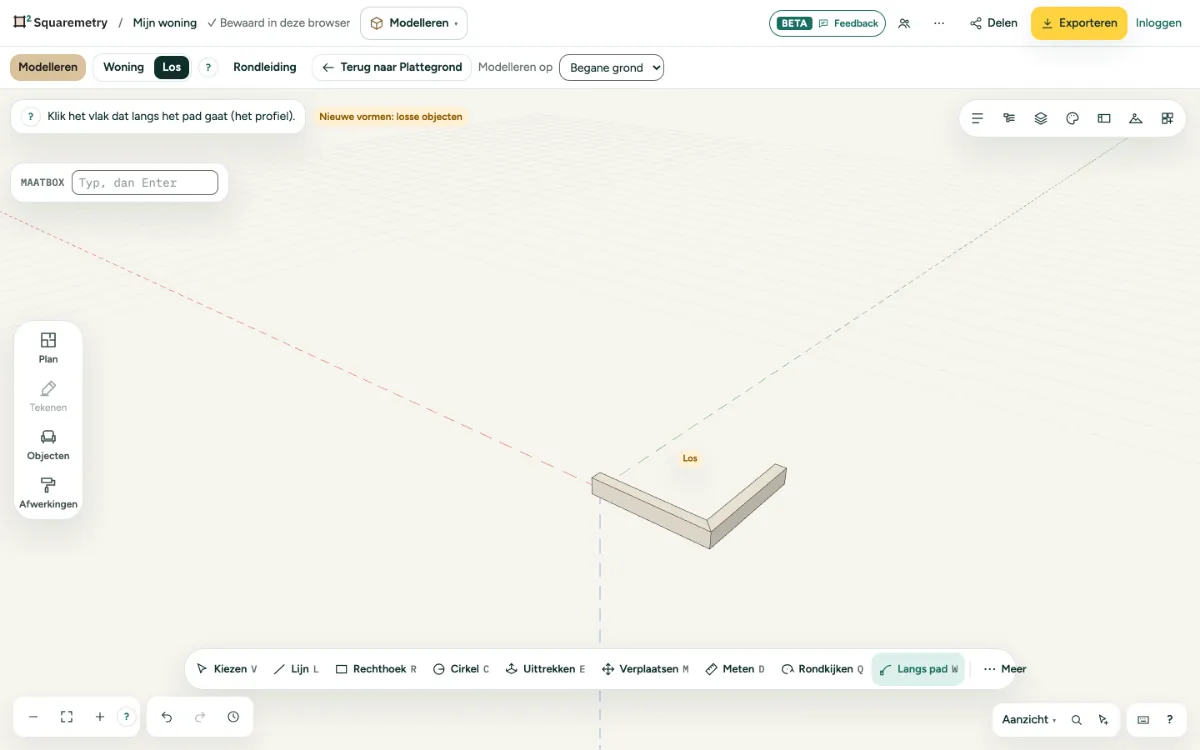

Laat een vlak langs randen gaan: een plint rond een kamer, een goot, een leuning, een ronde vorm die om een as draait.

Modelleren: een profiel langs een pad: stap voor stap

1. 1. Profiel

   Teken het profiel als vlak waar het pad begint, haaks erop. Druk op W en klik het profiel.

2. 2. Pad

   Klik een rand voor de hele reeks aansluitende randen, of een vlak om langs zijn rand te gaan. Een cirkel als pad draait het profiel helemaal rond.

3. 3. Eerst het pad

   Koos u de randen al? Dan is één klik op het profiel genoeg.

Sneltoetsen

W

Model: langs pad

Meldingen die u kunt zien

• Dat pad werkt niet. Kies aansluitende randen of een vlak.

Verwant

• Modelleren: een vlak uittrekken tot een vorm
• Modelleren: cirkels
