Een net van driehoeken op het kavel dat u vormt: een helling, een heuvel, een verdiept terras. Gemaakt uit een raster of uit hoogtelijnen.
Modelleren: terrein: stap voor stap
1. Nieuw terrein

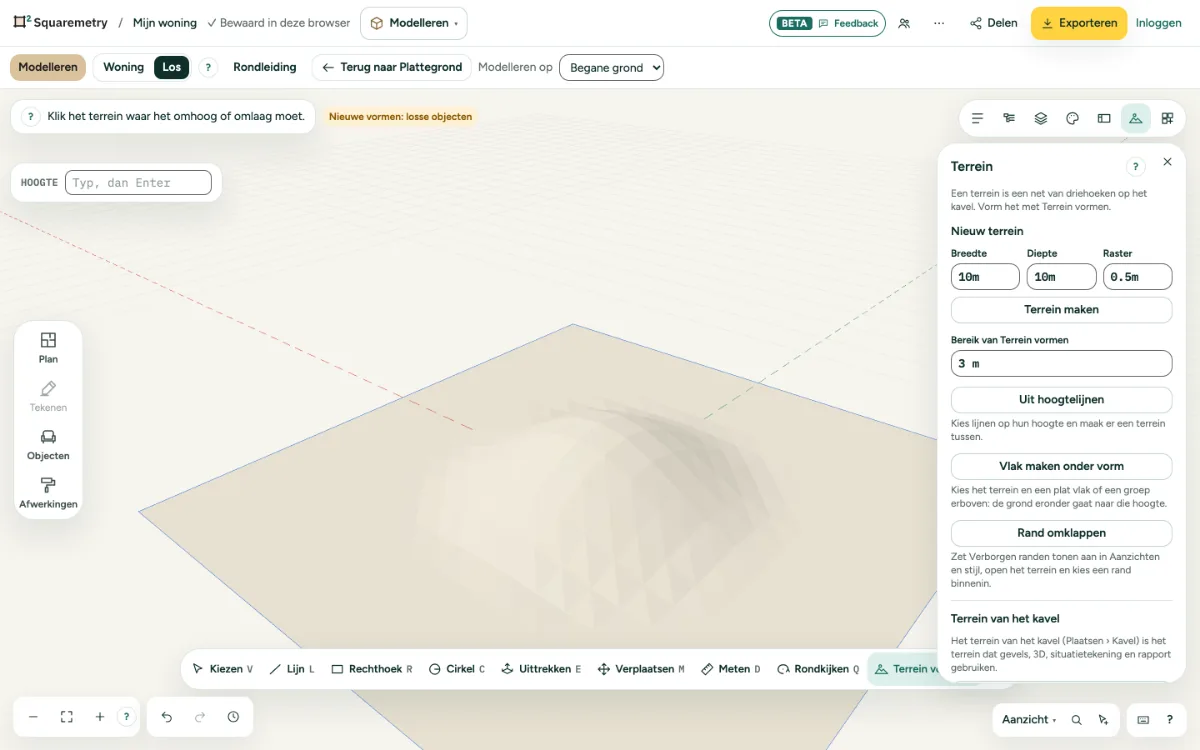

Open Terrein rechts, stel breedte, diepte en raster in en klik op Terrein maken. Het huis komt in het midden.
2. Vormen
Druk op B, klik het terrein, beweeg op of neer en klik, of typ een hoogte (min is omlaag). Alles binnen het bereik gaat zacht mee.
3. Uit hoogtelijnen
Teken lijnen op hun hoogte, kies ze en klik op Uit hoogtelijnen.
4. Vlak maken en randen omklappen
Kies het terrein en een plat vlak erboven, dan Vlak maken onder vorm. Met Verborgen randen tonen aan klapt Rand omklappen de rand tussen twee driehoeken om.
5. Het terrein van het kavel
Gevels, 3D, situatietekening en rapport gebruiken het terrein van het kavel (in Plattegrond: Meer › Buiten › Perceel). Klik op Terrein van het kavel hier vormen: de hoogtes komen als terrein op het kavel in Model. Vorm het, kies het en klik op Als terrein van het kavel gebruiken: de hoogtes gaan terug naar het kavel en de kopie gaat uit Model. Zolang de kopie in Model staat, toont 3D alleen het terrein van het kavel, zodat er nooit twee keer grond in beeld is.
Sneltoetsen
- B
- Model: terrein vormen
Meldingen die u kunt zien
- Kies een maat van minstens 1 cm en hooguit 100 bij 100 vakjes.
- Klik op een terrein. Maak er een in het paneel Terrein.
- Grond vlak gemaakt onder de vorm.
- Kies eerst één terrein.
