Terreno 3D no lote: uma malha de triângulos que você molda em declive, monte ou terraço rebaixado, feita de uma grade ou de curvas de nível.
Terreno 3D: passo a passo

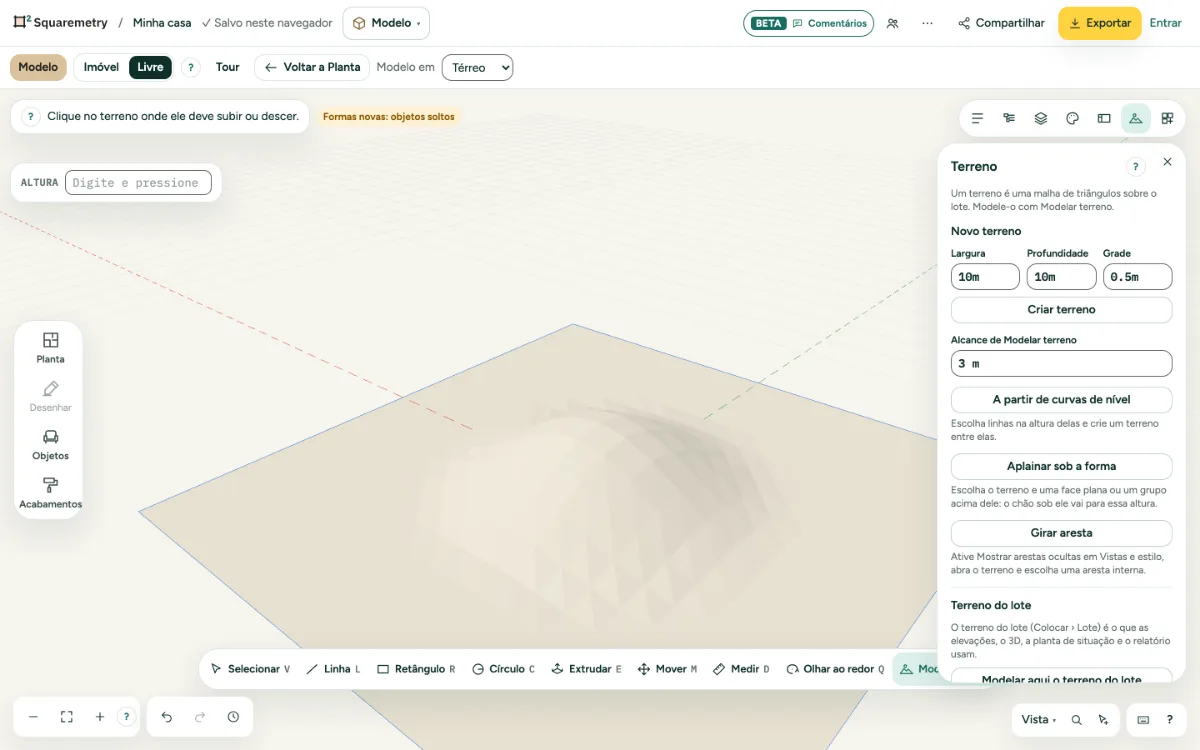

1. Terreno novo
Abra Terreno à direita, defina largura, profundidade e grade e clique em Criar terreno. Ele é posicionado com a casa no meio.
2. Dê forma
Aperte B, clique no terreno, mova para cima ou para baixo e clique, ou digite uma altura (com sinal de menos, afunda). Tudo dentro do alcance acompanha de forma suave.
3. A partir de curvas de nível
Desenhe linhas nas alturas delas, selecione as linhas e clique em A partir de curvas de nível.
4. Aplainar e girar arestas
Selecione o terreno e uma face plana acima dele e depois use Aplainar sob a forma. Com Mostrar arestas ocultas ativado, Girar aresta inverte a aresta entre dois triângulos.
5. A topografia do terreno
Fachadas, 3D, a planta de situação e o relatório usam a topografia do terreno (em Planta: Mais › Área externa › Terreno). Clique em Modelar aqui a topografia do terreno: as alturas dela entram em Modelo como um terreno sobre o lote. Dê forma, selecione e clique em Usar como topografia do terreno: as alturas voltam para o terreno e a cópia sai de Modelo. Enquanto a cópia está em Modelo, o 3D mostra só a topografia do terreno, então nunca há um segundo chão na imagem.
Atalhos de teclado
- B
- Modelo: modelar o terreno
Mensagens que você pode ver
- Escolha um tamanho de pelo menos 1 cm e no máximo 100 por 100 quadrados.
- Clique em um terreno. Crie um no painel Terreno.
- Chão aplainado sob a forma.
- Escolha primeiro um terreno.
