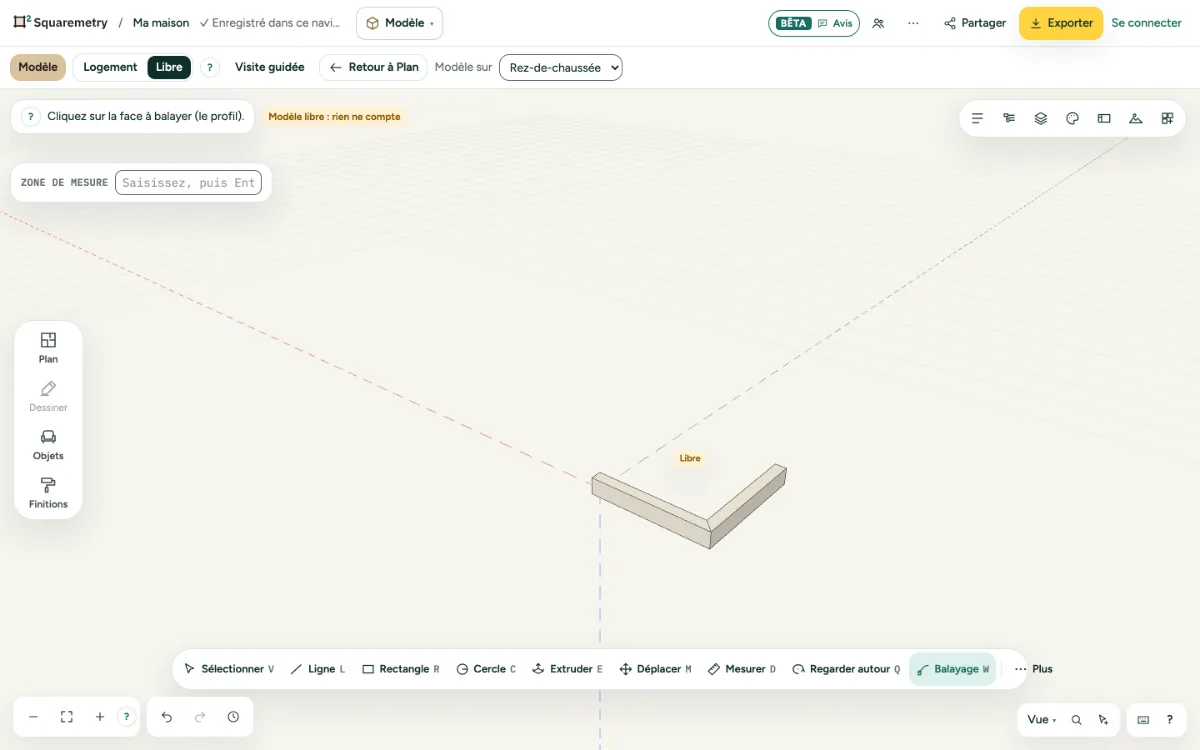

Balayage 3d : balayer un profil le long d’un chemin

Le balayage 3D fait courir une face le long d’arêtes : une plinthe autour d’une pièce, une gouttière, une main courante ou une forme qui tourne.

Balayage 3d : pas à pas

1. 1. Profil

   Dessinez le profil comme une face là où le chemin commence, perpendiculaire à celui-ci. Appuyez sur W et cliquez sur le profil.

2. 2. Chemin

   Cliquez sur une arête pour toute la suite d’arêtes reliées, ou sur une face pour faire le tour de son bord. Un cercle comme chemin fait tourner le profil tout autour d’un axe.

3. 3. Le chemin d’abord

   Vous avez sélectionné les arêtes d’abord ? Un clic sur le profil suffit alors.

Raccourcis clavier

W

Modèle : balayer

Messages que vous pouvez voir

• Ce chemin ne convient pas. Choisissez des arêtes reliées ou une face.
