Etapas da obra da sua casa em 3D: fundação, estrutura, instalações, vedação e acabamento. Afaste pavimentos e camadas e veja através das paredes.
Etapas da obra: passo a passo
1. Ative

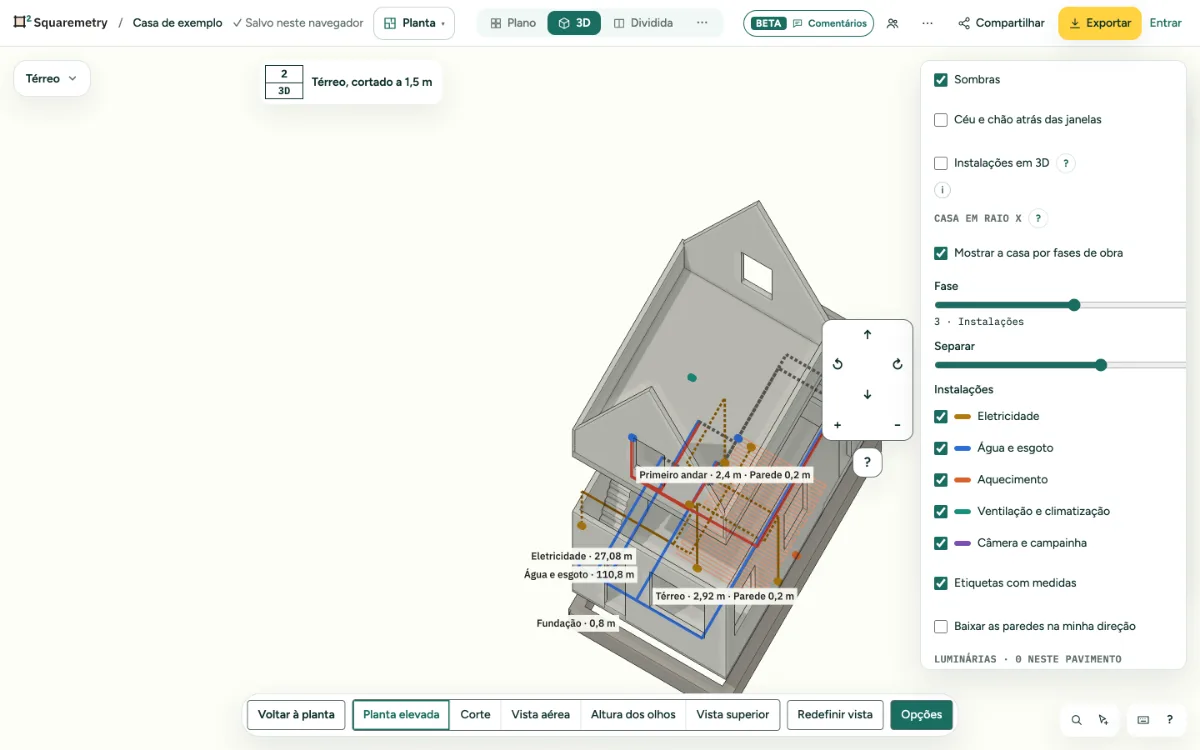

Abra o 3D e as opções dele. Em Casa em raio X, marque Mostrar a casa por fases de obra. O 3D passa para a vista aérea. A partir de Instalações, Camadas tem Ver em 3D (raio X).
2. Fases
Arraste Fase de 1 a 5: Fundação (sapatas corridas sob as paredes externas e estruturais, 0,8 m de profundidade), Estrutura (paredes externas, de divisa e estruturais e as lajes em cinza concreto), Instalações (tubulações, cabos e símbolos na cor da sua especialidade), Vedação (fachadas com janelas e portas, e o telhado) e Acabamento (paredes internas, pisos e móveis). Cada fase mostra tudo o que vem antes.
3. Separe
Arraste Separar para levantar cada pavimento e cada camada: a fundação desce, as instalações sobem um pouco, a vedação sobe mais. De volta a 0, a casa se junta.
4. Instalações
Marque ou desmarque Eletricidade, Água e esgoto, Aquecimento ou Ventilação e climatização. A barra colorida é a legenda. As instalações continuam visíveis através das paredes, como num raio X.
5. Etiquetas
Etiquetas com medidas mostram a profundidade da fundação, a espessura da parede externa, a altura de cada pavimento e, por especialidade, o comprimento naquele pavimento.
6. Instalações no 3D normal
Acima da Casa em raio X, marque Instalações em 3D para ver os símbolos como pequenos blocos na sua altura e as tubulações e cabos no seu nível no 3D normal, com as paredes de pé. Atrás de uma parede eles ficam ocultos. Marque ou desmarque cada especialidade. Em Instalações, Camadas também tem Mostrar também em 3D, com as especialidades que estão ativas ali. A Casa em raio X e esta camada se alternam: ativar uma desativa a outra.
