Bekijk uw eigen woning in 3D zoals hij gebouwd wordt: fundering, dragend, installaties, schil en afwerking. Trek de verdiepingen en lagen uit elkaar, en zie de installaties door de muren heen.
Röntgenhuis: de bouwfasen in 3D: stap voor stap
1. Zet het aan

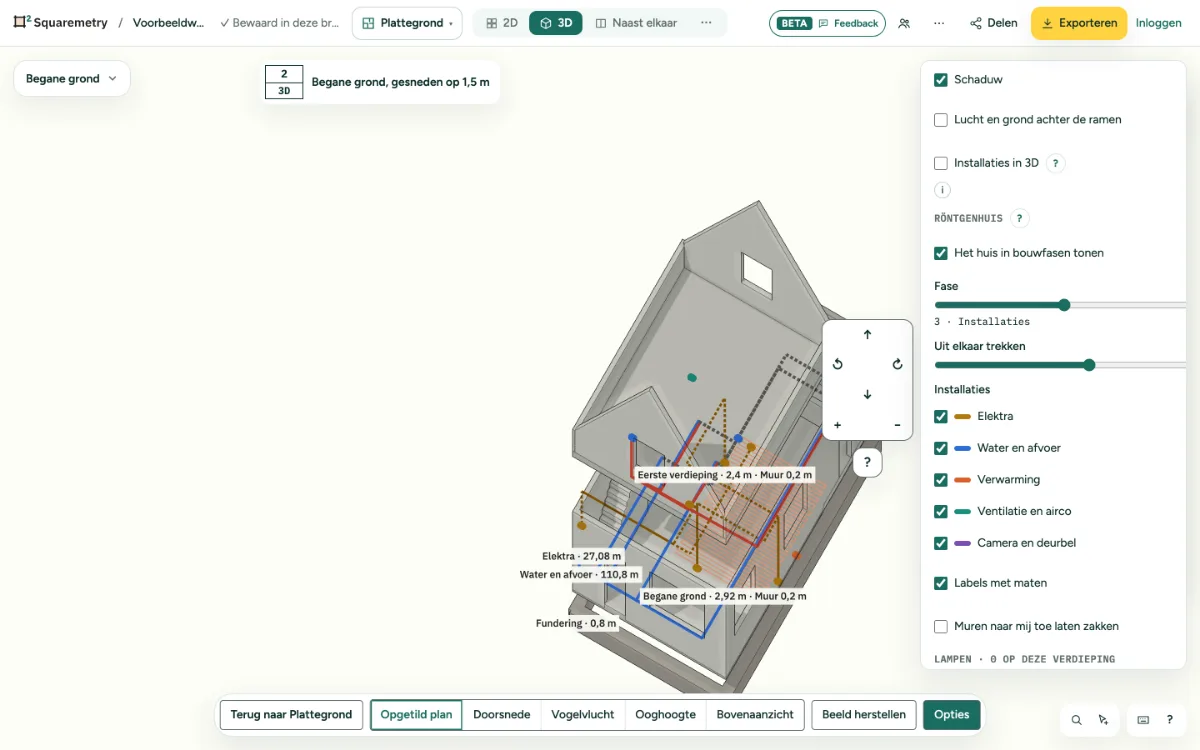

Open 3D en de opties. Vink bij Röntgenhuis Het huis in bouwfasen tonen aan. 3D gaat naar vogelvlucht. Vanuit Installaties heeft Lagen de knop Bekijk in 3D (röntgen).
2. Fasen
Schuif Fase van 1 naar 5: Fundering (stroken onder de buitenmuren en dragende muren, 0,8 m diep), Dragend (buitenmuren, woningscheidende en dragende muren en de vloerplaten in betongrijs), Installaties (leidingen, kabels en symbolen in de kleur van hun vakgebied), Schil (gevels met ramen en deuren, en het dak) en Afwerking (binnenwanden, vloeren en meubels). Elke fase toont ook alles ervoor.
3. Uit elkaar trekken
Schuif Uit elkaar trekken om elke verdieping en elke laag op te tillen: de fundering zakt, de installaties komen iets omhoog, de schil het meest. Terug naar 0 zet het huis weer in elkaar.
4. Installaties
Vink Elektra, Water en afvoer, Verwarming of Ventilatie en airco aan of uit. De gekleurde streep is de legenda. Installaties blijven zichtbaar door de muren heen, zoals op een röntgenfoto.
5. Labels
Labels met maten tonen de diepte van de fundering, de dikte van de buitenmuur, de hoogte van elke verdieping en per vakgebied de lengte op die verdieping.
6. Installaties in het gewone 3D
Vink boven het röntgenhuis Installaties in 3D aan: symbolen als kleine blokjes op hun hoogte en leidingen en kabels op hun niveau in het gewone 3D, met de muren erbij. Achter een muur blijven ze verborgen. Vink elk vakgebied aan of uit. In Installaties heeft Lagen de knop Ook in 3D tonen, met de vakgebieden die daar aan staan. Het röntgenhuis en deze laag wisselen elkaar af: de een aan zet de ander uit.
