Nakijken, in de rail van Plattegrond, is waar u controleert en meet volgens de norm: Controle, Meetstaat en Hoogtes. Hetzelfde plan, met de norm, het hoofdgetal, de controles, de meetstaat en wat meetelt. Uw tekening verandert er nooit door. Vroeger heette dit de editor Meten en rapport.
Nakijken: controle, meetstaat en norm: stap voor stap
1. Open Nakijken
Klik in de rail naast het paneel op Controle, Meetstaat of Hoogtes, onder Nakijken. Op de telefoon staan ze in de rij woorden bovenin het blad Ruimtes. Zoeken met ⌘K vindt ze ook, ook met de oude naam Meten en rapport.
2. Drie rubrieken, één lijst

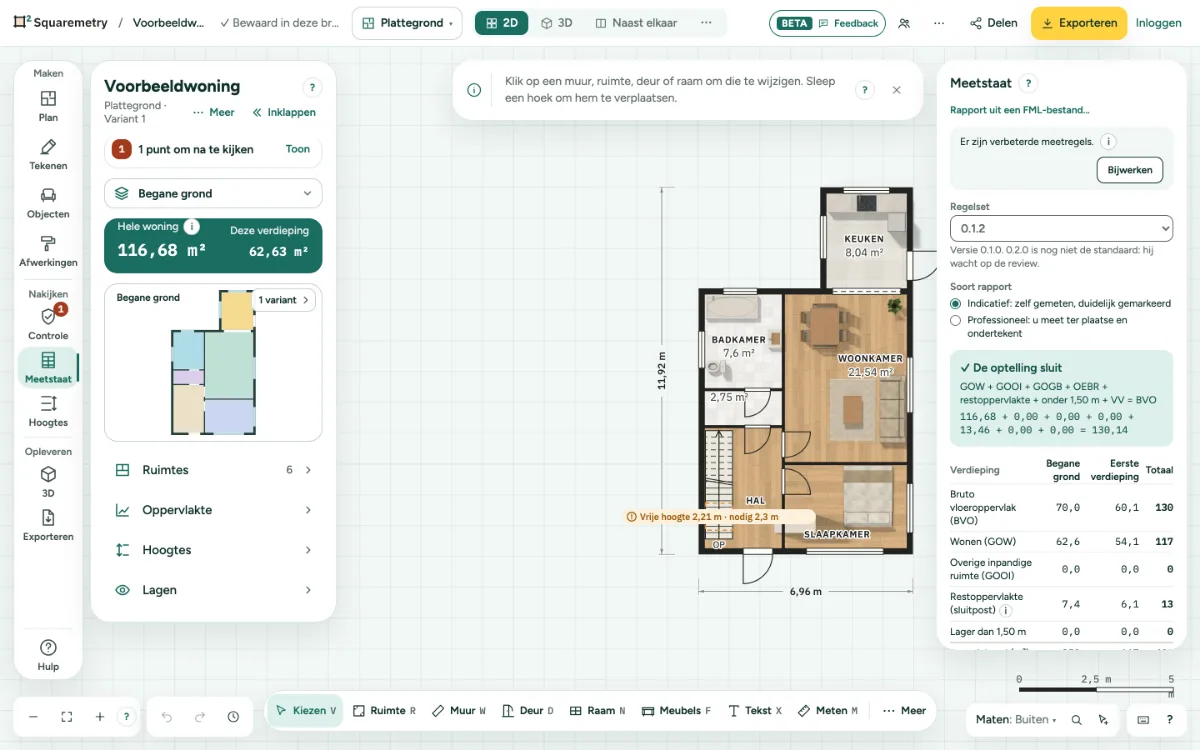

Controle toont rechts de norm, het hoofdgetal en wat in orde is; de punten om na te kijken staan in één lijst bovenaan het paneel links. Meetstaat toont rechts de meetstaat van de meetinstructie. Hoogtes opent de hoogtes van de verdiepingen, met onder Meer de opbouw. Wat telt mee staat onder Plan › Oppervlakte en wat telt. Meten is gereedschap: M in de balk.
3. Meten
In Controle staat de rolmaat klaar. Klik twee punten en lees de afstand; er komt niets in het plan. De gereedschapsbalk heeft Kiezen, Lijn, Meten en Overtrekken; Tekst, Label en Uit de hand staan onder Meer.
4. De norm wijzigen
Wijzig de norm in Controle (in Nederland de gebruiksoppervlakte wonen, GO, volgens de meetinstructie NEN 2580). De getallen volgen hem, en ongedaan maken zet hem terug. Doorsnede en Gevels, met hun hoogtes, staan in de bovenbalk.
5. Terug naar tekenen
Klik in de rail op een rubriek van Maken, zoals Plan of Tekenen. U blijft in Plattegrond, en wat u koos, blijft gekozen.
Onderdelen op het scherm
Kiezer Werkplek. Toont waar u bent. Klik erop om te wisselen tussen Plattegrond, Modelleren, Bladen en Presenteren, of om uw werkprofiel te wijzigen.
Sneltoetsen
- M
- Meten
- ⌘K
- Gereedschap, acties en hulp zoeken
Op Windows en Linux gebruikt u Ctrl waar de Mac ⌘ heeft.
Meldingen die u kunt zien
- De norm is nu Meetinstructie gebruiksoppervlakte (NEN 2580). De getallen volgen hem.
- Teken een ruimte, dan staan de controles hier.
