Relevé de cotes : contrôle, feuille de mesure et norme

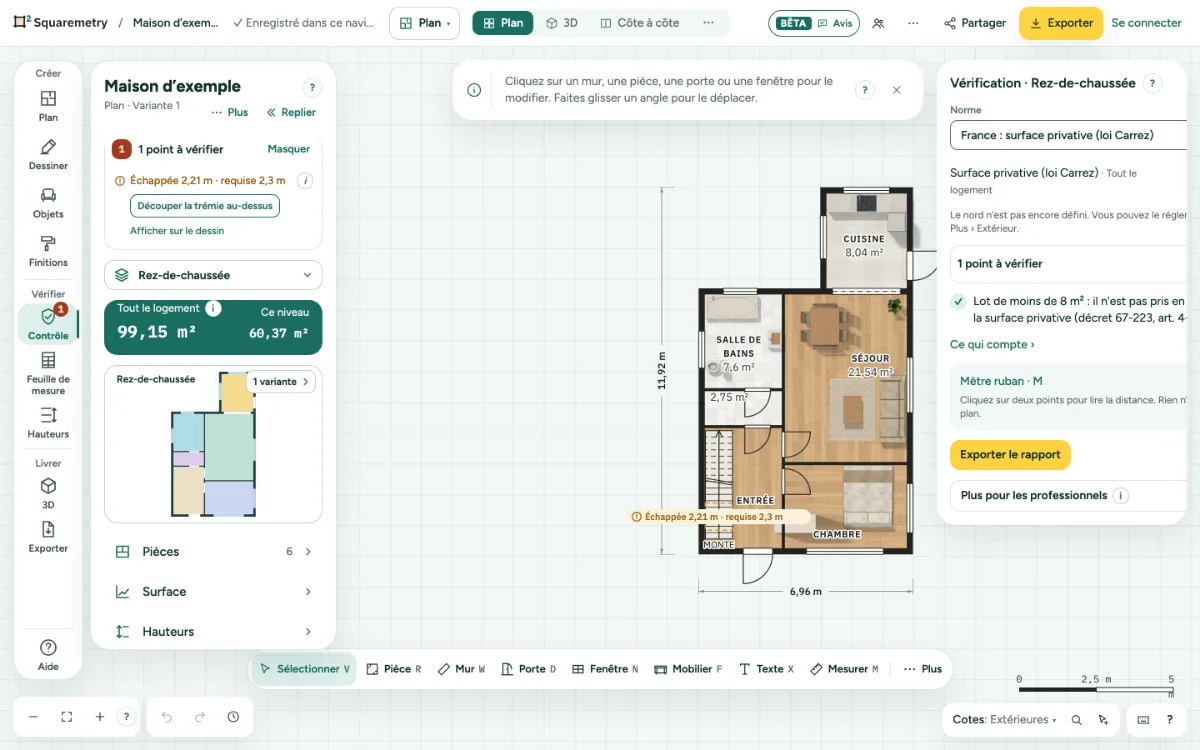

Vérifier, dans la colonne de Plan, c’est là que vous contrôlez et mesurez selon la norme : Contrôle, Feuille de mesure et Hauteurs. Le même plan, avec la norme, le chiffre principal, les contrôles, la feuille de mesure et ce qui compte, sans toucher au dessin. C’était l’éditeur Mesure et rapport.

Relevé de cotes : pas à pas

1. 1. Ouvrir Vérifier

   Dans la colonne à côté du panneau, cliquez sur Contrôle, Feuille de mesure ou Hauteurs, sous Vérifier. Sur un téléphone, ils se trouvent dans la ligne de mots en haut du volet Pièces. La recherche avec ⌘K les trouve aussi, y compris sous l’ancien nom Mesure et rapport.

2. 2. Trois rubriques, une liste

   Contrôle montre à droite la norme, le chiffre principal et ce qui est en ordre ; les points à vérifier sont dans une seule liste en haut du panneau de gauche. Feuille de mesure montre à droite la feuille de l’instruction de mesure néerlandaise (pour les logements aux Pays-Bas). Hauteurs ouvre les hauteurs des niveaux, avec la composition sous Plus. Ce qui compte se trouve sous Plan › Surface et ce qui compte. Mesurer est un outil : M dans la barre.

3. 3. Mesurer

   Dans Contrôle, le mètre ruban est prêt. Cliquez sur deux points pour lire une distance ; rien n’est ajouté au plan. La barre d’outils contient Sélectionner, Ligne, Mesurer et Décalquer ; Texte, Annotation et Main levée sont sous Plus.

4. 4. Changer la norme

   Changez la norme dans Contrôle, par exemple pour la surface privative (loi Carrez) ou la surface habitable (loi Boutin). Les chiffres la suivent, et Annuler la remet. Coupe et Façades, avec leurs hauteurs, sont dans la barre du haut.

5. 5. Retour au dessin

   Cliquez sur une rubrique de Créer dans la colonne, comme Plan ou Dessiner. Vous restez dans Plan, et ce que vous aviez sélectionné le reste.

Éléments à l’écran

•

  Menu Espace de travail. Montre l’espace de travail où vous êtes. Cliquez dessus pour changer ou pour changer de profil de travail.

Raccourcis clavier

M

Mesurer

⌘K

Rechercher des outils, des actions et de l’aide

Sous Windows et Linux, utilisez Ctrl là où le Mac a ⌘.

Messages que vous pouvez voir

• La norme est maintenant France : surface privative (loi Carrez). Les chiffres la suivent.
• Dessinez une pièce et les vérifications apparaissent ici.

Voir aussi

• Espaces de travail et profils de travail
• Présenter le plan en plein écran
• Instruction de mesure néerlandaise et rapport
• Voir chaque surface et pourquoi elle compte
• Ce qui compte et la norme de mesure
