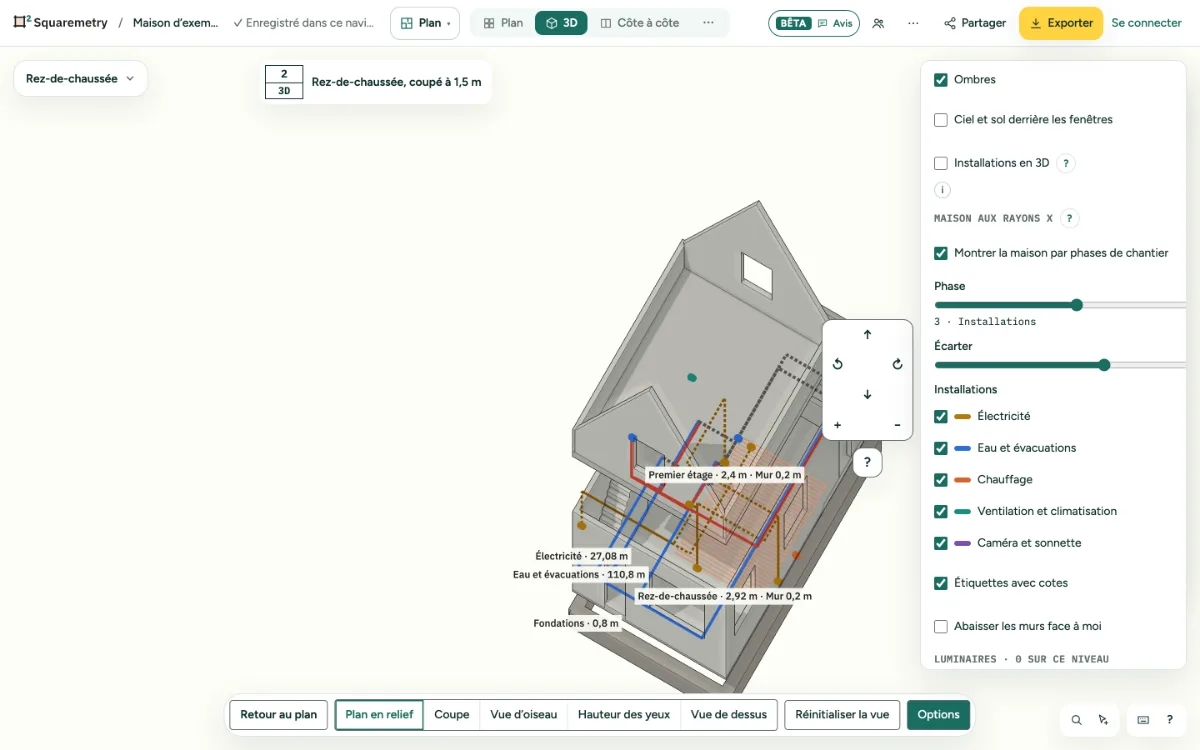

La composition d’une maison en 3D, phase par phase : fondations, structure, réseaux, enveloppe et finitions. Écartez les niveaux pour voir dedans.
Composition d'une maison : pas à pas
1. L’activer
Ouvrez la 3D et ses Options. Sous Maison aux rayons X, cochez Montrer la maison par phases de chantier. La 3D passe en vue d’oiseau. Depuis Équipements, Calques propose Voir en 3D (rayons X). Vous voyez votre propre logement tel qu’il se construit, et les installations à travers les murs.
2. Les phases
Faites glisser Phase de 1 à 5 : Fondations (semelles sous les murs extérieurs et porteurs, 0,8 m de profondeur), Structure (murs extérieurs, mitoyens et porteurs, et dalles en gris béton), Installations (réseaux, câbles et symboles dans la couleur de leur corps de métier), Enveloppe (façades avec fenêtres et portes, et la toiture) et Finitions (cloisons, sols et mobilier). Chaque phase montre aussi tout ce qui la précède.
3. Écarter
Faites glisser Écarter pour soulever chaque niveau et chaque couche : les fondations descendent, les installations montent un peu, l’enveloppe monte le plus. Revenir à 0 rassemble la maison.
4. Les installations
Cochez ou décochez Électricité, Eau et évacuations, Chauffage, ou Ventilation et climatisation. La barre colorée sert de légende. Les installations restent visibles à travers les murs, comme sur une radiographie.
5. Les étiquettes
Des étiquettes avec des cotes montrent la profondeur des fondations, l’épaisseur du mur extérieur, la hauteur de chaque niveau et, par corps de métier, la longueur sur ce niveau.
6. Les installations dans la 3D normale
Au-dessus de Maison aux rayons X, cochez Installations en 3D pour voir les symboles en petits blocs à leur hauteur, et les réseaux et câbles à leur niveau, dans la 3D normale, avec les murs debout. Derrière un mur, ils restent cachés. Cochez ou décochez chaque corps de métier. Dans Équipements, Calques propose aussi Montrer aussi en 3D, avec les corps de métier qui y sont actifs. La maison aux rayons X et ce calque alternent : activer l’un désactive l’autre.
