Plan technique maison : pas à pas
1. L’ouvrir

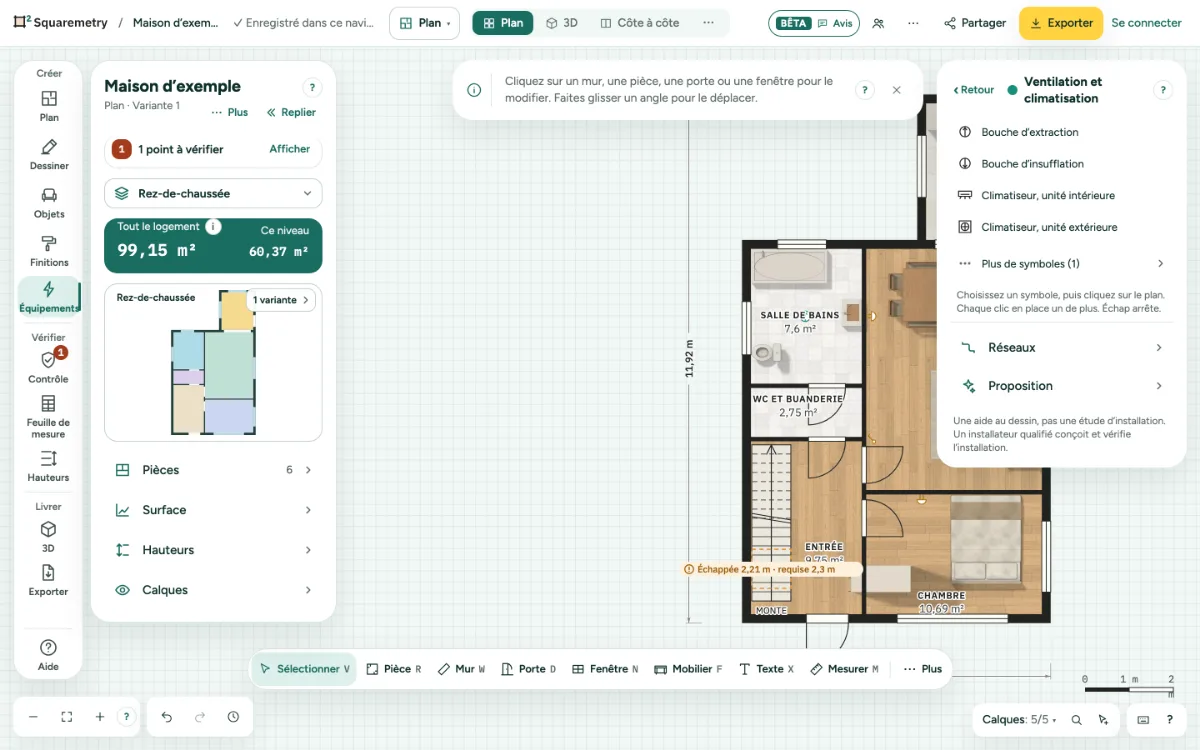

Sous Plus dans le panneau Plan, choisissez Équipements dans la colonne, ou cherchez Équipements avec ⌘K ; ensuite, Équipements reste dans la colonne sous Créer. Le panneau Installations s’ouvre à droite : une ligne par corps de métier (Électricité, Eau et évacuations, Chauffage, Ventilation et climatisation, Caméra et sonnette) avec la couleur de son calque et le nombre d’éléments sur ce niveau, et Calques en une seule ligne tout en bas. Une ligne ouvre ce corps de métier dans le même panneau, avec Retour pour revenir ; Esc revient aussi en arrière. Équipements fonctionne sur une tablette ou un ordinateur. Chaque corps de métier est un calque que vous pouvez masquer à l’écran et dans chaque export.
2. Placer un symbole
Ouvrez un corps de métier et choisissez dans sa liste une prise, un interrupteur, un luminaire, un robinet, un radiateur, une bouche ou un climatiseur, ou d’autres sous Plus de symboles, puis cliquez sur le plan. Chaque clic en place un de plus ; Esc arrête. Un symbole avec une hauteur de pose, comme une prise ou un interrupteur, se place contre le mur le plus proche, tourné vers la pièce. Maintenez Alt pour le placer librement. Un endroit qui a déjà un symbole du même type à la même hauteur n’en reçoit pas un second, et une phrase le signale. Deux prises côte à côte, c’est une Prise double ; pour l’une au-dessus de l’autre, donnez d’abord sa propre hauteur à la première.
3. Modifier un symbole
Appuyez sur Esc, puis cliquez sur le symbole. Sa carte montre le type, la hauteur de pose, les cotes aux murs les plus proches et son circuit. Chaque modification est une seule étape à annuler. Faites glisser un symbole ou déplacez-le avec les flèches : l’extrémité de chaque câble ou réseau qui lui appartient (à moins de 30 cm) suit, et la longueur reste juste.
4. Les calques
Ouvrez la ligne Calques et désactivez Électricité, Eau et évacuations, Chauffage, Ventilation et climatisation ou Caméra et sonnette pour les masquer à l’écran. Votre travail reste. Hauteurs et distances aux murs ajoute la hauteur de pose à côté de chaque symbole et les cotes aux murs les plus proches. Un calque désactivé n’est pas non plus sélectionné : Tout sélectionner (⌘A), la sélection par rectangle et un clic ne prennent que ce que vous voyez, câbles et réseaux compris.
5. Symboles néerlandais ou américains
Les symboles suivent les unités du plan : en mètres, ils sont dessinés à la néerlandaise (NEN), en pieds à l’américaine (NEC), comme un S pour un interrupteur.
6. Dans l’export
Dans Exporter, Installations liste les corps de métier qui contiennent quelque chose. Décochez-en un pour le laisser hors de ce dessin, ou cochez Hauteurs et distances aux murs. En PDF, Une feuille par corps de métier ajoute une page par niveau pour chaque corps de métier coché, avec une légende qui compte les symboles et donne la longueur de chaque réseau ; la feuille électricité liste aussi les circuits. Un DXF met chaque corps de métier sur son propre calque (SYS-ELECTRICAL, SYS-WATER, SYS-HEATING, SYS-AIR, SYS-SECURITY).
7. Caméra et sonnette
Caméra et sonnette est un corps de métier à part, avec sa couleur et son calque : une caméra sur un mur à 2,4 m (US 8 ft) et une sonnette à 1,4 m (US 48″). Sous Électricité, Plus de symboles propose aussi une prise extérieure.
8. Hors Équipements
Les symboles, réseaux et câbles restent visibles dans les autres éditeurs, mais les réseaux et les câbles ne se sélectionnent et ne se modifient que dans Équipements. Un câble suit la hauteur sous plafond que vous réglez dans Plan. Sur le plan, prises, luminaires, réseaux et câbles ne s’affichent que dans Équipements ; ailleurs, Tout sélectionner (⌘A) et Supprimer les laissent en place.
Raccourcis clavier
- ⌘K
- Rechercher des outils, des actions et de l’aide
- Esc
- Annuler, puis Sélectionner, puis relâcher
Sous Windows et Linux, utilisez Ctrl là où le Mac a ⌘.
Messages que vous pouvez voir
- Placement : Interrupteur. Cliquez à nouveau pour en placer un autre, ou appuyez sur Échap.
- Il y a déjà ce symbole ici : Prise de courant. Choisissez un autre endroit, ou le type « Prise double ».
- Il y a déjà ce symbole à cet endroit et à cette hauteur : Prise de courant. Choisissez un autre endroit ou une autre hauteur, ou le type « Prise double ».
- Ce niveau compte 300 symboles, le maximum possible.
