Plan de plomberie : eau froide et chaude, évacuations, départ et retour de chauffage, gaines et climatisation, ou un réseau simple posé par l’éditeur.
Plan plomberie : pas à pas
1. Dessiner un réseau
Ouvrez un corps de métier, puis Réseaux, et choisissez un type : Eau froide, Eau chaude, Évacuation, Départ chauffage, Retour chauffage, Gaine de soufflage, Gaine d’extraction, Liaison frigorifique ou Évacuation des condensats. Cliquez point par point et terminez avec Entrée, un double-clic ou un clic sur le dernier point. Chaque type a sa couleur et son trait, les mêmes sur le plan, dans la légende et en 3D.
2. L’eau automatiquement
Placez un compteur d’eau, un chauffe-eau ou une chaudière, et des robinets ou des sanitaires depuis la bibliothèque. Cliquez sur Réseaux d’eau automatiques : l’eau froide part du compteur, l’eau chaude du chauffe-eau, vers chaque point qui en a besoin, côte à côte. Sans chauffe-eau, vous n’avez que l’eau froide, et un message le dit.
3. Les évacuations
Placez une colonne de chute et cliquez sur Évacuations automatiques. Chaque robinet, siphon de sol, WC, lavabo, douche, baignoire et lave-linge reçoit une évacuation vers la colonne la plus proche.
4. Chauffage et air

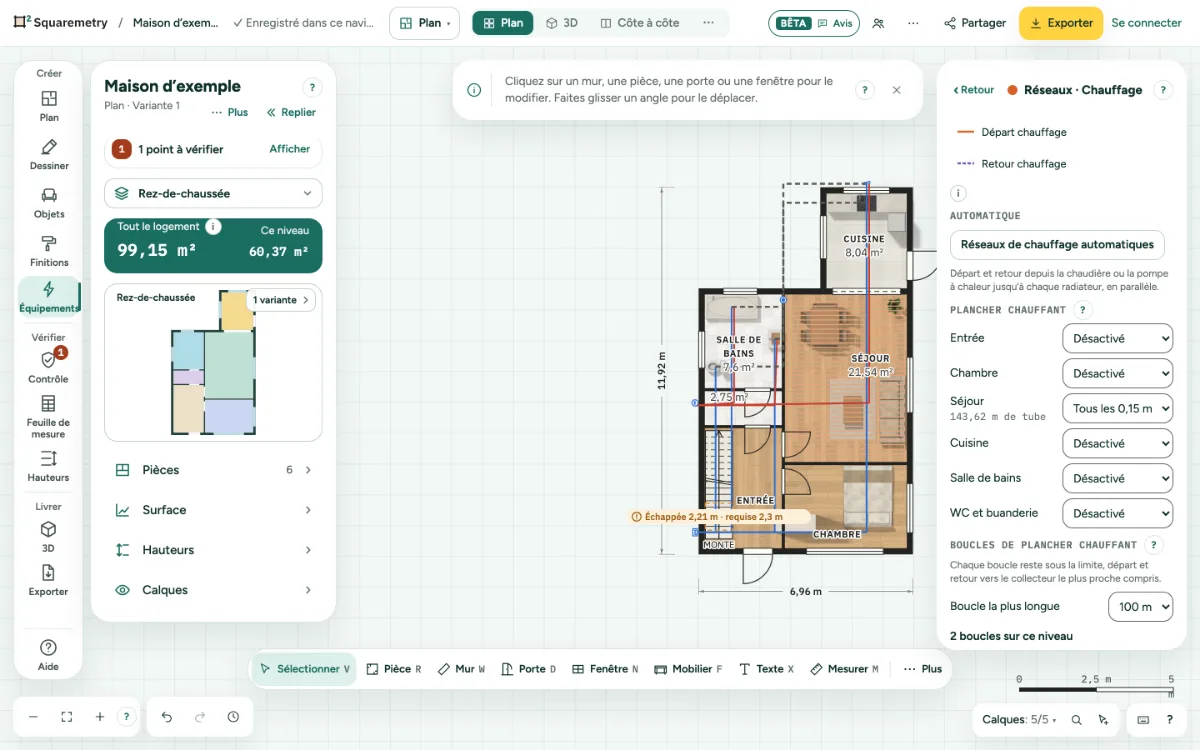

Avec une chaudière ou une pompe à chaleur et des radiateurs, Réseaux de chauffage automatiques pose le départ et le retour. Avec une centrale de ventilation et des bouches, ou un climatiseur avec unité extérieure et unité intérieure, Gaines et liaisons automatiques pose les gaines et les liaisons frigorifiques.
5. Recommencer et annuler
Poser un réseau à nouveau remplace le réseau automatique précédent des mêmes types ; les réseaux que vous avez dessinés vous-même restent. ⌘Z retire tout un réseau en une seule étape.
6. Le plancher chauffant
Ouvrez Chauffage, puis Réseaux, et réglez le plancher chauffant par pièce avec un pas de 10, 15 ou 20 cm (aux États-Unis : 4, 6 ou 8 pouces), ou Désactivé. La pièce montre la boucle sur le plan, et la longueur de tube est la surface divisée par ce pas. Une trémie, une cage d’escalier, un ascenseur, une gaine, un poteau ou un retrait dans la pièce n’a pas de plancher : la boucle le contourne et cette surface ne compte pas.
7. Les boucles du plancher chauffant
Placez un collecteur. Boucles de plancher chauffant liste alors chaque boucle avec son numéro, sa pièce et sa longueur : le tube dans la pièce plus l’aller et le retour jusqu’au collecteur le plus proche. Une pièce qui ne tient pas sous la Boucle la plus longue (en général 100 m ; aux États-Unis 300 ft ; ou 80 et 120 m) reçoit plusieurs boucles de même longueur. Des conseils signalent l’absence de collecteur, une pièce trop éloignée ou un collecteur de plus de 12 boucles. Plan de calepinage en PDF imprime le calepinage : chaque boucle dans sa couleur avec son numéro et sa longueur, l’aller et le retour jusqu’au collecteur, et une légende.
8. La longueur
L’eau et le chauffage passent dans le sol, les gaines et les câbles par le plafond. La longueur de chaque réseau compte les montées ou descentes vers chaque symbole aux extrémités.
Raccourcis clavier
- Esc
- Annuler, puis Sélectionner, puis relâcher
- ⌘Z
- Annuler
Sous Windows et Linux, utilisez Ctrl là où le Mac a ⌘.
Messages que vous pouvez voir
- Placez d’abord un compteur d’eau ou un chauffe-eau.
- Eau froide tirée. Il n’y a ni chauffe-eau ni chaudière, donc pas d’eau chaude.
- Placez d’abord une descente ; les évacuations y mènent.
- Placez un collecteur sur ce niveau ; les boucles y mènent.
