Teken in Installaties koud en warm water, afvoer, cv-aanvoer en retour, kanalen en airco-leidingen, of laat de editor een eenvoudig net vanaf de bron leggen. Vloerverwarming stelt u per ruimte in.
Leidingen en kanalen: water, afvoer, verwarming en lucht: stap voor stap
1. Een leiding tekenen
Open een vakgebied en dan Leidingen, en kies een soort: Koud water, Warm water, Afvoer, Cv-aanvoer, Cv-retour, Toevoerkanaal, Afvoerkanaal, Koudemiddelleiding of Condensafvoer. Klik punt voor punt en rond af met Enter, een dubbelklik of een klik op het laatste punt. Elke soort heeft een eigen kleur en lijn, dezelfde op de tekening, in de legenda en in 3D.
2. Water automatisch
Plaats een watermeter, een boiler of cv-ketel, en kranen of sanitair uit de bibliotheek. Klik op Waterleidingen automatisch: koud loopt vanaf de watermeter, warm vanaf de boiler naar elk punt dat het nodig heeft, naast elkaar. Zonder boiler krijgt u alleen koud water, en een melding zegt dat.
3. Afvoer
Plaats een standleiding en klik op Afvoer automatisch. Elke kraan, vloerput, elk toilet, elke wastafel, douche, elk bad en elke wasmachine krijgt een afvoer naar de dichtste standleiding.
4. Verwarming en lucht
Met een cv-ketel of warmtepomp en radiatoren legt Cv-leidingen automatisch de aanvoer en retour. Met een ventilatie-unit en ventielen, of een airco buitendeel en binnendeel, legt Kanalen en leidingen automatisch de kanalen en koudemiddelleidingen.
5. Opnieuw en ongedaan
Een net opnieuw leggen vervangt het vorige automatische net van dezelfde soorten; leidingen die u zelf tekende blijven staan. ⌘Z haalt een heel net in één stap weg.
6. Vloerverwarming

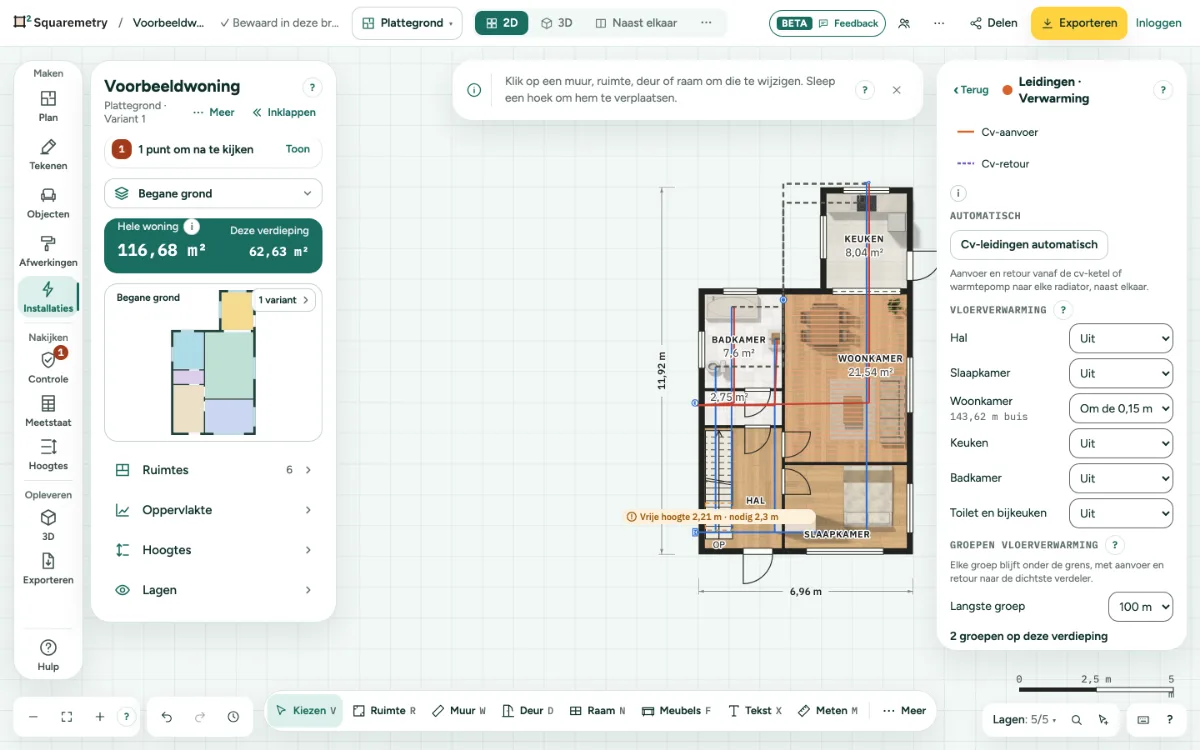

Open Verwarming en dan Leidingen, en zet per ruimte vloerverwarming op om de 10, 15 of 20 cm (VS: 4, 6 of 8 inch), of Uit. De ruimte toont de lus op de tekening, en de buislengte is de oppervlakte gedeeld door die hartafstand. Een vide, trapgat, lift, schacht, kolom of inspringing in de ruimte heeft geen vloer: de lus gaat eromheen en die oppervlakte telt niet mee.
7. Groepen vloerverwarming
Zet een verdeler. Groepen vloerverwarming noemt dan elke groep met zijn nummer, ruimte en lengte: de buis in de ruimte plus aanvoer en retour naar de dichtste verdeler. Past een ruimte niet onder de Langste groep (gewoonlijk 100 m; VS 300 ft; of 80 en 120 m), dan krijgt hij meer groepen van gelijke lengte. Tips zeggen het als er geen verdeler is, als een ruimte te ver weg ligt, of als een verdeler meer dan 12 groepen heeft. Legplan als PDF print het legplan: elke groep in een eigen kleur met zijn nummer en lengte, aanvoer en retour naar de verdeler, en een legenda.
8. Lengte
Water en verwarming lopen in de vloer, kanalen en kabels via het plafond. De lengte van elke leiding telt de stukken omhoog of omlaag naar elk symbool aan de uiteinden.
Sneltoetsen
- Esc
- Stoppen, dan Kiezen, dan loslaten
- ⌘Z
- Ongedaan maken
Op Windows en Linux gebruikt u Ctrl waar de Mac ⌘ heeft.
Meldingen die u kunt zien
- Plaats eerst een watermeter of boiler.
- Koud water gelegd. Er is geen boiler of cv-ketel, dus geen warm water.
- Plaats eerst een standleiding; de afvoer loopt daarheen.
- Zet een verdeler op deze verdieping; de groepen lopen ernaartoe.
