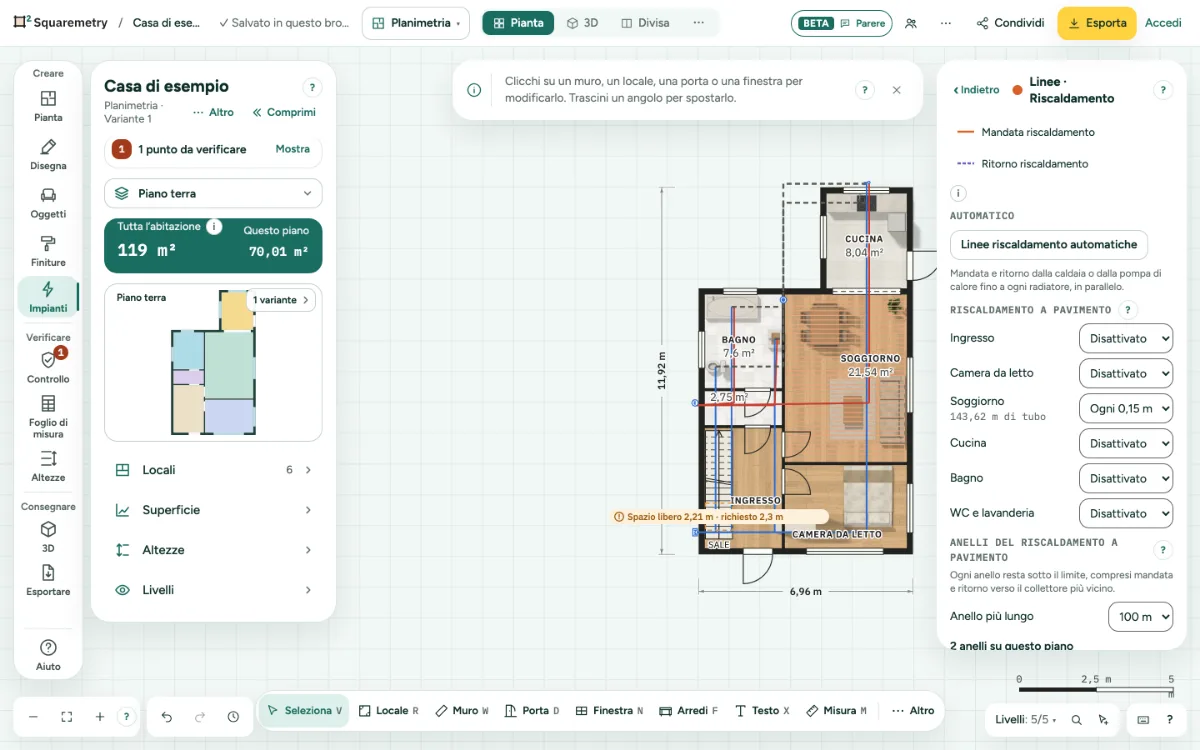

Lo schema impianto idraulico casa e bagno, con scarichi, riscaldamento a pavimento e condotte d’aria, disegnato sopra la Sua planimetria.
Schema impianto idraulico casa: passo dopo passo
1. Disegni una linea
In Impianti disegna acqua fredda e calda, scarichi, mandata e ritorno del riscaldamento, canali e linee del climatizzatore, oppure lascia che l’editor tracci una rete semplice dalla sorgente. Apra un impianto, poi Linee, e scelga un tipo: Acqua fredda, Acqua calda, Scarico, Mandata riscaldamento, Ritorno riscaldamento, Canale di mandata, Canale di estrazione, Linea frigorifera o Scarico condensa. Clicchi punto per punto e termini con Invio, un doppio clic o un clic sull’ultimo punto. Ogni tipo ha il suo colore e la sua linea, uguali nella planimetria, nella legenda e in 3D.
2. Acqua automatica
Posizioni un contatore dell’acqua, uno scaldabagno o una caldaia, e rubinetti o sanitari dalla libreria. Clicchi su Linee acqua automatiche: l’acqua fredda parte dal contatore, quella calda dallo scaldabagno, fino a ogni punto che ne ha bisogno, affiancate. Senza scaldabagno ottiene solo acqua fredda, e un messaggio lo dice.
3. Scarichi
Posizioni una colonna di scarico e clicchi su Scarichi automatici. Ogni rubinetto, piletta a pavimento, WC, lavabo, doccia, vasca e lavatrice riceve uno scarico verso la colonna più vicina.
4. Riscaldamento e aria
Con una caldaia o una pompa di calore e dei radiatori, Linee riscaldamento automatiche traccia mandata e ritorno. Con un’unità di ventilazione e delle bocchette, o con un’unità esterna e una interna del climatizzatore, Canali e linee automatici traccia i canali e le linee frigorifere.
5. Di nuovo e annulla
Tracciare di nuovo una rete sostituisce la precedente rete automatica degli stessi tipi; le linee che ha disegnato Lei restano. ⌘Z toglie un’intera rete in un solo passo.
6. Riscaldamento a pavimento
Apra Riscaldamento, poi Linee, e imposti il riscaldamento a pavimento per ogni locale a un passo di 10, 15 o 20 cm, oppure Disattivato. Il locale mostra la serpentina nella planimetria, e la lunghezza del tubo è la superficie divisa per quel passo. Un vuoto, un vano scala, un ascensore, un cavedio, un pilastro o una rientranza nel locale non ha pavimento: la serpentina gli gira intorno e quella superficie non conta.
7. Anelli del riscaldamento a pavimento
Posizioni un collettore. Anelli del riscaldamento a pavimento elenca allora ogni anello con numero, locale e lunghezza: il tubo nel locale più mandata e ritorno fino al collettore più vicino. Un locale che non sta sotto l’Anello più lungo (di solito 100 m; oppure 80 e 120 m) riceve più anelli di uguale lunghezza. I consigli segnalano quando manca un collettore, quando un locale è troppo lontano o quando un collettore ha più di 12 anelli. Schema di posa in PDF stampa lo schema: ogni anello con il suo colore, numero e lunghezza, mandata e ritorno fino al collettore, e una legenda.
8. Lunghezza
Acqua e riscaldamento passano nel pavimento, canali e cavi dal soffitto. La lunghezza di ogni linea conta le salite o discese fino a ogni simbolo alle estremità.
Scorciatoie da tastiera
- Esc
- Annullare, poi Seleziona, poi rilasciare
- ⌘Z
- Annulla
Su Windows e Linux usi Ctrl dove il Mac ha ⌘.
Messaggi che può vedere
- Posizioni prima un contatore dell’acqua o uno scaldabagno.
- Acqua fredda tracciata. Non c’è né scaldabagno né caldaia, quindi niente acqua calda.
- Posizioni prima una colonna di scarico: gli scarichi portano lì.
- Posizioni un collettore su questo piano: gli anelli portano lì.
