Simboli planimetria con lo strumento Inserisci: camini, pilastri, travi e finestre da tetto, simboli di evacuazione e impianti, terreno e freccia del nord.
Simboli planimetria: passo dopo passo

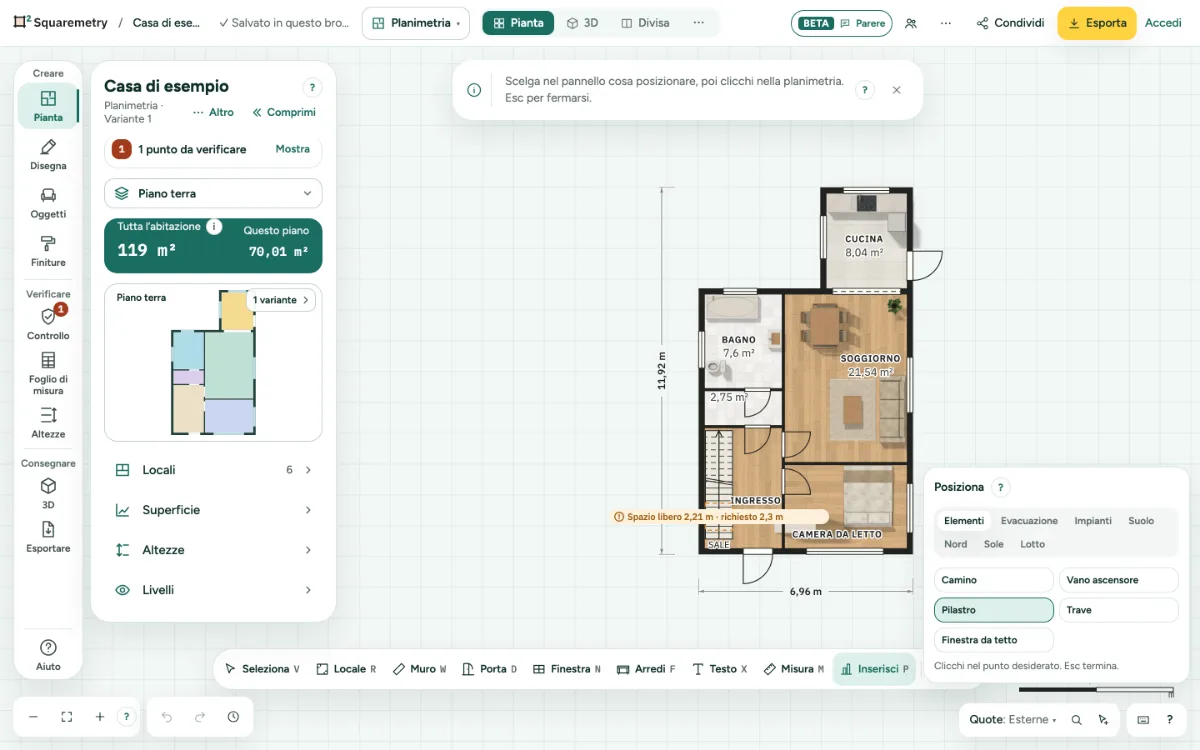

1. Aprire Inserisci
Prema P. Scelga una scheda: Elementi, Evacuazione, Impianti, Suolo, Nord, Sole o Lotto. In Planimetria, Altro › Esterno apre direttamente Lotto, Vialetto e giardino, Terreno e Nord.
2. Posizionare qualcosa
Scelga cosa posizionare, poi clicchi nella planimetria. Una trave va da un muro all’altro; una finestra da tetto va in un tetto. Un simbolo non va in un punto che ne ha già uno dello stesso tipo alla stessa altezza.
3. Suolo
Disegni una superficie rialzata o in pendenza. Come tetto viene disegnata tratteggiata sopra la planimetria. Un’area libera non conta mai nella superficie.
4. Nord
Trascini la freccia sulla bussola, usi le frecce o scriva l’angolo. Nei Paesi Bassi, in Belgio e in Francia, dopo l’accesso, scriva l’indirizzo in Nord dall’indirizzo e lo scelga: il nord segue i muri dell’edificio. Un indirizzo non dice quale lato è il fronte, quindi usi Ruota di 90° finché la freccia è giusta.
Scorciatoie da tastiera
- P
- Inserisci
Messaggi che può vedere
- Disegni prima i muri. Una trave va da un muro all’altro.
- Una finestra da tetto va in un tetto. Aggiunga prima un tetto a questo piano.
- Posizionato fuori dai locali: la superficie non cambia.
- Qui c’è già questo simbolo: Uscita. Scelga un altro punto.
