Lo schema impianto elettrico casa sulla planimetria: prese, interruttori, punti luce con altezze, linee dei cavi e quadro elettrico.
Schema impianto elettrico casa: passo dopo passo
1. Altezza di posa
In Impianti, clicchi su una presa o un interruttore. La sua scheda mostra l’altezza abituale (uso olandese: presa 0,3 m, interruttore 1,05 m; uso americano: 16″ e 48″). Scriva la Sua, per esempio 1,2 o 120 cm. Usa l’altezza abituale la rimette. Un punto luce a soffitto o una bocchetta stanno a soffitto; una piletta a pavimento non ha altezza. Clicchi su Metti su un muro, a un’altezza per dargliene comunque una: allora compare anche nel prospetto del muro, e Riporta a soffitto o Togli l’altezza la annullano. Una colonna di scarico va dal pavimento al soffitto.
2. Distanza dai muri
La scheda mostra la distanza dai muri più vicini. Sotto Livelli, Altezze e distanze dai muri mette l’altezza e queste distanze nella planimetria, anche nell’export. Due prese nello stesso punto, una sopra l’altra, hanno un’unica etichetta con entrambe le altezze: dia alla prima la sua altezza e poi posizioni la seconda.
3. Interruttore e lampada
Clicchi su un interruttore e spunti le lampade che comanda, oppure clicchi su Collega lampade nella planimetria e clicchi su ogni lampada; un nuovo clic la scollega. Una curva tratteggiata unisce interruttore e lampada. Due interruttori sulla stessa lampada formano un deviatore.
4. Tipi di luce
Sotto Elettrico scelga un Punto luce a soffitto o un’Applique, oppure sotto Altri simboli un Faretto a incasso, un Faretto a plafone, un Binario per faretti, una Lampada lineare o una Striscia LED. Un interruttore può comandare ogni tipo.
5. Piano luci
Le lampade comandate esattamente dagli stessi interruttori formano un gruppo di accensione con una lettera: a, b, c. La scheda di un interruttore o di una lampada mostra il suo gruppo: un interruttore, deviatore con 2 interruttori, o con invertitore da 3 interruttori. La scheda di un interruttore dà anche consigli: un interruttore semplice in un gruppo con deviatore (Trasforma in deviatore lo cambia in un solo passo da annullare), un deviatore senza un secondo, o un interruttore che comanda più gruppi dei tasti che ha. Il set di tavole e Tavole ricevono un Piano luci per piano: solo lampade e interruttori, le linee di comando, le lettere e una legenda con i gruppi, il numero per tipo di luce e la frase: Aiuto al disegno, non un progetto impiantistico. In Tavole, Gruppi di accensione è anche una tabella.
6. Disegni un cavo
Apra Elettrico, poi Linee, scelga Cavo, scelga la Sezione del cavo e clicchi punto per punto. Clicchi di nuovo sull’ultimo punto, faccia doppio clic o prema Invio per terminare. La lunghezza conta il percorso lungo la planimetria più le salite e discese fino a ogni simbolo alle estremità.
7. Quadro elettrico

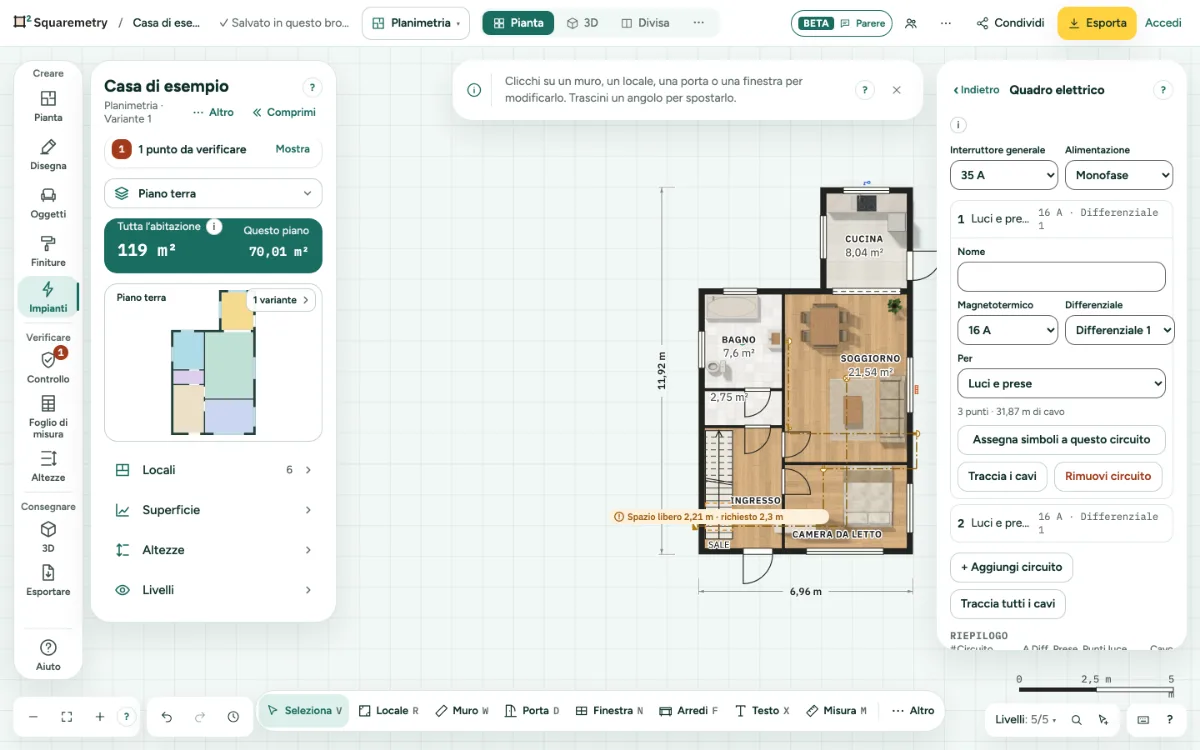

Apra Elettrico, poi Quadro elettrico. Imposti l’Interruttore generale e l’Alimentazione, poi + Aggiungi circuito. Apra un circuito per dargli un nome e impostare il magnetotermico, il differenziale e a cosa serve. Clicchi su Assegna simboli a questo circuito e clicchi su prese e lampade nella planimetria, oppure scelga il circuito nella scheda di un simbolo.
8. Tracci i cavi
Posizioni un quadro elettrico nella planimetria, poi clicchi su Traccia i cavi in un circuito, o su Traccia tutti i cavi. Ogni punto riceve un tratto dal quadro o dal punto precedente, con l’altezza tra i piani aggiunta. ⌘Z li toglie di nuovo.
9. Riepilogo e conteggio
Il Riepilogo elenca ogni circuito con magnetotermico, differenziale, prese, punti luce e lunghezza del cavo. Il Conteggio somma interruttore generale, differenziali, magnetotermici e moduli (uso americano: posti liberi). Da verificare elenca cosa conviene ricontrollare di solito, come più di 4 circuiti su un differenziale, o un circuito trifase con un’alimentazione monofase. L’export CSV ha l’interruttore generale e l’alimentazione sopra il riepilogo. Un quadro ha al massimo 60 circuiti e 12 differenziali.
10. Elenco circuiti e schema unifilare
Sotto Quadro elettrico, clicchi su Elenco circuiti in PDF. Esporta si apre con solo i fogli impianti del set di tavole: l’elenco dei circuiti (per circuito numero, nome, tipo, magnetotermico, differenziale, poli, punti, locali e lunghezza del cavo; 25 circuiti per foglio) e uno schema unifilare (l’interruttore generale, ogni differenziale con i suoi circuiti e i circuiti senza differenziale). Ogni foglio dice: Aiuto al disegno, non un progetto impiantistico. Il set completo di tavole riporta tutti i fogli. Come ogni export diverso dal piccolo PNG gratuito, questi fogli richiedono un’abitazione sbloccata, Pro o Team.
Scorciatoie da tastiera
- Esc
- Annullare, poi Seleziona, poi rilasciare
- ⌘Z
- Annulla
Su Windows e Linux usi Ctrl dove il Mac ha ⌘.
Messaggi che può vedere
- Lampada collegata all’interruttore.
- Posizioni prima un quadro elettrico: i cavi partono da lì.
- Più in alto del soffitto di questo piano (2,6 m).
