Progettazione impianti sulla planimetria: con Impianti, una sezione di Planimetria, disegna linee elettriche, acqua, scarichi, riscaldamento e aria per piano.
Progettazione impianti: passo dopo passo
1. La apra

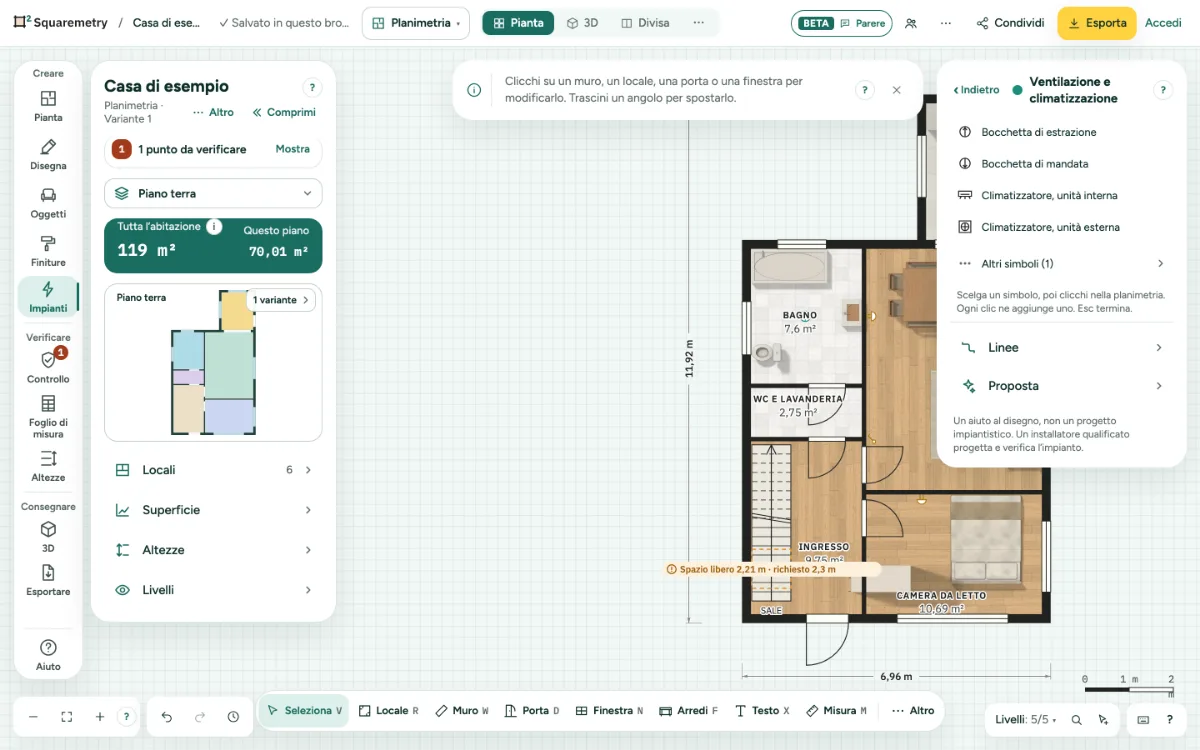

Impianti è una sezione di Planimetria: disegna elettrico, acqua, riscaldamento e aria sulla stessa planimetria, e ogni impianto è un livello che può spegnere sullo schermo e in ogni export. In Altro, nel pannello Pianta, scelga Impianti nella barra, oppure cerchi Impianti con ⌘K; da quel momento Impianti resta nella barra sotto Creare. Il pannello Impianti si apre a destra: una riga per impianto (Elettrico, Acqua e scarichi, Riscaldamento, Ventilazione e climatizzazione, Telecamera e campanello) con il colore del suo livello e quanti elementi ci sono su questo piano, e Livelli come riga in fondo. Una riga apre quell’impianto nello stesso pannello, con Indietro per tornare; anche Esc torna indietro. Impianti funziona su tablet o computer. Un punto che ha già un simbolo dello stesso tipo alla stessa altezza non ne riceve un secondo, e una frase lo dice. Due prese affiancate sono una Presa doppia; per una sopra l’altra, dia prima alla prima la sua altezza.
2. Posizioni un simbolo
Apra un impianto e scelga dall’elenco una presa, un interruttore, un punto luce, un rubinetto, un radiatore, una bocchetta o un climatizzatore, o altro sotto Altri simboli, e clicchi nella planimetria. Ogni clic ne aggiunge uno; Esc termina. Un simbolo con un’altezza di posa, come una presa o un interruttore, si appoggia al muro più vicino, rivolto verso il locale. Tenga premuto Alt per posizionarlo liberamente.
3. Modifichi un simbolo
Prema Esc, poi clicchi sul simbolo. La sua scheda mostra il tipo, l’altezza di posa, la distanza dai muri più vicini e il suo circuito. Ogni modifica è un solo passo da annullare. Trascini un simbolo o lo sposti con le frecce: l’estremità di ogni cavo o linea che gli appartiene (entro 30 cm) lo segue, così la lunghezza resta giusta.
4. Livelli
Apra la riga Livelli e spenga Elettrico, Acqua e scarichi, Riscaldamento, Ventilazione e climatizzazione o Telecamera e campanello per nasconderli sullo schermo. Il Suo lavoro resta. Altezze e distanze dai muri aggiunge accanto a ogni simbolo l’altezza di posa e la distanza dai muri più vicini. Un livello spento non viene nemmeno selezionato: Seleziona tutto (⌘A), la selezione a rettangolo e un clic prendono solo ciò che vede, cavi e linee compresi.
5. Simboli olandesi o americani
I simboli seguono le unità della planimetria: in metri sono disegnati secondo l’uso olandese (NEN), in piedi secondo l’uso americano (NEC), per esempio una S per un interruttore.
6. Nell’export
In Esporta, Impianti elenca gli impianti che hanno qualcosa. Tolga la spunta a uno per lasciarlo fuori da quel disegno, o spunti Altezze e distanze dai muri. Con il PDF, Un foglio per impianto aggiunge una pagina per piano per ogni impianto spuntato, con una legenda che conta i simboli e la lunghezza di ogni linea; il foglio dell’elettrico elenca anche i circuiti. Un DXF mette ogni impianto su un proprio layer (SYS-ELECTRICAL, SYS-WATER, SYS-HEATING, SYS-AIR, SYS-SECURITY).
7. Telecamera e campanello
Telecamera e campanello è un impianto a sé, con il suo colore e il suo livello: una telecamera su un muro a 2,4 m e un campanello a 1,4 m. Sotto Elettrico, Altri simboli ha anche una presa esterna.
8. Fuori da Impianti
Simboli, tubazioni e cavi restano visibili negli altri editor, ma tubazioni e cavi si scelgono e si modificano solo in Impianti. Un cavo segue l’altezza del soffitto impostata in Planimetria. Nella planimetria prese, luci, linee e cavi si vedono solo in Impianti; altrove Seleziona tutto (⌘A) ed Elimina li lasciano al loro posto.
Scorciatoie da tastiera
- ⌘K
- Cerca strumenti, azioni e aiuto
- Esc
- Annullare, poi Seleziona, poi rilasciare
Su Windows e Linux usi Ctrl dove il Mac ha ⌘.
Messaggi che può vedere
- Presa posizionato. Clicchi di nuovo per aggiungerne un altro o prema Esc.
- Qui c’è già questo simbolo: Presa. Scelga un altro punto, oppure il tipo «Presa doppia».
- Qui c’è già questo simbolo alla stessa altezza: Presa. Scelga un altro punto o un’altra altezza, oppure il tipo «Presa doppia».
- Questo piano ha 300 simboli, il massimo possibile.
