Open Installaties, een rubriek van Plattegrond, en teken elektra, water, verwarming en lucht op dezelfde tekening. Elk vakgebied is een laag die u op het scherm en per export kunt uitzetten.
Installaties: elektra, water, verwarming en lucht: stap voor stap
1. Open hem

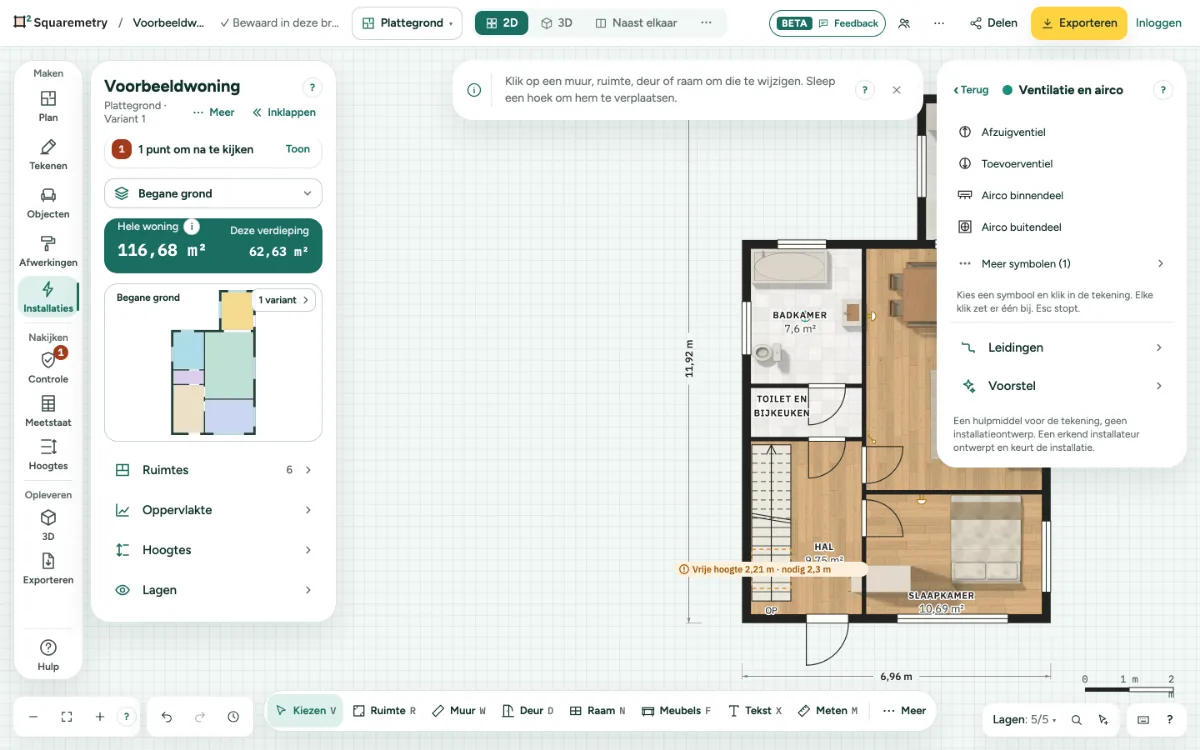

Kies onder Meer in het Plan-paneel Installaties in de rail, of zoek Installaties met ⌘K; daarna staat Installaties in de rail onder Maken. Het paneel Installaties opent rechts: een rij per vakgebied (Elektra, Water en afvoer, Verwarming, Ventilatie en airco, Camera en deurbel) met de kleur van zijn laag en hoeveel er op deze verdieping staat, en onderaan Lagen als één rij. Een rij opent dat vakgebied in hetzelfde paneel, met Terug om terug te gaan; Esc gaat ook terug. Installaties werkt op een tablet of computer.
2. Een symbool plaatsen
Open een vakgebied en kies uit de lijst een wandcontactdoos, schakelaar, lamp, kraan, radiator, ventiel of airco, of meer onder Meer symbolen, en klik in de tekening. Elke klik zet er één bij; Esc stopt. Een symbool met een montagehoogte, zoals een wandcontactdoos of schakelaar, komt tegen de dichtste muur, met de voorkant naar de ruimte. Houd Alt ingedrukt om het vrij te plaatsen. Een plek waar al een symbool van dezelfde soort op dezelfde hoogte staat, krijgt geen tweede, en één zin meldt dat. Twee wandcontactdozen naast elkaar zijn een Dubbele wandcontactdoos; voor een boven de ander geeft u de eerste eerst een eigen hoogte.
3. Een symbool wijzigen
Druk op Esc en klik op het symbool. De kaart toont de soort, de montagehoogte, de maat tot de dichtste muren en de groep. Elke wijziging is één stap ongedaan maken. Een soort uit een ander vakgebied haalt weg wat alleen bij de oude paste: de groep, de eigen hoogte en de koppeling met een schakelaar, en één zin meldt dat. Een lamp die geen lamp meer is, gaat uit de lijst van zijn schakelaar. Verplaatsen, plakken, een eigen hoogte of een andere soort zet nooit twee van dezelfde soort op één plek en hoogte: een getypte 0,3 m is de gewone 0,3 m, en één zin meldt dat. Twee die in een ouder plan al op één plek lagen, gaan gewoon mee als u verschuift of draait. Sleep een symbool, of schuif het met de pijltjestoetsen: het eind van elke kabel of leiding die erbij hoort (binnen 30 cm) gaat mee, zodat de lengte blijft kloppen.
4. Lagen
Open de rij Lagen en zet Elektra, Water en afvoer, Verwarming, Ventilatie en airco of Camera en deurbel uit om ze op het scherm te verbergen. Uw werk blijft staan. Hoogtes en maten tot de muren zet naast elk symbool de montagehoogte en de maat tot de dichtste muren. Een vakgebied dat uit staat, kiest u ook niet: Alles kiezen (⌘A), Kiezen met rechthoek en een klik nemen alleen wat u ziet, kabels en leidingen ook.
5. Nederlandse of Amerikaanse symbolen
De symbolen volgen de eenheden van de tekening: in meters tekent hij ze op de Nederlandse manier (NEN), in feet op de Amerikaanse (NEC), zoals een S voor een schakelaar.
6. In de export
Bij Exporteren noemt Installaties de vakgebieden die iets hebben. Vink er een uit om hem op die tekening weg te laten, of vink Hoogtes en maten tot de muren aan. Bij PDF zet Een blad per vakgebied een pagina per verdieping voor elk aangevinkt vakgebied erbij, met een legenda die de symbolen telt en de lengte van elke leiding geeft; het blad elektra noemt ook de groepen. Een DXF zet elk vakgebied op een eigen laag (SYS-ELECTRICAL, SYS-WATER, SYS-HEATING, SYS-AIR, SYS-SECURITY). Met Tekeningenset aan (ook na Groepenlijst als PDF) staan deze vinkjes er niet: elk blad van de set toont al zijn eigen vakgebied.
7. Camera en deurbel
Camera en deurbel is een eigen vakgebied, met een eigen kleur en laag: een camera op een wand op 2,4 m (VS 8 ft) en een deurbel op 1,4 m (VS 48″). Bij Elektra staat onder Meer symbolen ook een buitencontactdoos.
8. Buiten Installaties
Symbolen, leidingen en kabels blijven zichtbaar in de andere editors, maar leidingen en kabels kiest en wijzigt u alleen in Installaties. Een kabel volgt de plafondhoogte die u in Plattegrond zet. Op de plattegrond staan wandcontactdozen, lampen, leidingen en kabels alleen in Installaties in beeld; daarbuiten laten Alles kiezen (⌘A) en Weghalen ze staan.
Sneltoetsen
- ⌘K
- Gereedschap, acties en hulp zoeken
- Esc
- Stoppen, dan Kiezen, dan loslaten
Op Windows en Linux gebruikt u Ctrl waar de Mac ⌘ heeft.
Meldingen die u kunt zien
- Wandcontactdoos geplaatst. Klik nog eens voor nog een, of druk op Esc.
- Wandcontactdoos staat hier al. Kies een andere plek, of de soort “Dubbele wandcontactdoos”.
- Wandcontactdoos staat al op deze plek en hoogte. Kies een andere plek of hoogte, of de soort “Dubbele wandcontactdoos”.
- Deze verdieping heeft 300 symbolen, het maximum.
