Teken een garage, schuur, tuinhuis, carport of overkapping als eigen gebouw, met eigen muren, deuren, ramen, verdiepingen en dak. Het staat op zijn plek op het perceel en telt apart van de woning.
Bijgebouwen: garage, schuur, tuinhuis, carport: stap voor stap
1. Een bijgebouw toevoegen

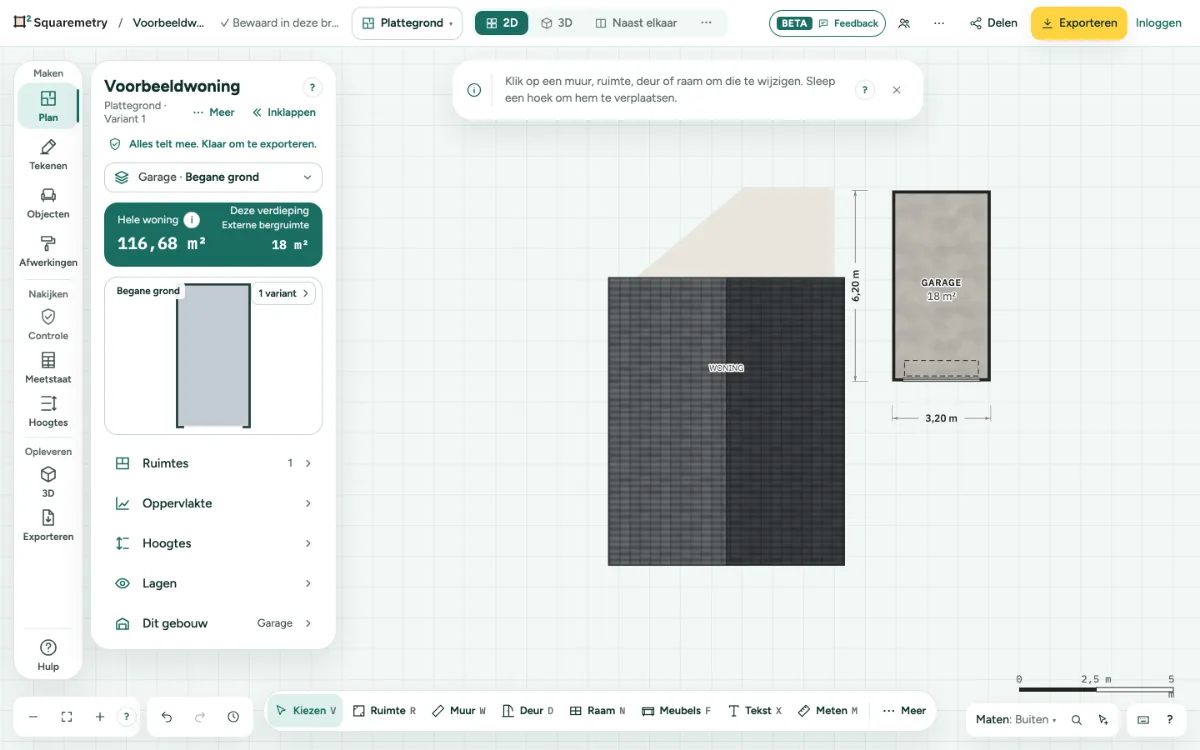

Klik op het verdiepingveld in het paneel links, dan op Bijgebouw toevoegen, en kies Garage, Schuur, Tuinhuis, Carport of Overkapping. Het verschijnt naast de woning met muren, een deur en een dak. Een carport of overkapping krijgt vier palen.
2. Wisselen tussen gebouwen
Het verdiepingveld in het paneel links zegt waar u tekent, bijvoorbeeld Garage · Begane grond. Klik erop voor elk gebouw met zijn verdiepingen, en klik op een gebouw of een verdieping om erheen te gaan. Verdieping toevoegen voegt er een toe aan het gebouw waarin u bent. De kiezer van de verdiepingen op de tekening heeft het gebouw ook bovenaan, ook in 3D. De andere gebouwen ziet u licht op hun plek. Elk gebouw, het dak en elke verdieping in die lijst heeft ⋯ (of klik er met de rechtermuisknop op) met weghalen; ongedaan maken zet het terug. De enige verdieping van een gebouw blijft staan: een bijgebouw haalt u als geheel weg.
3. Verder tekenen
Muren, deuren, ramen, ruimtes, een trap en een dak werken in een bijgebouw precies zoals in de woning.
4. Het hele gebouw verplaatsen en draaien
Klik in het paneel links op Dit gebouw. Vul een afstand in bij Naar rechts en Naar onder en klik op Verplaatsen, of klik op Gebouw 90° draaien. Elk is één stap die u ongedaan kunt maken. Een negatieve afstand gaat naar links of naar boven. Alles van het gebouw gaat mee: het dak met de dakkapellen, de zones onder 1,50 m, meubels, leidingen, fotopunten, opmerkingen en de vormen en doorsneden uit Modelleren.
5. Hoe het meetelt
Onder de vinkjes staat hoe dit gebouw nu meetelt, met de oppervlakte: dezelfde zin als in de meetstaat. Een bijgebouw telt niet mee in de gebruiksoppervlakte wonen van de woning, tenzij u Volledig geschikt om in te wonen (gastenverblijf, tuinkantoor) aanvinkt. Volgens de meetinstructie is het overige inpandige ruimte of externe bergruimte, op basis van de vragen onder Dit gebouw; aangevinkt als geschikt om in te wonen telt elke ruimte zoals in de woning, met haar eigen plafond, plafondvorm en hoogtelijnen: wonen als ze hoger is dan 2,0 m, maar niet een bergzolder (geen vaste trap of minder dan 0,5 m² glas) of een berging die u zelf maakte; in een vrijstaand gebouw tellen die als berging en worden ze voorgelegd. De garage of berging die het gebouw bij het toevoegen kreeg, telt met het vinkje als wonen, net als een ruimte met dezelfde functie op de onderste bouwlaag. Een vrijstaand gebouw telt mee in de GO maar niet in NEN 2580, met een regel in het meetrapport. Volgens ANSI Z765 staat het apart, nooit in de GLA. Een carport of overkapping is buitenruimte: van de woning alleen met Vast aan of direct tegen de woning (hooguit 0,10 m). Deelt een muur met de woning en Bereikbaar vanuit de woning tellen alleen als het gebouw de woning raakt (hooguit 0,10 m ertussen); staat het verder weg, dan staan die vinkjes uit en zegt de kaart hoe ver het van de woning staat. Een vinkje dat al aanstond, telt dan niet mee en staat in het rood op de kaart, in de meetstaat en in het rapport. Ligt een bijgebouw over de woning heen, dan telt de vloer die ze delen één keer, bij de woning. De controle meldt het, en het meetrapport wacht tot u het bijgebouw verplaatst.
6. In exports en 3D
Elke verdieping van een bijgebouw is een eigen pagina in de PDF en eigen regels in de CSV. Met meer dan één gebouw krijgt de export van alle verdiepingen een situatietekening, en de DXF daarvan heeft lagen per gebouw. In 3D staat elk gebouw op zijn plek met een eigen dak.
Meldingen die u kunt zien
- Garage staat naast de woning. Teken verder, of schuif het op zijn plek.
- Garage overlapt de woning. Schuif het zo dat ze elkaar alleen raken.
- Garage is verplaatst. Ongedaan maken zet het terug.
