Un progetto garage, una casetta da giardino o una tettoia auto si disegnano accanto alla casa, con superficie propria, senza contare nel totale.
Progetto garage: passo dopo passo
1. Aggiungere un edificio

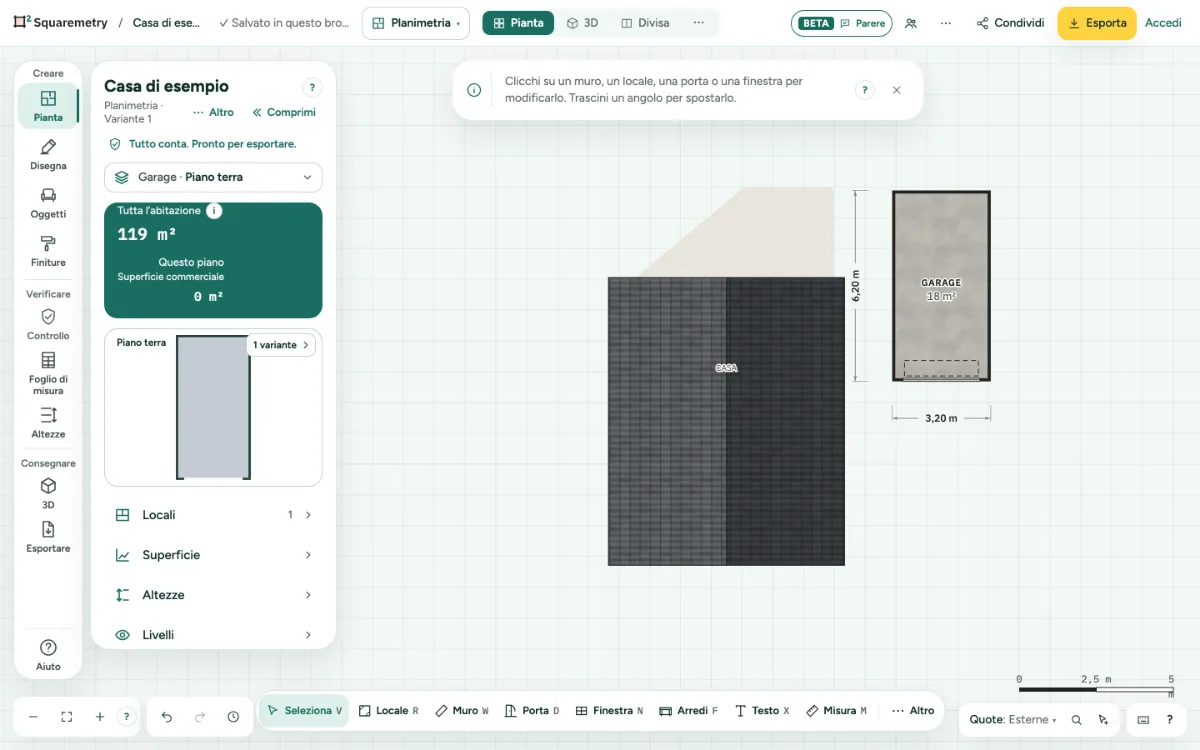

Ogni edificio ha muri, porte, finestre, piani e tetto propri e sta al suo posto sul lotto. Clicchi sul campo del piano nel pannello a sinistra, poi su Aggiungi un edificio, e scelga Box, Ripostiglio esterno, Casetta da giardino, Posto auto coperto o Tettoia. Compare accanto alla casa con muri, una porta e un tetto. Un posto auto coperto o una tettoia riceve quattro pilastri.
2. Passare da un edificio all’altro
Il campo del piano nel pannello a sinistra dice dove disegna, per esempio Box · Piano terra. Lo clicchi per vedere ogni edificio con i suoi piani, e clicchi su un edificio o un piano per andarci. Aggiungi piano ne aggiunge uno all’edificio in cui si trova. Il selettore dei piani sul disegno ha in cima anche l’edificio, pure in 3D. Gli altri edifici si vedono in trasparenza al loro posto. Ogni edificio, tetto e piano in quell’elenco ha ⋯ (o clic destro) con Elimina; Annulla lo ripristina. L’unico piano di un edificio resta: un edificio accessorio si elimina per intero.
3. Continuare a disegnare
Muri, porte, finestre, locali, una scala e un tetto funzionano in una pertinenza proprio come nella casa.
4. Spostare e ruotare tutto l’edificio
Nel pannello a sinistra clicchi su Questo edificio. Inserisca una distanza A destra e In basso e clicchi su Sposta, oppure clicchi su Ruota l’edificio di 90°. Ognuno è un solo passo da annullare. Una distanza negativa sposta a sinistra o in alto.
5. Come conta
Sotto le caselle, la scheda dice come conta ora questo edificio, con la sua superficie: la stessa riga del Foglio di misura. Una pertinenza non conta nella superficie abitabile della casa. Con l’istruzione di misura olandese è altro spazio interno o ripostiglio esterno, secondo le domande in Questo edificio; con Interamente abitabile (foresteria, studio in giardino) ogni locale conta lì come nella casa, con il suo soffitto e le sue linee di altezza: abitazione se è più alto di 2,0 m, ma non una soffitta di deposito (senza scala fissa o con meno di 0,5 m² di vetro) né un ripostiglio; in una pertinenza isolata questi contano come ripostiglio e vengono sottoposti a verifica. Una isolata conta nella GO ma non secondo NEN 2580, con una riga nel rapporto di misura. Con ANSI Z765, per le case americane, viene indicata a parte, mai nella GLA. Con la superficie commerciale (DPR 138/1998, allegato C, una proposta nell’editor), un box è un’unità a sé e viene indicato a parte. Un posto auto coperto o una tettoia è spazio esterno, della casa solo con Fissato alla casa o direttamente contro (al massimo 0,10 m). Ha un muro in comune con la casa e Accessibile dall’interno della casa contano solo se l’edificio tocca la casa (al massimo 0,10 m tra i due); più lontano quelle caselle non sono spuntate e la scheda dice a che distanza si trova dalla casa. Una casella già spuntata allora non conta e compare in rosso sulla scheda, nel Foglio di misura e nel rapporto di misura. Se una pertinenza è disegnata sopra la casa, il pavimento che condividono conta una volta, con la casa. I controlli lo segnalano, e il rapporto di misura aspetta finché non sposta la pertinenza.
6. Negli export e in 3D
Ogni piano di una pertinenza è una pagina propria nel PDF e righe proprie nel CSV. Con più di un edificio, l’export di tutti i piani aggiunge una planimetria del lotto, e il suo DXF ha livelli per edificio. In 3D ogni edificio sta al suo posto con il proprio tetto.
Messaggi che può vedere
- Box si trova accanto alla casa. Continui a disegnare o sposti l’edificio al suo posto.
- Sovrapposizione tra Box e la casa. Lo sposti in modo che si tocchino soltanto.
- Box: edificio spostato. Annulla lo riporta indietro.
