Votre plan électrique de maison : hauteur de chaque prise et interrupteur, cotes aux murs, liaisons aux points lumineux, câbles avec longueur et tableau.
Plan électrique maison : pas à pas
1. La hauteur de pose
Cliquez sur une prise ou un interrupteur. Sa carte montre la hauteur habituelle (aux Pays-Bas : prise 0,3 m, interrupteur 1,05 m ; aux États-Unis : 16″ et 48″). Saisissez la vôtre, par exemple 1,2 ou 120 cm. Utiliser la hauteur habituelle la rétablit. Un point lumineux au plafond ou une bouche se trouve au plafond ; un siphon de sol n’a pas de hauteur. Cliquez sur Poser sur un mur, à une hauteur pour lui en donner une malgré tout : il apparaît alors aussi dans l’élévation du mur, et Remettre au plafond ou Retirer la hauteur l’annule. Une colonne de chute va du sol au plafond.
2. Les cotes aux murs
La carte montre les cotes aux murs les plus proches. Sous Calques, Hauteurs et distances aux murs place la hauteur et ces cotes sur le plan, aussi dans l’export. Deux prises au même endroit, l’une au-dessus de l’autre, reçoivent une seule étiquette avec les deux hauteurs : donnez sa propre hauteur à la première, puis placez la seconde.
3. De l’interrupteur au luminaire
Cliquez sur un interrupteur et cochez les luminaires qu’il commande, ou cliquez sur Relier des luminaires sur le plan puis sur chaque luminaire ; un nouveau clic le retire. Une courbe en pointillés relie l’interrupteur et le luminaire. Deux interrupteurs sur un même luminaire forment un va-et-vient.
4. Les types de luminaires
Sous Électricité, choisissez un Point lumineux au plafond ou une Applique murale, ou sous Plus de symboles un Spot encastré, un Spot en saillie, un Rail de spots, un Luminaire linéaire ou un Ruban LED. Un interrupteur peut commander tous les types.
5. Le plan d’éclairage
Les luminaires commandés exactement par les mêmes interrupteurs forment un groupe d’allumage avec une lettre : a, b, c. La carte d’un interrupteur ou d’un luminaire montre son groupe : un seul interrupteur, va-et-vient avec 2 interrupteurs, ou va-et-vient avec permutateur à partir de 3 interrupteurs. La carte d’un interrupteur donne aussi des conseils : un simple allumage dans un groupe en va-et-vient (En faire un va-et-vient le change, en une seule étape à annuler), un va-et-vient sans second interrupteur, ou un interrupteur qui commande plus de groupes qu’il n’a de touches. Le jeu de plans et Planches reçoivent un Plan d’éclairage par niveau : seulement les luminaires et les interrupteurs, les liaisons, les lettres, et une légende avec les groupes, le nombre par type de luminaire et : Aide au dessin, pas une étude d’installation. Dans Planches, Groupes d’allumage est aussi un tableau.
6. Dessiner un câble
Ouvrez Électricité, puis Réseaux, choisissez Câble, choisissez la section du câble et cliquez point par point. Cliquez à nouveau sur le dernier point, double-cliquez ou appuyez sur Entrée pour terminer. La longueur compte le parcours sur le plan plus les montées et descentes vers chaque symbole aux extrémités.

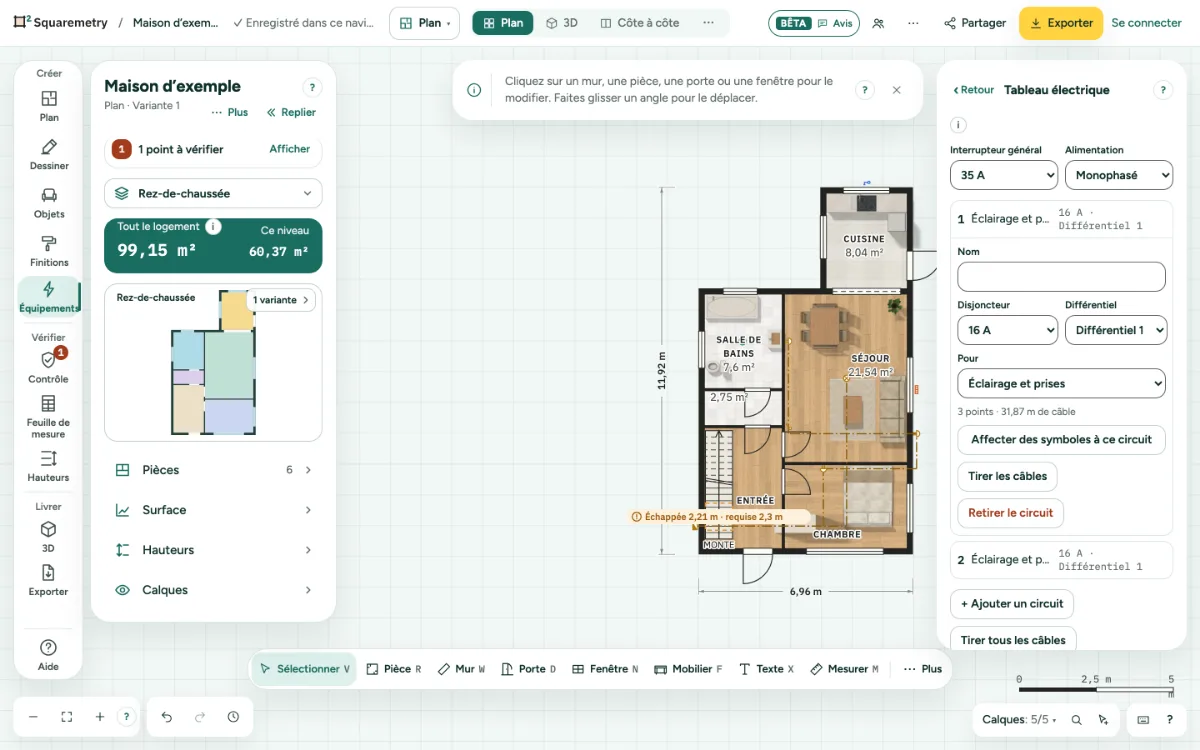

7. Le tableau électrique
Ouvrez Électricité, puis Tableau électrique. Réglez l’Interrupteur général et l’Alimentation, puis cliquez sur + Ajouter un circuit. Ouvrez un circuit pour le nommer et régler le disjoncteur, le différentiel et son usage. Cliquez sur Affecter des symboles à ce circuit, puis sur des prises et des luminaires du plan, ou choisissez le circuit dans la carte d’un symbole.
8. Tirer les câbles
Placez un tableau électrique, puis cliquez sur Tirer les câbles pour un circuit, ou sur Tirer tous les câbles. Chaque point reçoit un tronçon depuis le tableau ou depuis le point précédent, avec la hauteur entre les niveaux en plus. ⌘Z les retire.
9. Récapitulatif et comptage
Le Récapitulatif liste chaque circuit avec son disjoncteur, son différentiel, ses prises, ses luminaires et sa longueur de câble. Le comptage additionne l’interrupteur général, les différentiels, les disjoncteurs et les modules (aux États-Unis : emplacements). À vérifier liste ce qu’il est d’usage de revoir, comme plus de 4 circuits sur un même différentiel, ou un circuit triphasé avec une alimentation monophasée. L’export CSV place l’interrupteur général et l’alimentation au-dessus du récapitulatif. Un tableau compte au plus 60 circuits et 12 différentiels.
10. Liste des circuits et schéma unifilaire
Sous Tableau électrique, cliquez sur Liste des circuits en PDF. Exporter s’ouvre avec seulement les feuilles d’installations du jeu de plans : la liste des circuits (par circuit le numéro, le nom, le type, le disjoncteur, le différentiel, les pôles, les points, les pièces et la longueur de câble ; 25 circuits par feuille) et un schéma unifilaire (l’interrupteur général, chaque différentiel avec ses circuits, et les circuits sans différentiel). Chaque feuille indique : Aide au dessin, pas une étude d’installation. Le jeu de plans complet ramène toutes les feuilles. Comme tout export autre que le petit PNG gratuit, ces feuilles demandent un logement débloqué, Pro ou Team.
Raccourcis clavier
- Esc
- Annuler, puis Sélectionner, puis relâcher
- ⌘Z
- Annuler
Sous Windows et Linux, utilisez Ctrl là où le Mac a ⌘.
Messages que vous pouvez voir
- Luminaire relié à l’interrupteur.
- Placez d’abord un tableau électrique ; les câbles partent de là.
- Plus haut que le plafond de ce niveau (2,6 m).
