Vier gevels getekend uit uw plan: muren, deuren en ramen op hun borstwering en hoogte, het dak, peilen en maten. Plat en op schaal.

Gevelaanzichten van de vier kanten: stap voor stap

1. Open de gevels
Klik in Plattegrond op ⋯ bij de weergaven in de bovenbalk en kies Gevels (in Bladen staat Gevels er los), of zoek het met ⌘K. Op een telefoon: Meer, Weergave, Gevels.
2. Welke kanten
Met een noorden (Plaatsen, tab Noord) krijgt u Noord, Oost, Zuid en West. Zonder noorden: Voor, Achter, Links en Rechts; de voorkant is de onderkant van het plan.
3. De tekening lezen

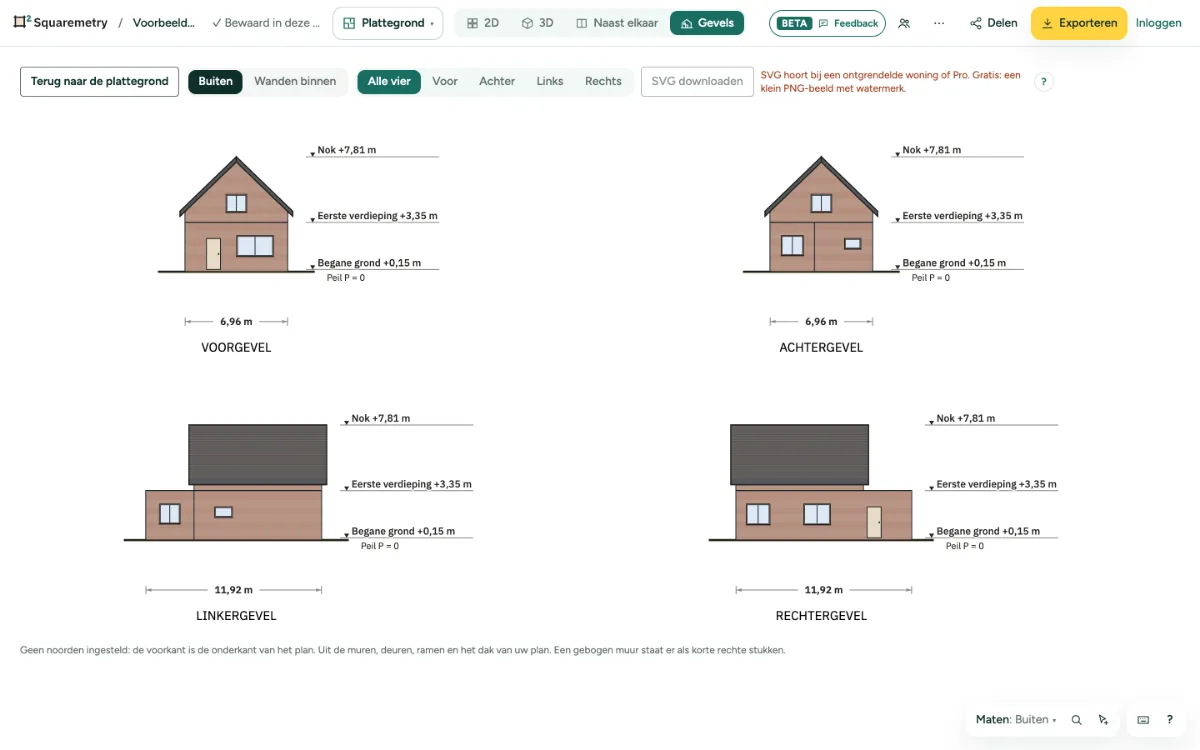

Elke verdieping op haar hoogte, deuren en ramen op hun borstwering en hoogte, en het dak. Rechts de peilen (nok, verdiepingen, het peil P = 0, een kelder), onder het huis één maat: de buitenwerkse breedte, hetzelfde getal als het totaal in de plattegrond. Een los tuinhuis of schuurtje staat niet in de gevel van het huis; een aangebouwde garage wel.
4. Materialen
Heeft een muur een opbouw, dan staat de buitenste laag in haar kleur met voegen, zoals baksteen. Een muur zonder opbouw blijft effen.
5. Bewaren of exporteren
Met een ontgrendelde woning, Pro of Team bewaart SVG downloaden wat u ziet; zonder zegt de knop waarom niet. Vink in Exporteren, met een ontgrendelde woning, Pro of Team, Gevels aan: alle vier op één blad, of één per pagina in de PDF en één bestand per gevel bij PNG, JPG, SVG en DXF. De DXF heeft eigen lagen voor gevels, voegen, openingen, dak en maaiveld.
