Erros de projeto antes de exportar: o editor marca o que pode estar errado, como cômodo aberto ou escada sem altura livre, e corrige com um clique.
Erros de projeto: passo a passo
1. Veja os problemas

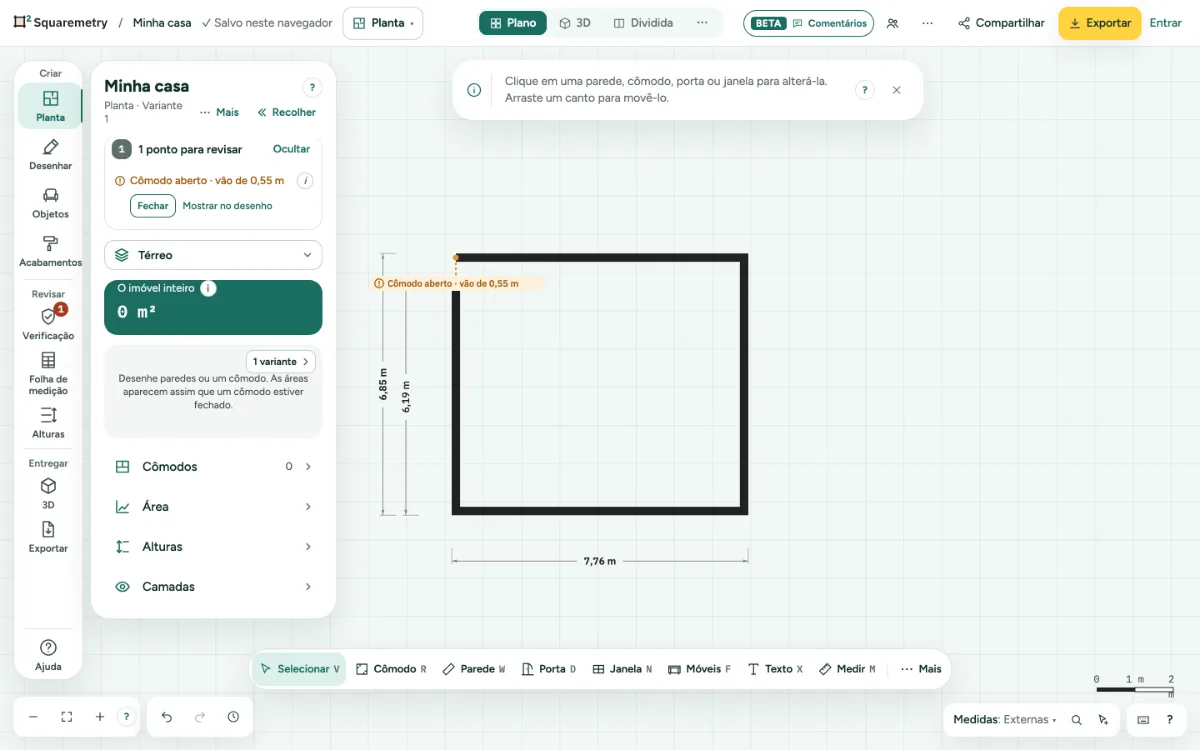

Um selo vermelho ou laranja aparece no ponto. No alto do painel Planta, uma linha diz quantos são, como 3 pontos para revisar, com Mostrar; Verificação na faixa (em Revisar, com o mesmo número em vermelho) abre a mesma lista. A lista mostra tudo por extenso: primeiro erros, depois avisos, depois dicas. O mesmo tipo fica num grupo, como 3 cômodos sem nome, com cada cômodo e a sua correção abaixo. O (i) ao lado de um grupo ou de uma linha explica uma vez. Um cômodo sem nome é uma dica leve em cinza, não um aviso. Mostrar no desenho leva você até lá. Sem nada para revisar, um visto diz Tudo conta. Pronto para exportar.
2. Corrija um
Clique na correção, como Fechar, Dar nome ou Abrir vão em cima. Dar nome abre o cômodo com o nome pronto para digitar. Cada correção é um passo que você pode desfazer.
3. Uma fachada com uma falha
Uma fachada com uma falha de até 3 m numa sequência de paredes externas também mostra Cômodo aberto, com Fechar a fachada: isso adiciona o pedaço de parede que falta, do mesmo tipo e espessura. Um lado aberto mais largo, como uma cobertura para carro ou um alpendre, não gera aviso.
4. Onde algo se sobrepõe
Quando cômodos, paredes ou uma abertura no piso ocupam mais que o piso dentro da fachada, a lista diz onde, com a área: Vão de escada ocupa 0,25 m² sobre uma parede, ou Pé-direito duplo passa 3,7 m² da fachada. O ponto aparece hachurado em vermelho no desenho, só na tela e nunca numa exportação. Mostrar aproxima e seleciona o que está envolvido; Cortar até a fachada corta uma abertura até o lado de dentro da fachada. Uma parede inclinada ou curva sozinha nunca gera esta mensagem.
5. Pontas de parede soltas
Uma ponta de parede que não se liga a nada tem um círculo aberto, para você ver onde uma parede não se conecta. Uma mureta ou um guarda-corpo fica solto de propósito e não tem círculo. Um vão menor que 5 cm fecha sozinho quando você desenha ou arrasta; um vão maior mostra Cômodo aberto com Fechar.
6. Antes de exportar
Exportar mostra Revisar antes de exportar para todos os pavimentos. Os avisos não impedem a exportação.
Partes da tela

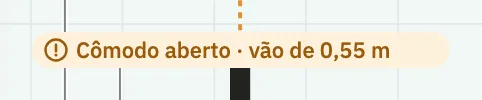

Selo de problema. Laranja para um aviso, vermelho para um erro, no ponto do desenho.
Mensagens que você pode ver
- Cômodo aberto · vão de 8 cm
- Não há nada embaixo deste cômodo
- Pé-direito duplo passa 3,7 m² da fachada
- Nenhum problema encontrado. Confira você mesmo cada medida.
- Resolvido.
- Um vão de 3 cm foi fechado. Desfazer abre de novo.
