De editor markeert wat in de tekening misschien niet klopt, zoals een ruimte die niet dicht is of een trap zonder vrije hoogte, en biedt een oplossing in één klik.
Problemen en controles voor het exporteren: stap voor stap
1. Zie ze

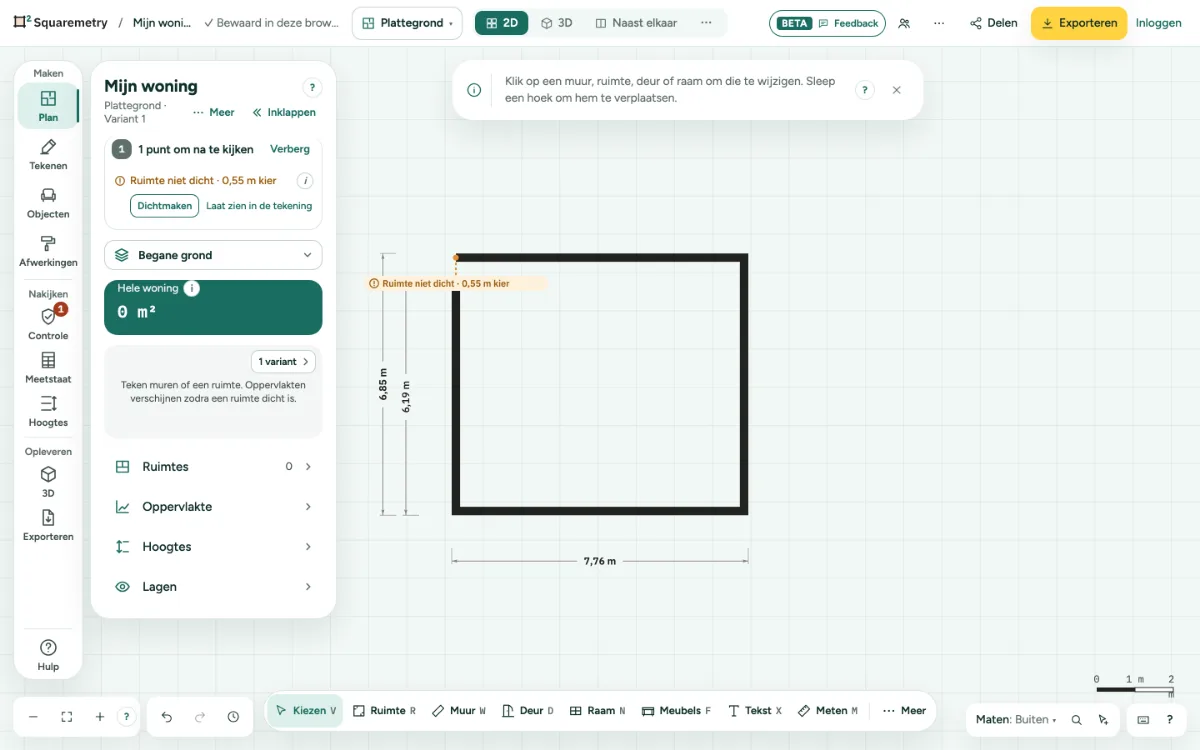

Een rood of oranje label staat op de plek. Bovenaan het Planpaneel zegt één regel hoeveel, zoals 3 punten om na te kijken, met Toon; Controle in de rail (onder Nakijken, met hetzelfde getal in rood) opent dezelfde lijst. De lijst toont ze voluit: eerst fouten, dan waarschuwingen, dan tips. Gelijke meldingen staan samen, zoals 3 ruimtes zonder naam, met elke ruimte en haar oplossing eronder. De (i) naast een groep of regel legt het één keer uit. Een ruimte zonder naam is een zachte tip in grijs, geen waarschuwing. Laat zien in de tekening brengt u erheen. Is er niets na te kijken, dan zegt een vinkje Alles telt mee. Klaar om te exporteren.
2. Los er een op
Klik op de oplossing, zoals Dichtmaken, Naam geven of Gat maken in de vloer erboven. Naam geven opent de ruimte met de naam klaar om te typen. Elke oplossing is één stap die u ongedaan kunt maken.
3. Een onderbroken gevel
Een gevel met een gat tot 3 m in een reeks buitenmuren geeft ook Ruimte niet dicht, met Gevel dichtmaken: dat zet het ontbrekende stuk muur erin, met dezelfde soort en dikte. Een bredere open zijde, zoals een carport of een veranda, geeft geen melding.
4. Waar iets overlapt
Nemen ruimtes, wanden of een gat in de vloer meer in dan de vloer binnen de gevel, dan zegt de lijst waar, met de oppervlakte: Trapgat ligt 0,25 m² over een wand, of Vide steekt 3,7 m² buiten de gevel. De plek is rood gearceerd op de tekening, alleen op het scherm en nooit in een export. Toon zoomt in en kiest wat erbij hoort; Bijsnijden tot de gevel snijdt een gat terug tot de binnenkant van de gevel. Een schuine of gebogen muur alleen geeft deze melding nooit.
5. Losse muureinden
Een muureind dat nergens op aansluit, heeft een open rondje, zodat u ziet waar een muur niet aansluit. Een lage muur of balustrade staat bewust los en heeft er geen. Een kier onder 5 cm sluit vanzelf als u tekent of sleept; een grotere kier geeft Ruimte niet dicht met Dichtmaken.
6. Voor het exporteren
Exporteren toont Controle voor het exporteren voor alle verdiepingen. Waarschuwingen houden het exporteren niet tegen.
Onderdelen op het scherm

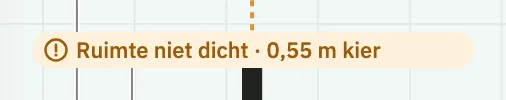

Probleemlabel. Oranje voor een waarschuwing, rood voor een fout, op de plek in de tekening.
Meldingen die u kunt zien
- Ruimte niet dicht · 8 cm kier
- Hier ligt niets onder
- Vide steekt 3,7 m² buiten de gevel
- Geen problemen gevonden. Controleer elke maat zelf.
- Opgelost.
- Kier van 3 cm gesloten. Ongedaan maken opent hem weer.
