Ein PDF mit Deckblatt und Planliste: Grundriss, Möblierung und Elektro pro Etage, Umbau, Ansichten, Schnitt und Wandabwicklung, jedes Blatt mit Plankopf. Die Blätter kommen immer aus dem aktuellen Plan.
Kostenlos als kleines PNG mit Wasserzeichen. Vollständig: Schalten Sie das Objekt frei (5,00 € inkl. MwSt., Ihr erstes Objekt ist kostenlos) oder nehmen Sie Pro.
Bauplan PDF: Schritt für Schritt
1. Den Plansatz öffnen

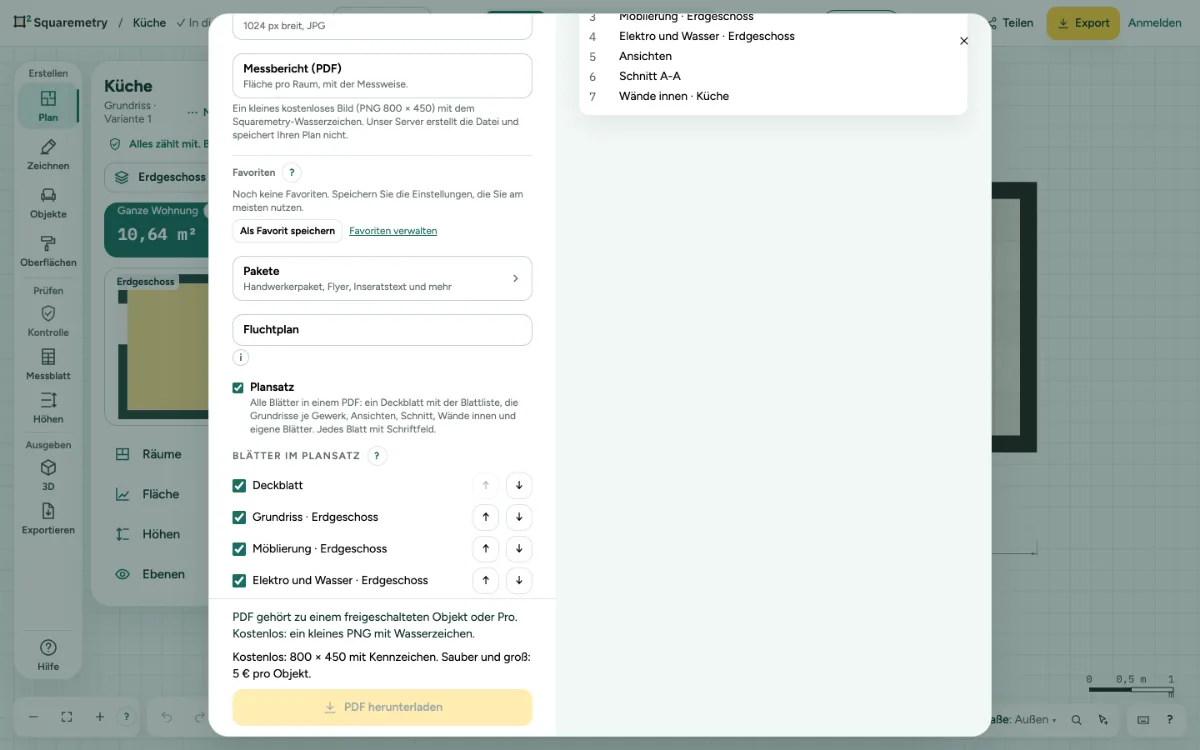

Öffnen Sie mit einem freigeschalteten Objekt, Pro oder Team den Export, wählen Sie PDF und haken Sie Plansatz an. Die Liste Blätter im Plansatz zeigt jedes Blatt, das der Plan liefern kann; die Vorschau zeigt die nummerierte Liste. Das Blatt Elektro und Wasser zeigt die Kabel und Leitungen aus Haustechnik, die Schaltlinien und eine Legende mit den Stromkreisen. Mit Stromkreisen im Sicherungskasten hat der Satz auch die Stromkreisliste und einen Übersichtsschaltplan; mit Fußbodenheizung einen Verlegeplan pro Etage. Diese Blätter sagen: Zeichenhilfe, keine Installationsplanung.
2. Wählen und ordnen
Entfernen Sie den Haken bei einem Blatt, um es wegzulassen. Verschieben Sie ein Blatt mit den Pfeilen. Zurück zu allen Blättern in der üblichen Reihenfolge macht Ihre Wahl rückgängig.
3. Ihre eigenen Blätter
Öffnen Sie Blatt mit Text hinzufügen, geben Sie einen Titel und den Text ein, zum Beispiel die Grundlagen oder Hinweise für den Bauunternehmer, und klicken Sie auf Blatt hinzufügen. Bis zu 20 pro Plan.
4. Papier und Maßstab
Wählen Sie Papier und Maßstab wie gewohnt. Ein Blatt, das in diesem Maßstab nicht passt, wird der Seite angepasst; sein Schriftfeld nennt den Maßstab. Klicken Sie auf PDF herunterladen.
Meldungen, die Sie sehen können
- Alle Blätter sind ausgeschaltet. Schalten Sie mindestens ein Blatt ein.
- Geben Sie dem Blatt einen Titel.
- Sie haben 20 eigene Blätter, das Maximum für einen Plan.
