Öffnen Sie eine DXF-Datei als Vorlage zum Nachzeichnen, oder lassen Sie den Editor die Wandlinien in Wände verwandeln, die Sie bearbeiten können.
DXF datei öffnen: Schritt für Schritt
1. Die Datei wählen
Klicken Sie oben rechts auf …, öffnen Sie Datei und wählen Sie DXF importieren…, oder ziehen Sie eine .dxf-Datei auf die Seite.

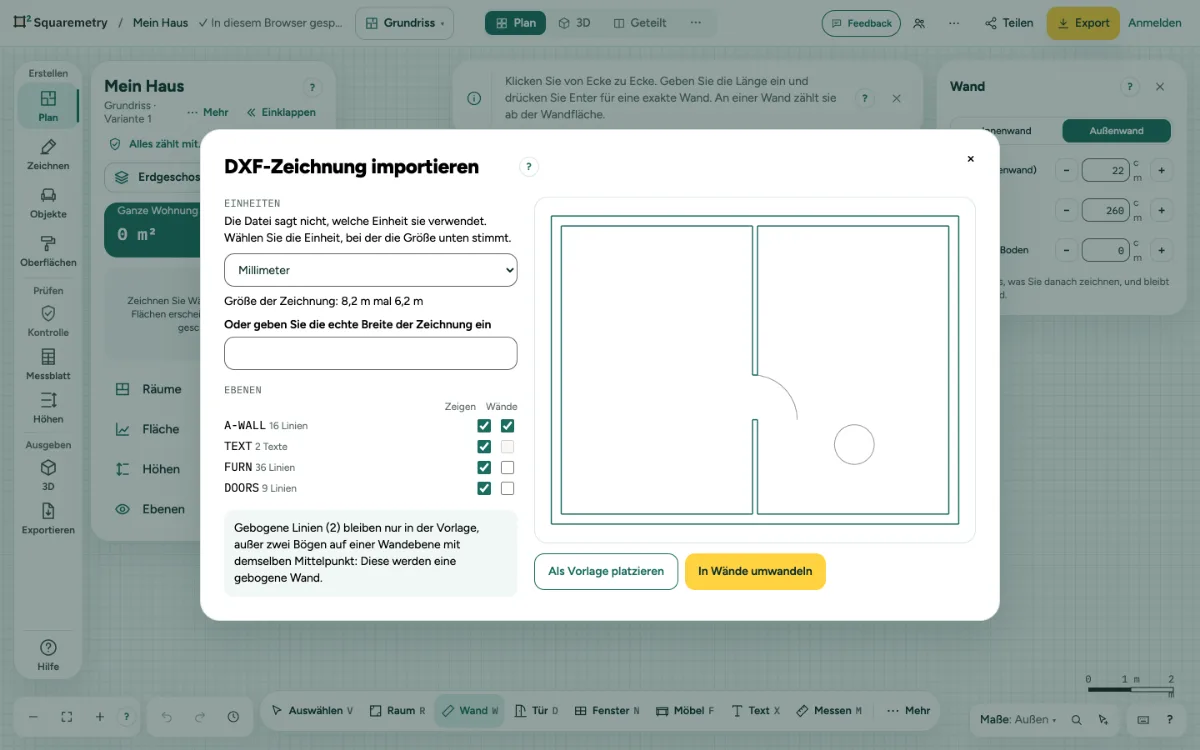

2. Die Einheiten prüfen
Behalten Sie unter Einheiten die Einheit aus der Datei, wählen Sie eine andere, oder geben Sie die echte Breite ein. Nennt die Datei keine Einheit, steht die Größe der Zeichnung darunter; ergibt eine andere Einheit auch eine sinnvolle Größe, nennt ein Knopf sie mit dieser Größe, etwa Stimmt das nicht? Wählen Sie Zentimeter (15 m mal 10 m).
3. Ebenen wählen
Wählen Sie unter Ebenen, welche angezeigt werden und welche Wände enthalten.
4. Vorlage oder Wände
Wählen Sie Als Vorlage platzieren oder In Wände umwandeln. Prüfen Sie bei Wänden das Ergebnis und klicken Sie auf den Knopf mit der Zahl der Wände, etwa 12 Wände hinzufügen. Einmal Rückgängig nimmt sie alle wieder weg.
5. Die Vorlage entfernen
Klicken Sie oben rechts auf …, öffnen Sie Datei und wählen Sie DXF-Vorlage entfernen.
Meldungen, die Sie sehen können
- Dies ist eine DWG-Datei, und DWG können wir nicht lesen. Wählen Sie in Ihrem CAD-Programm Speichern unter, dann DXF (ASCII), und importieren Sie diese Datei.
- Auf diesen Ebenen wurden keine Wände gefunden. Wir suchen zwei parallele Linien mit 5 bis 60 cm (2 bis 24 in) Abstand. Versuchen Sie andere Ebenen.
