Heeft u de schaal van een overgetrokken plattegrond gezet, dan vindt Muren herkennen de muren, ramen en deuren met hun draairichting in het beeld en stelt ze voor. Er verandert niets tot u ze plaatst.
Muren herkennen in een overgetrokken plattegrond: stap voor stap
1. Overtrekken en de schaal zetten
Open Overtrekken (T), voeg de plattegrond toe en zet eerst de schaal, dan krijgen de muren de juiste maat.
2. Een foto van een papieren plattegrond
Een foto met uw telefoon? Klik op Foto rechtzetten. Sleep de vier hoeken naar de hoeken van het blad, of verschuif een gekozen hoek met de pijltjestoetsen, en klik op Rechtzetten. Schaduw en vlekjes gaan weg; zet daarna de schaal. Oorspronkelijke foto gebruiken zet de foto terug.
3. Herkennen
Klik in het paneel Overtrekken op Muren herkennen. Het werkt in uw browser; het beeld wordt niet geüpload. Annuleren stopt het.

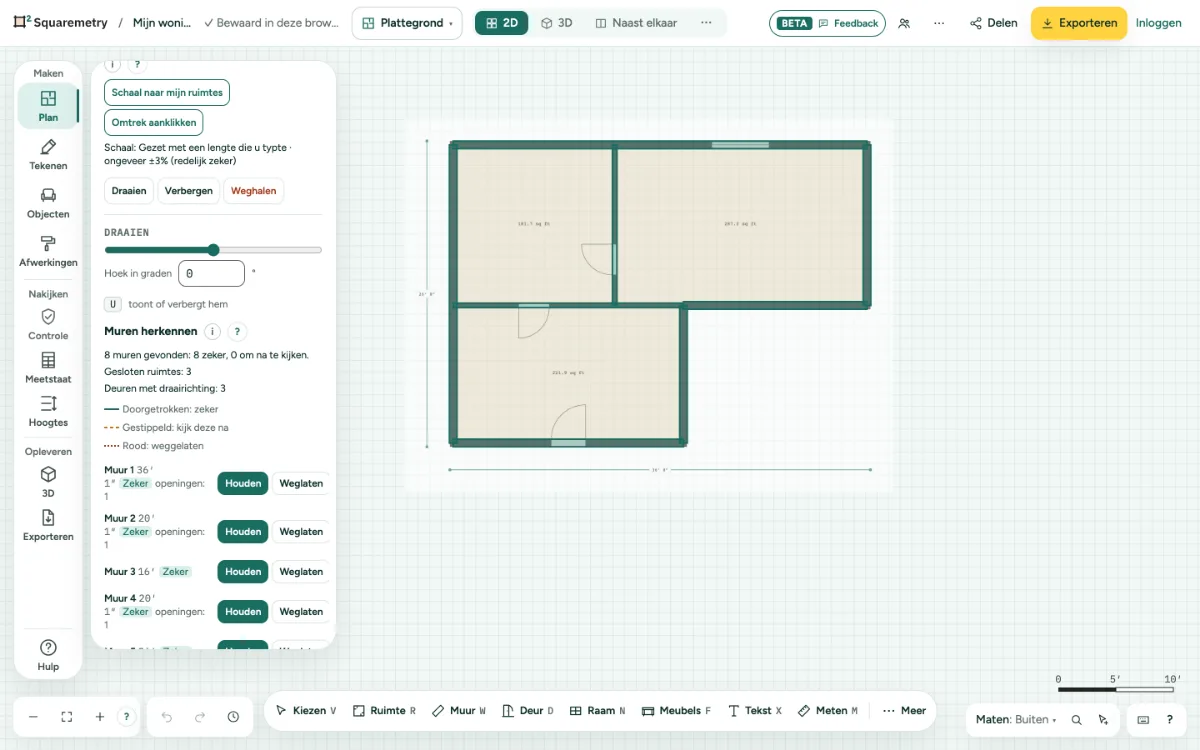

4. Kijk elke muur na
Doorgetrokken betekent zeker, gestippeld betekent nakijken, rood betekent weggelaten. Klik per muur op Houden of Weglaten, of op Alles houden en Alles weglaten. Deuren die met blad en boog getekend zijn, krijgen hun draairichting mee.
5. Plaats ze
Klik op de knop met het aantal muren, zoals 12 muren plaatsen. Eén keer ongedaan maken haalt ze allemaal weg, met hun deuren en ramen. Weggooien gooit het voorstel weg.
6. De schaal nakijken met de maten
Klik op Schaal controleren met de maten op het plan. De editor leest de maten die op de plattegrond staan en vergelijkt ze. Schaal aanpassen aan de maten zet het in één klik recht.
7. De ruimtes benoemen met het plan
Klik na het plaatsen van de muren op Ruimtes benoemen met de namen op het plan. Een label als Keuken of Slaapkamer 2 wordt de naam en soort van de ruimte waar het in staat. Houd of laat per ruimte weg en klik op Ruimtes benoemen; één keer ongedaan maken haalt de namen weg.
Meldingen die u kunt zien
- Zet eerst de schaal, dan krijgen de muren de juiste maat.
- Dit lijkt een foto, geen getekende plattegrond. Probeert u een scan of een PDF van de plattegrond.
- Dit lijkt een foto van een papieren plattegrond. Zet hem eerst recht en zet daarna de schaal.
- Deze hoeken vormen geen blad. Sleep ze naar de vier hoeken van het papier.
- Geen muren gevonden. Wij zoeken muren die als dichte, donkere banden getekend zijn. U kunt ze zelf overtrekken.
- Het beeld stond 3° scheef. Wij hebben het rechtgezet.
