Planta de situação com o limite do terreno: desenhe, importe ou crie um retângulo em volta da casa e veja a distância de cada edificação à divisa.
Planta de situação: passo a passo
1. Abra a aba Terreno
Em Planta, clique em Mais na barra de ferramentas e escolha Terreno em Área externa, ao lado de Acesso e jardim, Solo e Norte. Ou pressione P e escolha a aba Terreno.
2. Desenhe ou busque o limite
Clique em Desenhar limite do terreno e clique nos cantos do terreno; clique no primeiro canto ou pressione Enter para terminar. Se você entrou na sua conta e o imóvel tem um endereço na Holanda, Obter do cadastro coloca o terreno do mapa do Kadaster (o cadastro holandês) no meio da casa e no norte da planta: confira onde ele ficou. Um terreno com outro terreno dentro vem com esse limite interno: ele aparece como limite e não conta na área do terreno. Ou abra Terreno retangular e digite a distância até o limite em cada lado.

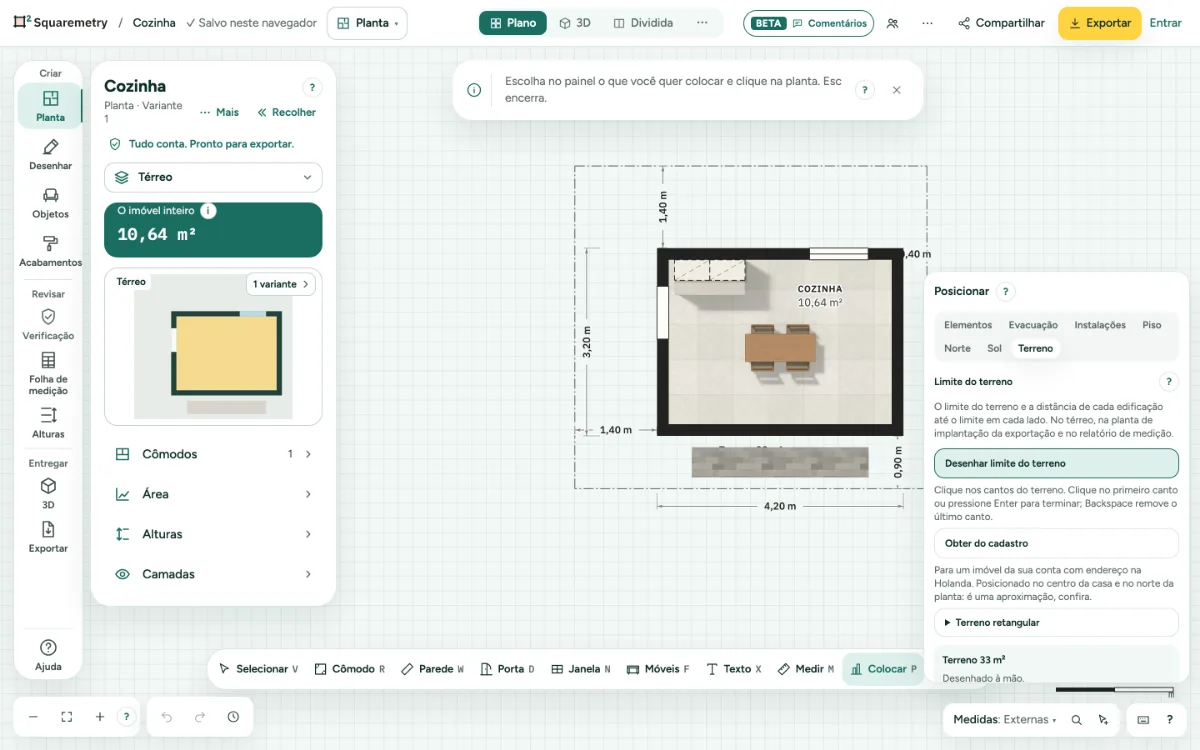

3. Leia as distâncias
A área do terreno e, em cada lado (em cima, à direita, embaixo, à esquerda), a distância do lado de fora das edificações até o limite que elas têm à frente desse lado, medida em ângulo reto até esse limite, aparecem na aba e na planta como linhas de cota. A borda distante de um terreno vizinho e um limite em diagonal ao lado da edificação não contam. Se a edificação toca ou ultrapassa o limite, esse lado mostra 0 m, sobre o limite, com um aviso; um lado sem limite à frente da edificação também aparece assim. Um terreno do mapa cadastral é aproximado e arredondado a 0,1 m. Se a edificação toca um terreno vizinho em um canto, o Squaremetry indica isso no lado em que ela entra; os outros lados são medidos normalmente. Se a edificação fica sobre outro terreno, uma mensagem diz isso. Até 1 cm (5 cm em um terreno do mapa cadastral) conta como sobre o limite.
4. Acesso e jardim
Clique em Acesso de veículos ou Jardim e clique nos cantos, como em qualquer área. O calçamento ou a grama já vem definido.
5. Na exportação e no relatório
Exporte todos os pavimentos (com um imóvel desbloqueado, Pro ou Team): a planta de situação vem primeiro, com o limite, as distâncias e as alturas. O conjunto de pranchas tem uma folha Planta de situação. O relatório de medição mostra o terreno e as distâncias na página de situação.
Mensagens que você pode ver
- Limite do terreno adicionado a partir do cadastro. Confira a posição.
- Entre na sua conta e salve este imóvel na sua conta para obter o terreno do cadastro.
- Desenhe primeiro a casa: as distâncias são medidas a partir das paredes dela.
- O edifício fica sobre outro terreno. Confira onde fica o terreno.
