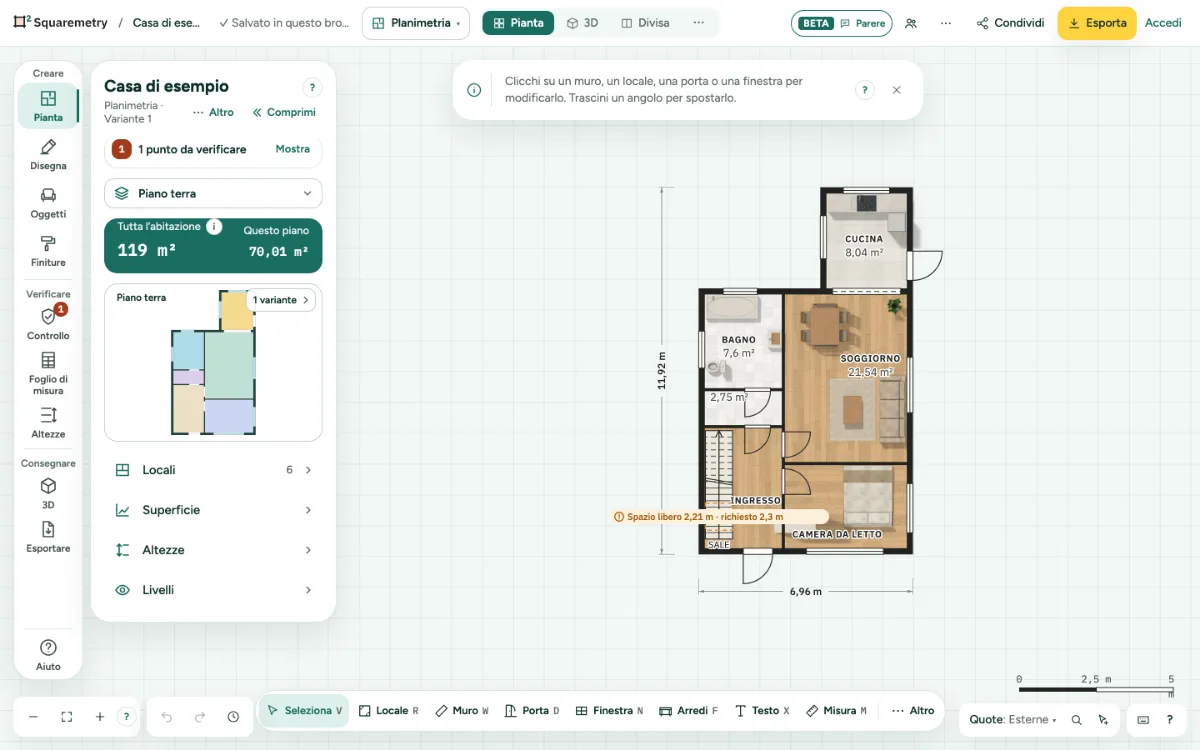

La superficie si calcola mentre disegna: lorda e netta per ogni locale e piano, con il motivo per cui conta o no. Il blocco verde acqua nel pannello Pianta mostra il numero principale; superficie calpestabile e commerciale sono in vista.
Superficie lorda: passo dopo passo
1. Chiuda un locale
Le superfici compaiono appena un locale è chiuso. Fino ad allora il pannello dice Disegni muri o un locale. Clicchi su Superficie nel pannello Pianta per l’elenco dei locali.
2. Apra un locale
Clicchi su un locale nell’elenco per vederne il Perimetro e un breve motivo per cui conta. Anche la panoramica a colori nel pannello Pianta apre un locale quando ci clicca sopra.
3. Veda cosa resta a parte
Un garage compare sotto A parte, perché non conta nel numero principale. Per un garage rifinito, spunti Rifinito sotto Cosa conta nella scheda del locale: allora conta. Con ANSI Z765 il muro tra l’abitazione e il garage conta con l’abitazione, e anche un garage da un file importato resta a parte. Una veranda chiusa ha un proprio tipo di locale: conta come un accessorio diretto, per intero.
4. Lavorare in metri
Il numero principale segue la norma della planimetria. Con Italia · IT è la Superficie commerciale secondo il DPR 138/1998, allegato C, con accanto la Superficie calpestabile: i muri, anche quelli interni, contano fino a 50 cm di spessore, quelli in comune per metà fino a 25 cm; per un villino o una villa scelga il Tipo di abitazione in Controllo, e il giardino conta solo oltre cinque volte i vani principali. Con NEN 2580 · NL è la Superficie utile abitativa (GO). Con la norma olandese, sotto Pianta › Superficie e nel Foglio di misura, Confronta: altri modi di misurare apre gli altri valori, tra cui Istruzione di misura olandese (tutti i muri interni), con una riga sul loro scopo.
5. Ogni numero dice cosa comprende
Nel pannello Pianta un piccolo blocco verde acqua mostra Tutta l’abitazione, e Questo piano accanto quando l’abitazione ha più piani; la (i) dice cosa conta ogni numero. Sotto Superficie i locali sono quelli del piano che vede, con il suo nome sopra l’elenco. Il numero principale vale per tutta l’abitazione; con più piani dice Tutta l’abitazione, tutti i piani, e Questo piano mostra il valore del piano che vede. Sul telefono il pannello mostra il piano sotto il suo nome e tutta l’abitazione più in basso. Anche Cosa si conta, Controllo e un link condiviso dicono Tutta l’abitazione.
Elementi sullo schermo
Numero principale. Il blocco verde acqua nel pannello Pianta: tutta l’abitazione secondo la norma di questa planimetria, aggiornata a ogni modifica.
Vedi anche
- Cosa conta e con quale norma misura
- Locali: nome, tipo, soffitto e pavimento
- Esportare in PDF, PNG, JPG, SVG, CSV o DXF
