Legenda na planta baixa: adicione texto, linhas e notas com seta. Eles aparecem nas exportações e nunca entram no cálculo da área.
Legenda planta baixa: passo a passo
1. Texto
Pressione X e clique onde o texto vai ficar, depois digite na ficha. Se você sair sem digitar, o texto some de novo. Escolha Título, Etiqueta ou Nota, uma cor e uma rotação. Vincule o texto a uma parede, porta ou janela, cômodo ou área e ele mostra essa medida.
2. Linha
Pressione K, ou escolha Linha em Mais, na barra de ferramentas, e clique no início e no fim. Escolha Contínua, Tracejada ou Traço e ponto, a espessura e um comprimento.
3. Nota

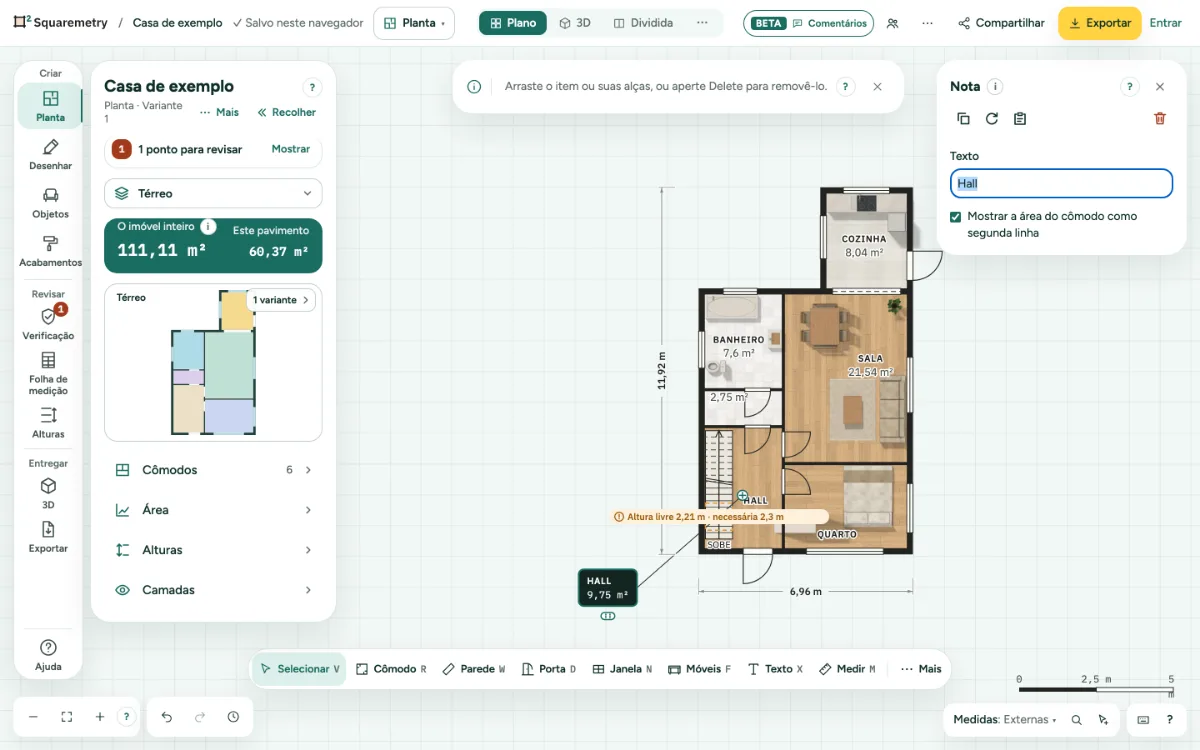

Pressione C, ou escolha Nota em Mais, e clique no que a etiqueta aponta, depois onde a etiqueta vai ficar. Em um cômodo, ela pode mostrar a área como segunda linha.
Partes da tela

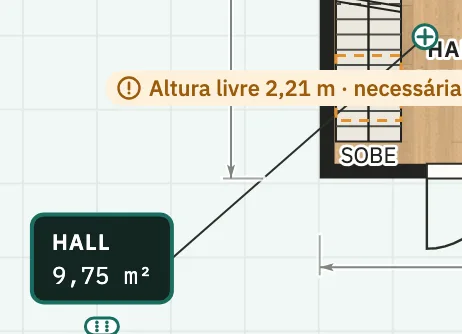

Nota. Uma etiqueta com uma linha até o que ela aponta. Em um cômodo, pode mostrar a área.
Atalhos de teclado
- X
- Texto
- K
- Linha
- C
- Nota
Mensagens que você pode ver
- O que estava vinculado a este texto não existe mais. O texto fica como está.
- O ponto não está em nenhum cômodo, por isso não há área.
