Geben Sie Steckdosen und Schaltern ihre Höhe, verbinden Sie Schalter mit Leuchten, verlegen Sie Kabel und bauen Sie den Verteiler. Eine Zeichenhilfe.
Elektroplanung: Schritt für Schritt
1. Montagehöhe
Klicken Sie auf eine Steckdose oder einen Schalter. Die Karte zeigt die übliche Höhe (Steckdose 0,3 m, Schalter 1,05 m). Geben Sie Ihre eigene ein, etwa 1,2 oder 120 cm. Die übliche Höhe verwenden stellt sie zurück. Eine Deckenleuchte oder ein Ventil sitzt an der Decke; ein Bodenablauf hat keine Höhe. Klicken Sie auf An eine Wand setzen, mit einer Höhe, um ihm trotzdem eine zu geben: dann erscheint es auch in der Wandansicht, und Zurück an die Decke oder Höhe entfernen macht das rückgängig. Eine Fallleitung läuft vom Boden bis zur Decke.
2. Abstand zu den Wänden
Die Karte zeigt den Abstand zu den nächsten Wänden. Unter Ebenen setzt Höhen und Abstände zu den Wänden die Höhe und diese Maße in den Plan, auch im Export. Zwei Steckdosen an derselben Stelle, eine über der anderen, bekommen ein Etikett mit beiden Höhen: Geben Sie der ersten eine eigene Höhe und setzen Sie dann die zweite.
3. Schalter und Leuchte
Klicken Sie auf einen Schalter und haken Sie die Leuchten an, die er schaltet, oder klicken Sie auf Leuchten im Plan verbinden und dann auf jede Leuchte; ein zweiter Klick löst sie wieder. Eine gestrichelte Kurve verbindet Schalter und Leuchte. Zwei Schalter an einer Leuchte ergeben eine Wechselschaltung.
4. Arten von Leuchten
Wählen Sie unter Elektro eine Deckenleuchte oder Wandleuchte, oder unter Weitere Symbole einen Einbaustrahler, Aufbaustrahler, eine Schienenleuchte, Lichtleiste oder einen LED-Streifen. Ein Schalter kann jede Art schalten.
5. Lichtplan
Leuchten, die von genau denselben Schaltern geschaltet werden, bilden eine Schaltgruppe mit einem Buchstaben: a, b, c. Die Karte eines Schalters oder einer Leuchte zeigt ihre Gruppe: ein Schalter, Wechselschaltung mit 2 Schaltern oder Kreuzschaltung ab 3 Schaltern. Die Karte eines Schalters gibt auch Hinweise: ein Ausschalter in einer Gruppe mit Wechselschaltung (Zum Wechselschalter machen ändert ihn in einem Schritt), ein Wechselschalter ohne zweiten, oder ein Schalter, der mehr Gruppen schaltet, als er Wippen hat. Der Plansatz und Pläne bekommen einen Lichtplan pro Etage: nur Leuchten und Schalter, die Schaltlinien, die Buchstaben und eine Legende mit den Gruppen, der Anzahl pro Leuchtenart und dem Satz: Zeichenhilfe, keine Installationsplanung. In Pläne gibt es Schaltgruppen auch als Tabelle.
6. Ein Kabel zeichnen
Öffnen Sie Elektro, dann Leitungen, wählen Sie Kabel, dann den Kabelquerschnitt, und klicken Sie Punkt für Punkt. Klicken Sie den letzten Punkt erneut, doppelklicken Sie oder drücken Sie Enter, um abzuschließen. Die Länge zählt den Verlauf entlang des Plans und die Stücke nach oben und unten zu jedem Symbol an den Enden.

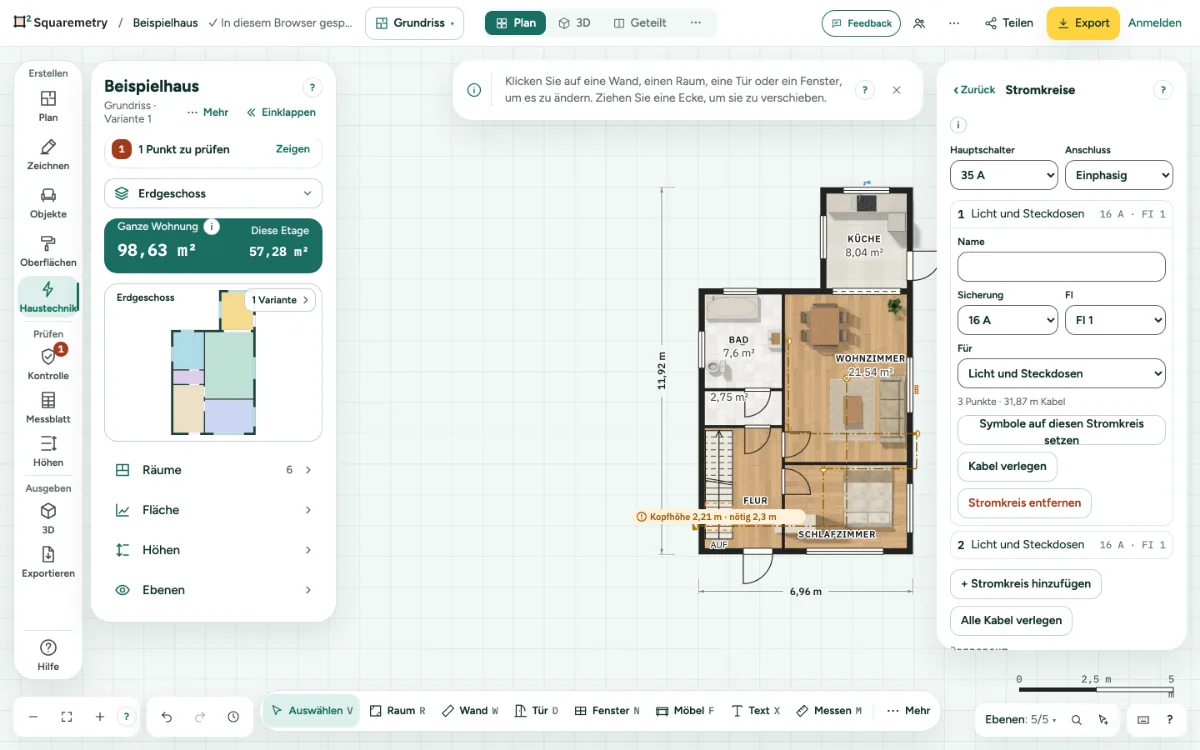

7. Stromkreise
Öffnen Sie Elektro, dann Stromkreise. Stellen Sie den Hauptschalter und den Anschluss ein, dann + Stromkreis hinzufügen. Öffnen Sie einen Stromkreis, um ihm einen Namen zu geben und Sicherung, FI und Verwendung einzustellen. Klicken Sie auf Symbole auf diesen Stromkreis setzen und dann auf Steckdosen und Leuchten im Plan, oder wählen Sie den Stromkreis in der Karte eines Symbols.
8. Kabel verlegen
Setzen Sie einen Zählerschrank und klicken Sie dann bei einem Stromkreis auf Kabel verlegen, oder auf Alle Kabel verlegen. Jeder Punkt bekommt ein Kabel ab dem Zählerschrank oder dem Punkt davor, mit der Höhe zwischen den Etagen dazu. ⌘Z nimmt sie wieder weg.
9. Übersicht und Zählung
Die Übersicht nennt jeden Stromkreis mit Sicherung, FI, Steckdosen, Leuchten und Kabellänge. Die Zählung addiert Hauptschalter, FI-Schalter, Leitungsschutzschalter und Module. Zu prüfen nennt, was man üblicherweise noch einmal ansieht, etwa mehr als 4 Stromkreise an einem FI, oder einen Stromkreis auf drei Phasen bei einphasigem Anschluss. Der CSV-Export hat Hauptschalter und Anschluss über der Übersicht. Ein Sicherungskasten hat höchstens 60 Stromkreise und 12 FI-Schalter.
10. Stromkreisliste und Übersichtsschaltplan
Klicken Sie unter Stromkreise auf Stromkreisliste als PDF. Export öffnet sich nur mit den Haustechnik-Blättern des Plansatzes: der Stromkreisliste (pro Stromkreis Nummer, Name, Art, Sicherung, FI, Pole, Punkte, Räume und Kabellänge; 25 Stromkreise pro Blatt) und einem Übersichtsschaltplan (der Hauptschalter, jeder FI mit seinen Stromkreisen, und die Stromkreise ohne FI). Jedes Blatt sagt: Zeichenhilfe, keine Installationsplanung. Der ganze Plansatz holt alle Blätter zurück. Wie jeder Export außer dem kleinen kostenlosen PNG brauchen diese Blätter ein freigeschaltetes Objekt, Pro oder Team.
Tastenkürzel
- Esc
- Abbrechen, dann Auswählen, dann loslassen
- ⌘Z
- Rückgängig
Unter Windows und Linux nehmen Sie Strg, wo der Mac ⌘ hat.
Meldungen, die Sie sehen können
- Leuchte mit dem Schalter verbunden.
- Setzen Sie zuerst einen Zählerschrank; die Kabel beginnen dort.
- Höher als die Decke dieser Etage (2,6 m).
