Zeichnen Sie Wasser, Abwasser, Heizung und Lüftung und legen Sie die Fußbodenheizung pro Raum fest. Der Verlegeplan zeigt jeden Heizkreis mit Länge. Oder lassen Sie den Editor ein einfaches Netz ab der Quelle verlegen.
Fußbodenheizung verlegeplan: Schritt für Schritt
1. Eine Leitung zeichnen
Öffnen Sie ein Gewerk, dann Leitungen, und wählen Sie eine Art: Kaltwasser, Warmwasser, Abwasser, Heizungsvorlauf, Heizungsrücklauf, Zuluftkanal, Abluftkanal, Kältemittelleitung oder Kondensatablauf. Klicken Sie Punkt für Punkt und schließen Sie mit Enter, einem Doppelklick oder einem Klick auf den letzten Punkt ab. Jede Art hat ihre eigene Farbe und Linie, gleich im Plan, in der Legende und in 3D.
2. Wasser automatisch
Setzen Sie einen Wasserzähler, einen Warmwasserbereiter oder Heizkessel und Hähne oder Sanitär aus der Bibliothek. Klicken Sie auf Wasserleitungen automatisch: Kaltwasser läuft ab dem Zähler, Warmwasser ab dem Bereiter zu jedem Punkt, der es braucht, nebeneinander. Ohne Warmwasserbereiter bekommen Sie nur Kaltwasser, und eine Meldung sagt das.
3. Abwasser
Setzen Sie eine Fallleitung und klicken Sie auf Abwasser automatisch. Jeder Hahn, Bodenablauf, jedes WC, Waschbecken, jede Dusche, Badewanne und Waschmaschine bekommt einen Abfluss zur nächsten Fallleitung.
4. Heizung und Lüftung
Mit einem Heizkessel oder einer Wärmepumpe und Heizkörpern verlegt Heizungsleitungen automatisch Vor- und Rücklauf. Mit einem Lüftungsgerät und Ventilen, oder einem Klima-Außengerät und -Innengerät, verlegt Kanäle und Leitungen automatisch die Kanäle und Kältemittelleitungen.
5. Erneut und rückgängig
Ein Netz erneut verlegen ersetzt das frühere automatische Netz derselben Arten; Leitungen, die Sie selbst gezeichnet haben, bleiben. ⌘Z nimmt ein ganzes Netz in einem Schritt weg.
6. Fußbodenheizung

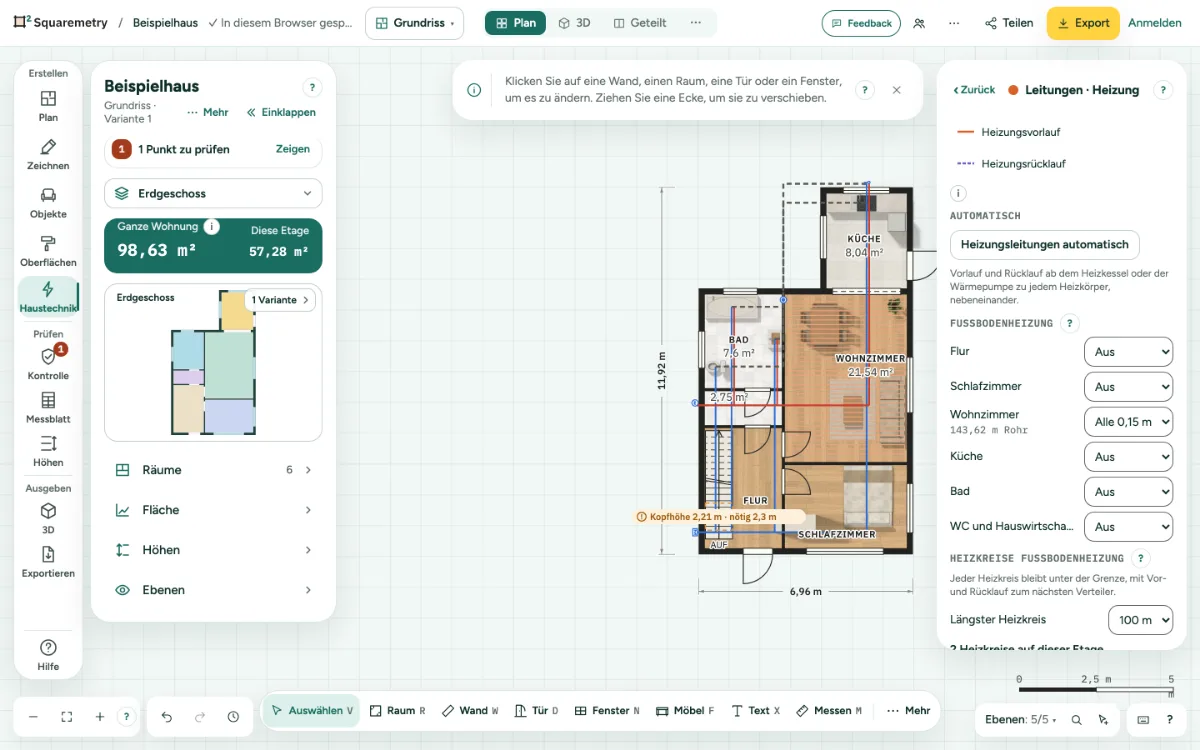

Öffnen Sie Heizung, dann Leitungen, und stellen Sie die Fußbodenheizung pro Raum auf alle 10, 15 oder 20 cm, oder Aus. Der Raum zeigt die Schleife im Plan, und die Rohrlänge ist die Fläche geteilt durch diesen Abstand. Ein Luftraum, ein Treppenloch, ein Aufzug, ein Schacht, eine Stütze oder ein Rücksprung im Raum hat keinen Boden: Die Schleife geht darum herum, und diese Fläche zählt nicht.
7. Heizkreise Fußbodenheizung
Setzen Sie einen Verteiler. Heizkreise Fußbodenheizung nennt dann jeden Heizkreis mit Nummer, Raum und Länge: das Rohr im Raum plus Vor- und Rücklauf zum nächsten Verteiler. Ein Raum, der nicht unter Längster Heizkreis passt (meist 100 m; oder 80 und 120 m), bekommt mehr Heizkreise gleicher Länge. Hinweise sagen, wenn es keinen Verteiler gibt, wenn ein Raum zu weit entfernt ist oder wenn ein Verteiler mehr als 12 Heizkreise hat. Verlegeplan als PDF druckt den Verlegeplan: jeder Heizkreis in eigener Farbe mit Nummer und Länge, Vor- und Rücklauf zum Verteiler, und eine Legende.
8. Länge
Wasser und Heizung laufen im Boden, Kanäle und Kabel über die Decke. Die Länge jeder Leitung zählt die Stücke nach oben oder unten zu jedem Symbol an den Enden.
Tastenkürzel
- Esc
- Abbrechen, dann Auswählen, dann loslassen
- ⌘Z
- Rückgängig
Unter Windows und Linux nehmen Sie Strg, wo der Mac ⌘ hat.
Meldungen, die Sie sehen können
- Setzen Sie zuerst einen Wasserzähler oder Warmwasserbereiter.
- Kaltwasser verlegt. Es gibt keinen Warmwasserbereiter oder Heizkessel, also kein Warmwasser.
- Setzen Sie zuerst eine Fallleitung; das Abwasser läuft dorthin.
- Setzen Sie einen Verteiler auf diese Etage; die Heizkreise laufen dorthin.
