Lo sviluppo pareti di un locale mostra ogni parete in vista frontale con prese, piastrelle e mobili, utile per bagno e cucina.
Sviluppo pareti: passo dopo passo
1. Apra le pareti del locale
Ogni parete di un locale, vista dall’interno e in scala, con le misure: per chi monta la cucina, il piastrellista o l’elettricista. Scelga un locale, apra Misura nella sua scheda e clicchi su Prospetti delle pareti. Oppure scelga Prospetti sotto ⋯ accanto alle viste nella barra in alto (in Tavole Prospetti sta da solo) e scelga Pareti interne.
2. Scelga locale e parete

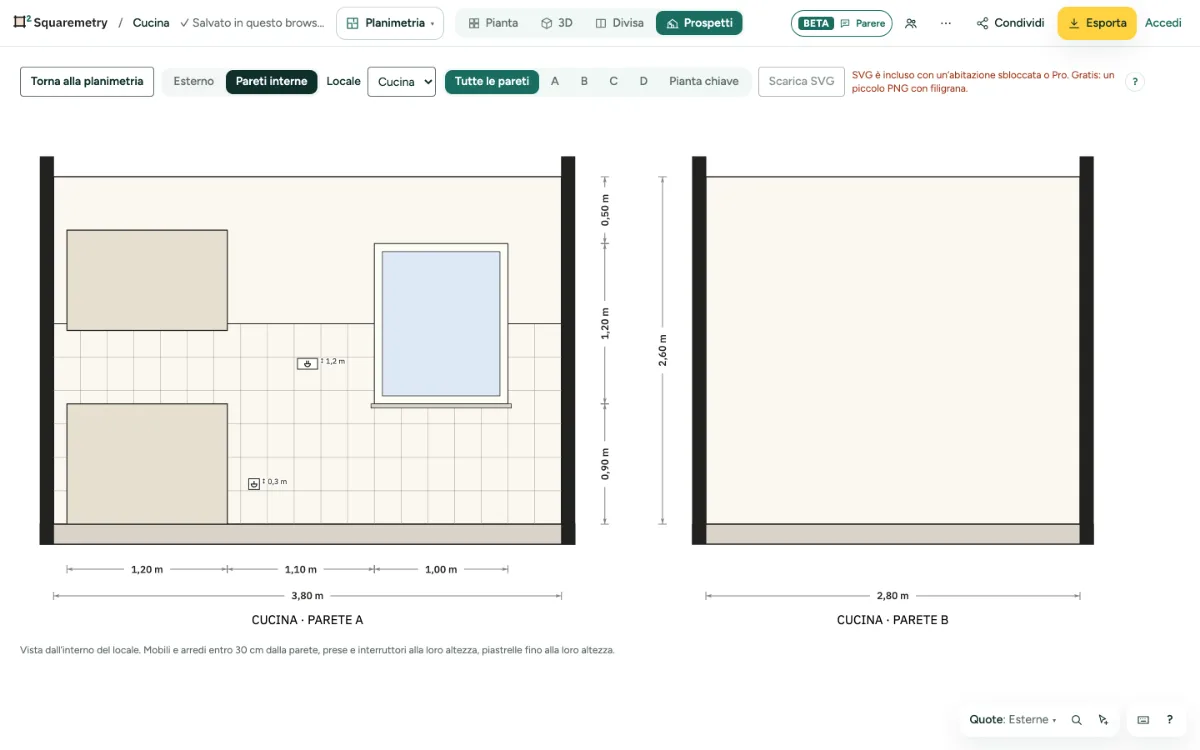

Scelga il Locale dall’elenco. Tutte le pareti mostra ogni parete con la sua lettera (A, B, C ...) e la Pianta chiave; clicchi su una lettera per vedere una parete in grande. La parete A è quella in alto nel locale, poi in senso orario.
3. Cosa viene disegnato
Mobili e arredi entro 30 cm dalla parete alla loro altezza reale (un pensile è appeso alla sua altezza). Ogni simbolo di Impianti che sta su una parete alla sua altezza di posa, con l’altezza accanto: prese, interruttori, rubinetti, radiatori (dal bordo inferiore), la caldaia, il contatore dell’acqua, il collettore e l’unità interna del condizionatore. Una colonna di scarico va dal pavimento al soffitto. Una plafoniera, un faretto, una bocchetta o un altro simbolo senza altezza abituale compare quando gli dà un’altezza in Impianti. L’altezza è la stessa di Impianti e del 3D. Sotto la parete una catena di quote e la lunghezza, ai lati le altezze.
4. Piastrelle e altezze
Rivesta un lato della parete nella sua scheda (Pareti, il lato, Piastrelle) a fasce: piastrelle fino a un’altezza per un paraschizzi, sopra pittura, ognuna con il formato delle piastrelle. Imposti l’altezza di una presa o di un interruttore nella sua scheda, sotto Altezza di posa.
5. Salvi o esporti
Con un’abitazione sbloccata, Pro o Team, Scarica SVG salva ciò che vede; senza, il pulsante dice perché. In Esporta, con un’abitazione sbloccata, Pro o Team, spunti Pareti interne: una pagina per locale nel PDF, o un file per locale. Il DXF ha layer propri per parete, piastrelle, aperture, arredi e simboli.
Messaggi che può vedere
- Ancora nessun locale su questo piano. Disegni prima un locale o apra un altro piano.
- Questo locale non ha pareti dritte di 20 cm o più da mostrare.
