Abrir arquivo DXF no editor: use o desenho CAD como fundo para decalcar, ou deixe o editor transformar as linhas em paredes que você edita.

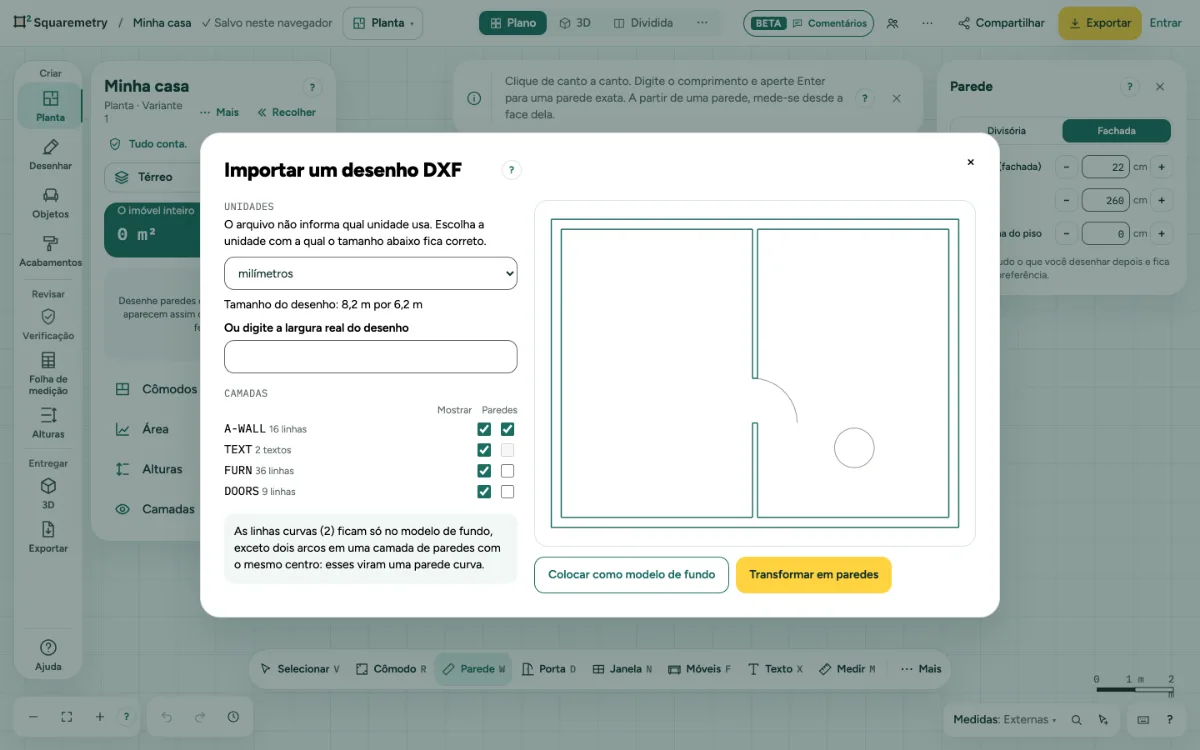

Abrir arquivo DXF: passo a passo
1. Escolha o arquivo
Clique em … no canto superior direito, abra Arquivo e escolha Importar DXF…, ou arraste um arquivo .dxf para a página.
2. Confira as unidades
Em Unidades, mantenha a unidade do arquivo, escolha outra ou digite a largura real. Se o arquivo não indica a unidade, o tamanho do desenho aparece embaixo; se outra unidade também dá um tamanho razoável, um botão a sugere com esse tamanho, por exemplo Não está certo? Escolha centímetros (15 m por 10 m).
3. Escolha as camadas
Em Camadas, escolha quais mostrar e quais contêm paredes.
4. Fundo ou paredes
Escolha Colocar como modelo de fundo ou Transformar em paredes. Para paredes, confira o resultado e clique no botão com o número de paredes, como Adicionar 12 paredes. Um Desfazer remove todas.
5. Remova o fundo
Clique em … no canto superior direito, abra Arquivo e escolha Remover modelo de fundo DXF.
Mensagens que você pode ver
- Isto é um arquivo DWG e não conseguimos ler DWG. No seu programa de CAD, escolha Salvar como, depois DXF (ASCII), e importe esse arquivo.
- Nenhuma parede encontrada nestas camadas. Procuramos duas linhas paralelas com distância entre 5 e 60 cm (2 a 24 in). Tente com outras camadas.
