Aprire file DXF nel browser: lo importi come sfondo da ricalcare, scelga i layer da vedere, oppure trasformi le sue linee in muri modificabili.

Aprire file DXF: passo dopo passo

1. Scelga il file
Clicchi su … in alto a destra, apra File e scelga Importa un DXF…, oppure trascini un file .dxf sulla pagina.

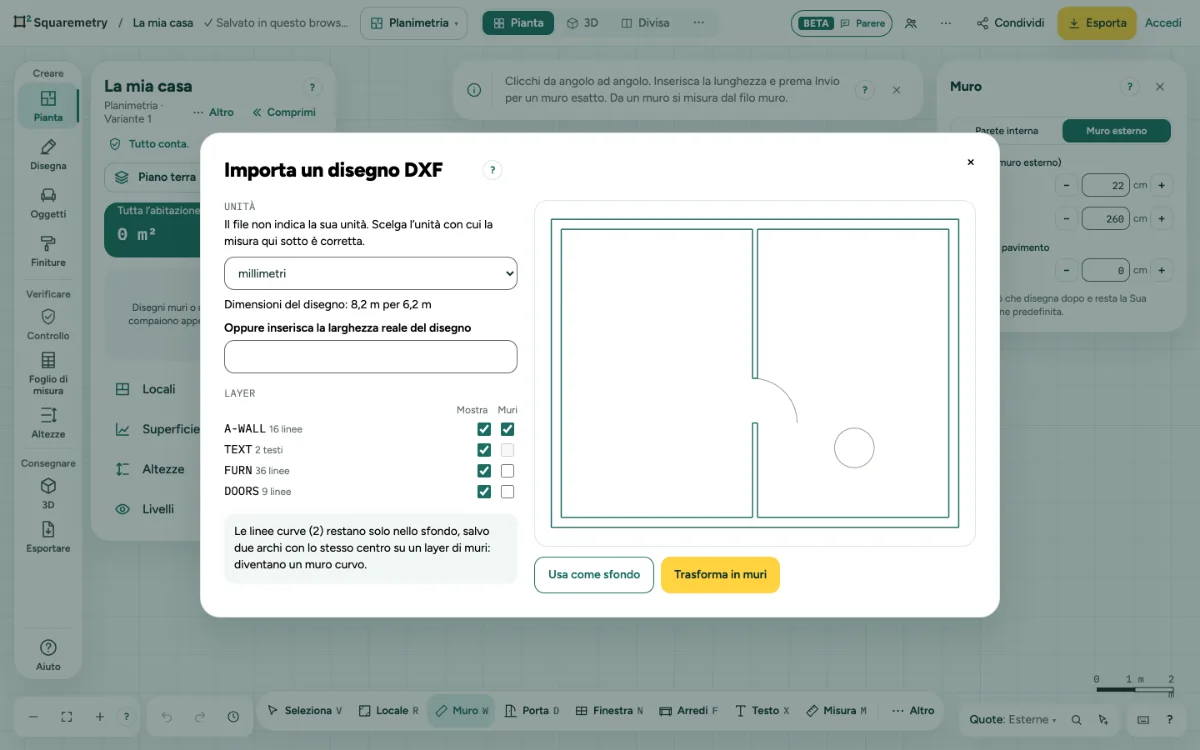

2. Controlli le unità
Sotto Unità mantenga l’unità del file, ne scelga un’altra o inserisca la larghezza reale. Se il file non indica l’unità, sotto compare la dimensione del disegno; se anche un’altra unità dà una misura sensata, un pulsante la propone con quella misura, per esempio Non è giusto? Scelga centimetri (15 m per 10 m).
3. Scelga i layer
Sotto Layer scelga quali mostrare e quali contengono muri.
4. Sfondo o muri
Scelga Usa come sfondo o Trasforma in muri. Per i muri, controlli il risultato e clicchi sul pulsante con il numero di muri, per esempio Aggiungi 12 muri. Un solo Annulla li toglie tutti.
5. Rimuova lo sfondo
Clicchi su … in alto a destra, apra File e scelga Rimuovi lo sfondo DXF.

Messaggi che può vedere

È un file DWG e non possiamo leggere il DWG. Nel Suo programma CAD scelga Salva con nome, poi DXF (ASCII), e importi quel file.
Nessun muro trovato su questi layer. Cerchiamo due linee parallele distanti da 5 a 60 cm (da 2 a 24 pollici). Provi altri layer.
