Scala 1 50, 1 100 o adattata: posi una vista sulla tavola, ne scelga la scala e la ritagli sulla parte che serve.
Scala 1 50: passo dopo passo
1. Aggiunga una vista

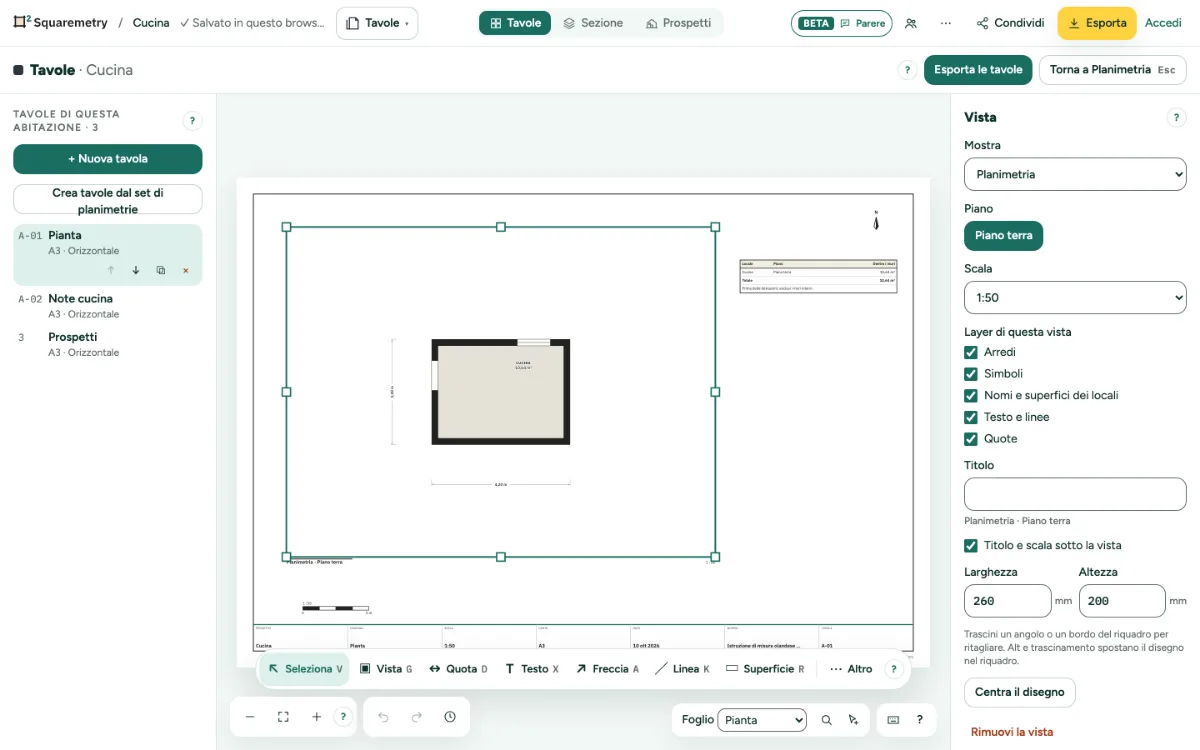

Una vista mostra una parte della planimetria: pianta, planimetria arredata, elettrico e idraulico, ristrutturazione, un prospetto, la sezione, le pareti dei locali, una vista 3D o la planimetria generale. Clicchi Vista negli strumenti (G), scelga cosa mostra e quale piano o locale, poi clicchi Posiziona la vista. La vista compare al centro della tavola. Se il progetto ha un edificio separato, come una casetta da giardino, la scheda di un prospetto ha anche Edificio: la casa o quell’edificio, con i suoi quattro lati, come in Prospetti.
2. Piano
Un nuovo foglio di pianta mostra il piano che aveva aperto mentre disegnava, altrimenti il piano terra. Se non ha scelto nulla, la scheda del foglio ha Piano: un pulsante per piano, dal basso verso l’alto. Un clic cambia ogni vista di quel piano, e il nome del foglio e il cartiglio seguono (un nome suo resta). La scheda di una vista ha la stessa scelta solo per quella vista.
3. Sposti e ritagli
Trascini una vista per spostarla, a millimetri interi. I tasti freccia la spostano di 1 mm, con Maiusc di 10 mm. Trascini un angolo o un bordo del riquadro per ritagliare: a scala fissa il disegno resta dov’è. Alt e trascinare sposta il disegno dentro il riquadro; Centra il disegno lo rimette al centro.
4. Scala
Scelga Adattata al riquadro, oppure una scala fissa da 1:20 a 1:1000; in piedi e pollici, per i progetti americani, da 1″ = 1′ a 1/16″ = 1′ e 1″ = 20′ o 40′. Titolo e scala stanno sotto la vista. Se a quella scala il disegno non entra, la scheda lo dice e ne vede solo una parte.
5. Layer e titolo
Spenga arredi, simboli, nomi e superfici dei locali, testo e linee, o quote solo per questa vista. Dia alla vista un titolo proprio, oppure spenga il titolo e la scala sotto la vista.
6. Allinei
Con Maiusc e clic selezioni più viste o elementi, poi li allinei a sinistra, al centro, a destra, in alto, al centro in verticale o in basso rispetto al primo.
Scorciatoie da tastiera
- G
- Tavole: aggiungi una vista
- V
- Tavole: seleziona
- ⌫
- Eliminare la selezione
Messaggi che può vedere
- In scala 1:50 il disegno non entra nel riquadro. Ne vede solo una parte. Ingrandisca il riquadro o scelga una scala più piccola.
- Questa vista mostra un piano o un locale che non esiste più. Ne scelga un altro.
- L’edificio di questa vista non esiste più. Ne scelga un altro in Edificio.
- Il piano di questo foglio non esiste più. Ne scelga un altro qui sotto.
- Inserisca una misura da 5 mm fino al formato della carta.
