Échelle 1/50 ou 1/100, cadrage et calques : chaque vue montre une partie du plan sur la planche, du plan meublé à la façade, la coupe ou la 3D.
Échelle 1/50 : pas à pas

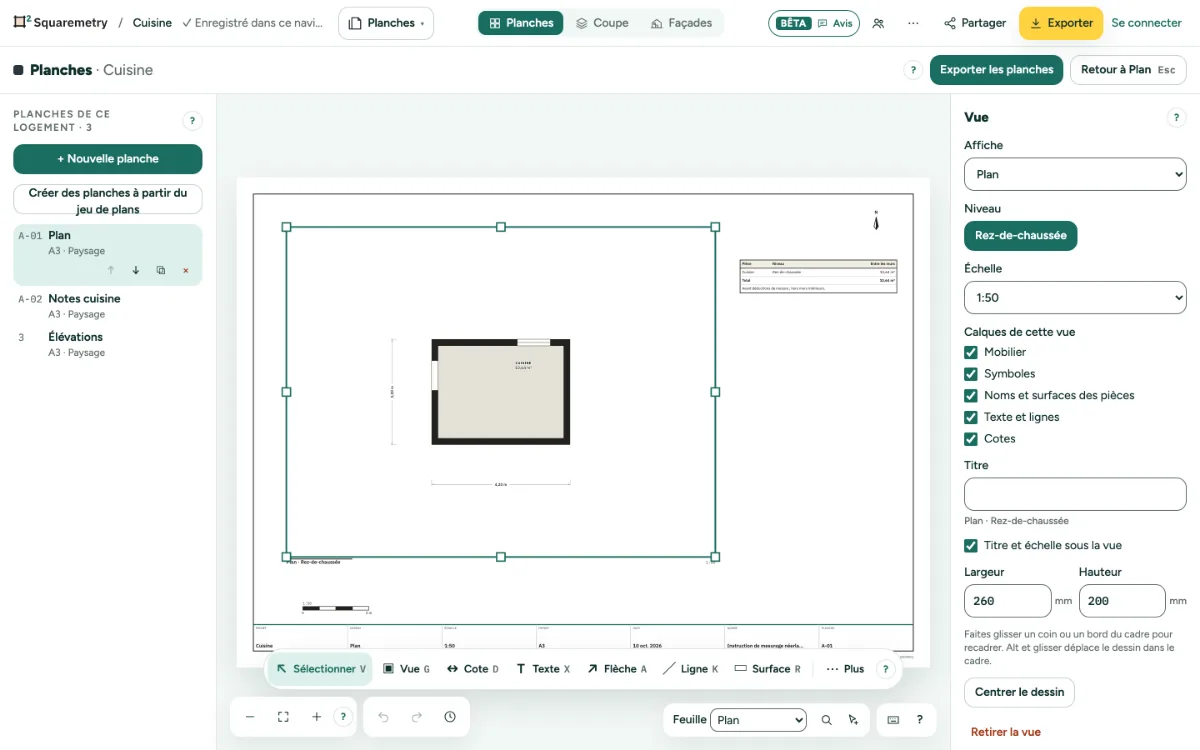

1. Ajouter une vue
Une vue peut montrer le plan, le plan d’aménagement, l’électricité et la plomberie, la rénovation, une façade, la coupe, les murs d’une pièce, une vue 3D ou le plan de masse, chacune avec son échelle, son cadrage et ses calques. Cliquez sur Vue dans les outils (G), choisissez ce qu’elle montre et quel niveau ou quelle pièce, puis cliquez sur Placer la vue. Elle se place au milieu de la planche. Si le plan a un bâtiment séparé, comme un abri de jardin, la carte d’une façade a aussi Bâtiment : la maison ou ce bâtiment, avec ses quatre côtés, comme dans Façades.
2. Niveau
Une nouvelle feuille de plan montre le niveau que vous aviez ouvert en dessinant, sinon le rez-de-chaussée. Quand rien n’est choisi, la carte de la feuille propose Niveau : un bouton par niveau, du bas vers le haut. Un clic change chaque vue de ce niveau, et le nom de la feuille et le cartouche suivent (un nom à vous reste). La carte d’une vue offre le même choix pour cette vue seule.
3. Déplacer et recadrer
Faites glisser une vue pour la déplacer, au millimètre près. Les flèches du clavier la déplacent de 1 mm, avec Maj de 10 mm. Tirez sur un angle ou un bord du cadre pour recadrer : à échelle fixe, le dessin reste en place. Alt et glisser déplace le dessin dans le cadre ; Centrer le dessin le remet au centre.
4. Échelle
Choisissez Ajusté au cadre, ou une échelle fixe de 1:20 à 1:1000 ; pour les plans américains en pieds et en pouces, de 1″ = 1′ à 1/16″ = 1′, et 1″ = 20′ ou 40′. Le titre et l’échelle figurent sous la vue. Si le dessin ne tient pas à cette échelle, la fiche vous le dit et vous n’en voyez qu’une partie.
5. Calques et titre
Masquez le mobilier, les symboles, les noms et surfaces des pièces, les textes et lignes ou les cotes, pour cette vue seulement. Donnez à la vue votre propre titre, ou masquez le titre et l’échelle en dessous.
6. Aligner
Maj et clic pour sélectionner plusieurs vues ou éléments, puis alignez-les à gauche, au centre, à droite, en haut, au milieu ou en bas, sur le premier.
Raccourcis clavier
- G
- Planches : ajouter une vue
- V
- Planches : sélectionner
- ⌫
- Supprimer la sélection
Messages que vous pouvez voir
- À l’échelle 1:50, le dessin ne tient pas dans le cadre. Vous n’en voyez qu’une partie. Agrandissez le cadre ou choisissez une échelle plus petite.
- Cette vue montre un niveau ou une pièce qui n’existe plus. Choisissez-en un autre.
- Le bâtiment de cette vue n’existe plus. Choisissez-en un autre sous Bâtiment.
- Le niveau de cette feuille n’existe plus. Choisissez-en un autre ci-dessous.
- Saisissez une dimension de 5 mm jusqu’à la taille du papier.
