Un jeu de plans complet en un PDF : couverture, liste des planches, plans par niveau, mobilier, électricité, rénovation, façades, coupe et cartouche.
Gratuit en petit PNG avec filigrane. En entier : débloquez le logement (votre premier logement est gratuit) ou passez à Pro.
Jeu de plans : pas à pas
1. Ouvrir le dossier de plans

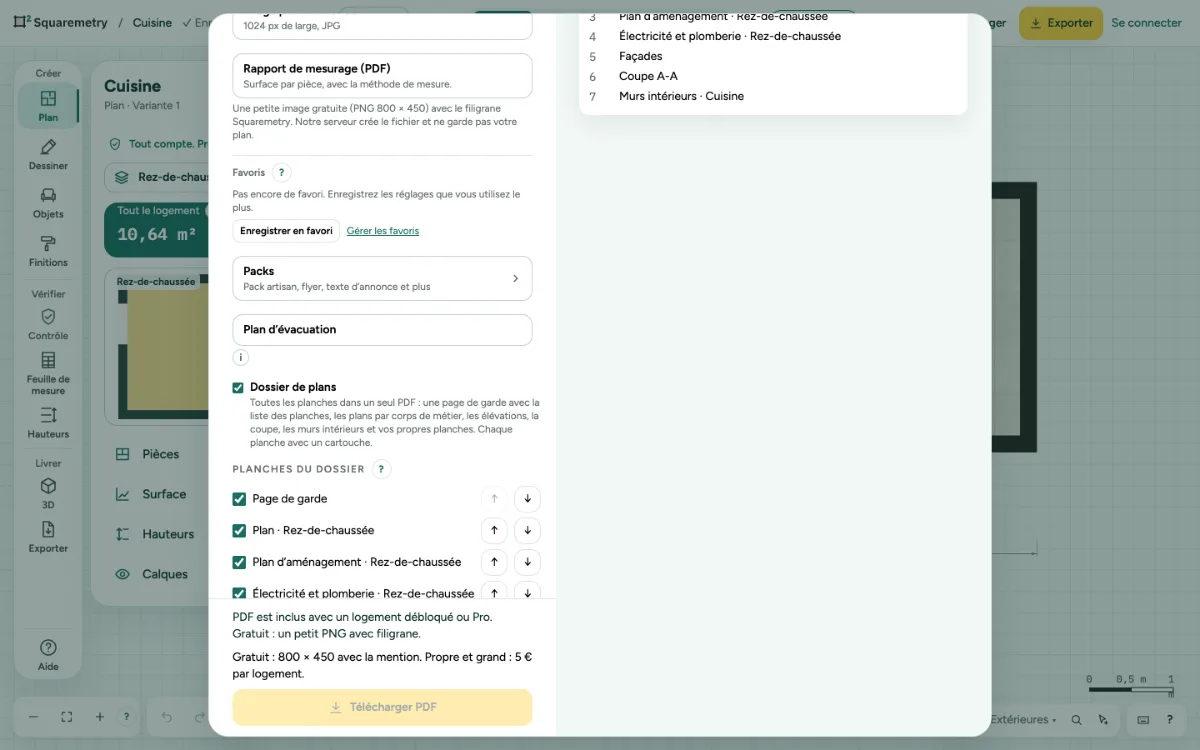

Avec un logement débloqué, Pro ou Team, ouvrez Exporter, choisissez PDF et cochez Dossier de plans. Les planches viennent toujours du plan tel qu’il est maintenant, chacune avec un cartouche, et vous pouvez ajouter des planches avec votre propre texte. La liste Planches du dossier montre toutes les planches que le plan peut fournir ; l’aperçu montre la liste numérotée. La planche électricité et plomberie montre les câbles et les tuyaux du mode Équipements, les liaisons des interrupteurs et une légende avec les circuits du tableau électrique. Avec des circuits dans le tableau électrique, le dossier contient aussi le tableau des circuits et un schéma unifilaire ; avec un plancher chauffant, un calepinage du plancher chauffant par niveau. Ces planches portent la mention : Aide au dessin, pas une étude d’installation.
2. Choisir et ordonner
Décochez une planche pour la laisser de côté. Déplacez une planche avec les flèches. Revenir à toutes les planches dans l’ordre habituel annule vos choix.
3. Vos propres planches
Ouvrez Ajouter une planche de texte, saisissez un Titre et le Texte, par exemple les hypothèses de départ ou des notes pour l’entreprise, puis cliquez sur Ajouter la planche. Jusqu’à 20 par plan.
4. Papier et échelle
Choisissez le papier et l’échelle comme d’habitude. Une planche qui ne tient pas à cette échelle est ajustée à la page ; son cartouche indique l’échelle. Cliquez sur Télécharger PDF.
Messages que vous pouvez voir
- Toutes les planches sont désactivées. Activez au moins une planche.
- Donnez un titre à la planche.
- Vous avez 20 planches personnelles, le maximum pour un plan.
