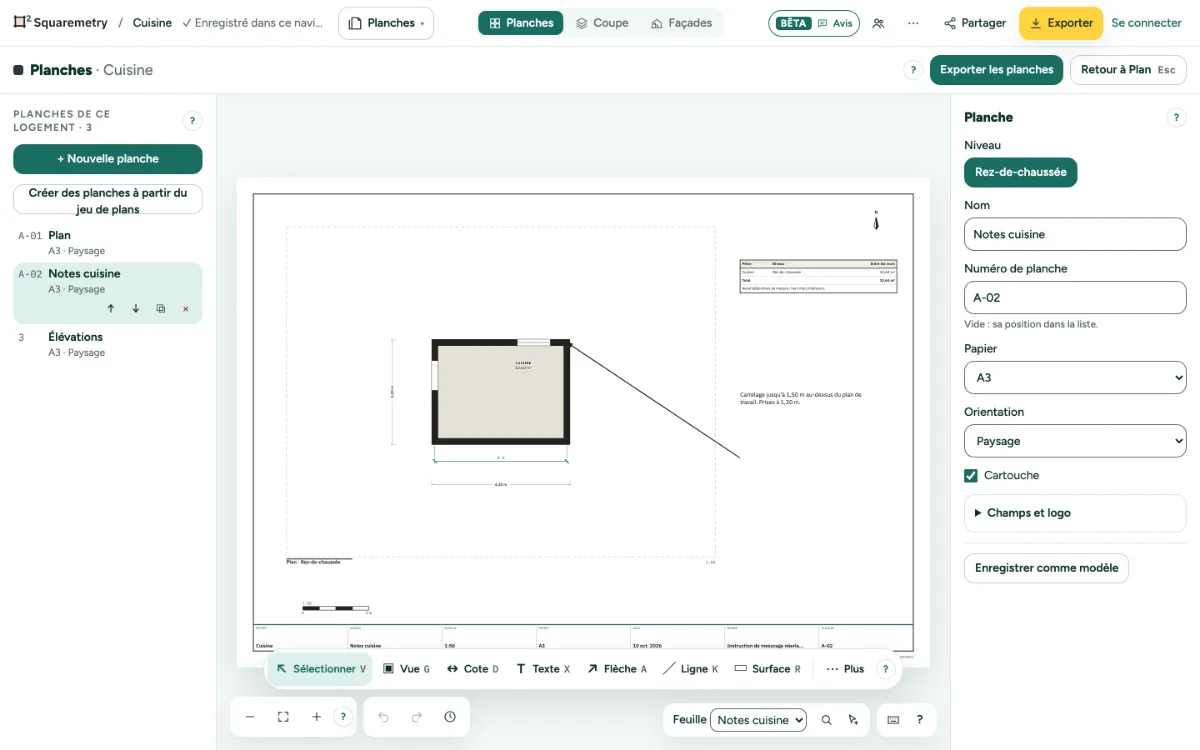

Tableau des surfaces, cotes liées au plan, notes, flèches, lignes et images sur une planche. Une cote suit son mur ; le tableau suit le plan.
Tableau des surfaces : pas à pas
1. Cote
Choisissez Cote (D) et cliquez sur deux points dans une vue. Dans un plan, un point sur un angle de mur s’accroche à cet angle : déplacez le mur dans le plan et la cote change. Sa fiche montre ce qu’elle lit et la distance entre les points.
2. Notes
Choisissez Texte (X) et cliquez là où la note commence. Tapez dans sa fiche ; choisissez la taille, le gras et la largeur du cadre.
3. Flèches, lignes et surfaces
Choisissez Flèche (A), Ligne (K) ou Surface (R) et faites glisser sur la planche. Dans la fiche : flèche à la fin ou aux deux extrémités, pointillée, épaisseur de trait, couleur et contour d’une surface.
4. Tableaux
Choisissez Tableau sous Plus (T), puis Pièces et surfaces (avec un total de la surface de plancher à l’intérieur des murs, avant les déductions de mesurage et sans les murs intérieurs ; ce n’est pas le total GO), Décompte électricité et plomberie ou Liste des planches ; depuis les installations, aussi Liste des circuits, Circuits du plancher chauffant et Hauteurs de pose (la hauteur habituelle de chaque type de symbole et vos propres hauteurs). Un tableau montre le plan tel qu’il est maintenant, pour tous les niveaux ou un seul. Comme vue, vous pouvez aussi placer le Schéma unifilaire et le Plan du plancher chauffant d’un niveau. Un tableau s’arrête au-dessus du cartouche : sa dernière ligne indique alors combien de lignes figurent sur la planche, et sa fiche dit ce que vous pouvez faire.
5. Images
Choisissez Image (I) et un fichier PNG ou JPEG : une photo, un logo ou un détail. Nous le réduisons pour garder le plan léger. Jusqu’à 4 par planche.
6. Plus : angle
Les outils de base restent dans la barre ; Plus contient le reste : Bibliothèque (S), Tableau, Image et les outils ci-dessous. Angle (N) : cliquez sur un point du premier côté, puis sur le sommet, puis sur un point du second côté, le tout dans une même vue. Un point sur un angle de mur suit ce mur : l’angle change avec le plan.
7. Plus : étiquette
Étiquette (L) : cliquez sur une pièce dans une vue en plan. L’étiquette lit la pièce à cet endroit : Nom de la pièce, Surface, Dimensions et Niveau sont des champs que vous ajoutez d’un clic, et ils changent quand vous renommez la pièce ou déplacez un mur. Vos propres mots restent tels que vous les tapez.
8. Plus : dessiner et CSV
Dessiner (P) : cliquez pour ajouter des points, double-cliquez ou appuyez sur Entrée pour terminer, cliquez sur le premier point pour fermer. Sa fiche montre la longueur sur le papier et, dans une vue, dans le plan à cette échelle. Tableau depuis un fichier CSV place sur la planche un tableau tiré d’un fichier (point-virgule, virgule ou tabulation ; jusqu’à 100 lignes de 12 colonnes) ; il ne suit pas le plan.
Raccourcis clavier
- D
- Planches : cote
- X
- Planches : texte
- A
- Planches : flèche
- K
- Planches : ligne
- R
- Planches : surface
- I
- Planches : image
- N
- Planches : angle
- L
- Planches : étiquette
- P
- Planches : dessiner
- S
- Planches : album
- T
- Planches : tableau
- ⌫
- Supprimer la sélection
Messages que vous pouvez voir
- Cliquez dans une vue pour mesurer.
- Une vue 3D n’est pas à l’échelle. Mesurez sur un plan, une façade ou une coupe.
- Un mur de cette cote n’existe plus. Dessinez la cote à nouveau.
- Le texte dépasse de la planche. Élargissez le cadre ou raccourcissez le texte.
- Ce fichier n’est pas une image PNG ou JPEG.
- Une planche contient au plus 4 images.
- Les trois points ne doivent pas être alignés. Cliquez de nouveau.
- Une étiquette lit une pièce : cliquez dans une vue en plan.
- Il n’y a plus de pièce à l’emplacement de cette étiquette. Replacez l’étiquette.
- Ce fichier n’est pas un tableau CSV. Enregistrez le tableau au format CSV et réessayez.
- Le tableau ne tient pas sur la planche : 47 lignes sur 60 y figurent. Montez le tableau ou choisissez un papier plus grand. Ce qui ne tient pas n’est pas dans l’export.
