Ouvrez un fichier DXF comme fond à décalquer, ou laissez l’éditeur transformer ses lignes de murs en murs modifiables.

Ouvrir fichier DXF : pas à pas

1. Choisir le fichier
Cliquez sur … en haut à droite, ouvrez Fichier et choisissez Importer un DXF…, ou faites glisser un fichier .dxf sur la page. Un dessin de CAO devient ainsi un fond à décalquer, ou des murs modifiables.

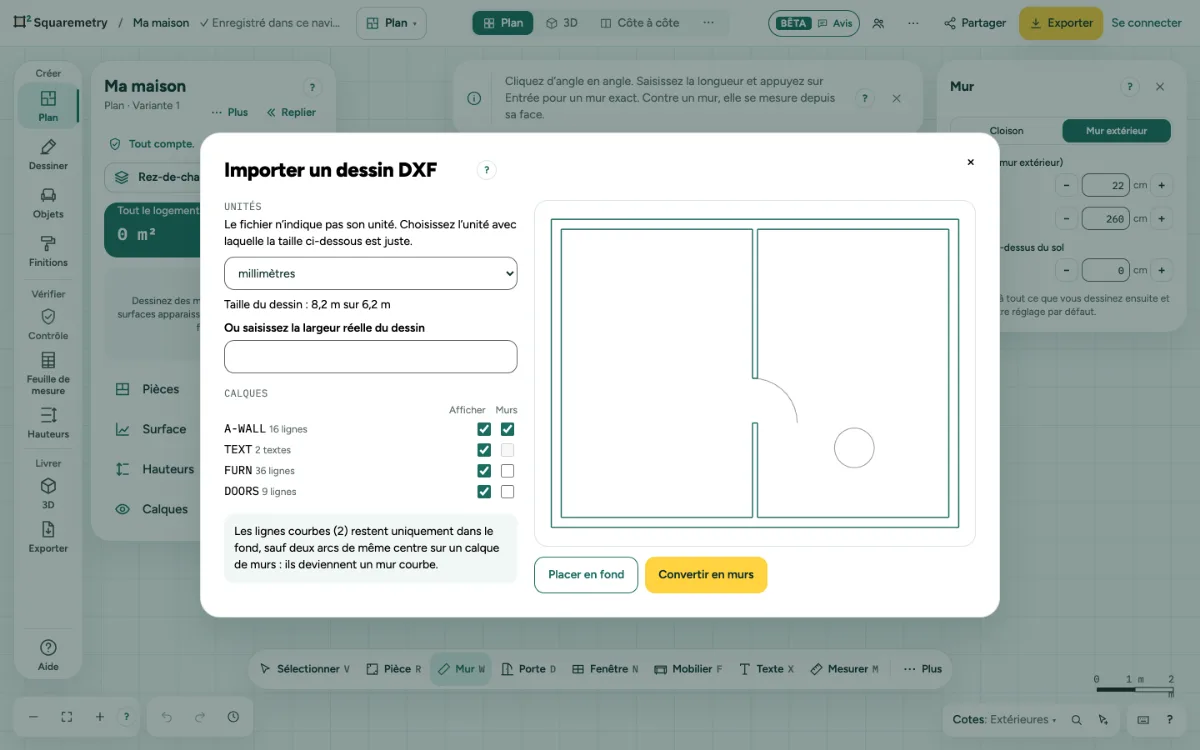

2. Vérifier les unités
Sous Unités, gardez l’unité du fichier, choisissez-en une autre ou saisissez la largeur réelle. Si le fichier n’indique pas d’unité, la taille du dessin s’affiche dessous ; si une autre unité donne aussi une taille plausible, un bouton la propose avec cette taille, par exemple Ce n’est pas juste ? Choisissez les centimètres (15 m sur 10 m).
3. Choisir les calques
Sous Calques, choisissez ceux à afficher et ceux qui contiennent des murs.
4. Fond ou murs
Choisissez Placer en fond ou Convertir en murs. Pour des murs, vérifiez le résultat et cliquez sur le bouton avec le nombre de murs, par exemple Ajouter 12 murs. Un seul Annuler les retire tous.
5. Retirer le fond
Cliquez sur … en haut à droite, ouvrez Fichier et choisissez Retirer le fond DXF.

Messages que vous pouvez voir

C’est un fichier DWG, et nous ne pouvons pas lire le DWG. Dans votre logiciel de CAO, choisissez Enregistrer sous, puis DXF (ASCII), et importez ce fichier.
Aucun mur trouvé sur ces calques. Nous cherchons deux lignes parallèles espacées de 5 à 60 cm (2 à 24 pouces). Essayez d’autres calques.
