Een aanzicht toont een deel van het plan op een blad: plattegrond, inrichting, elektra en water, verbouwing, een gevel, de doorsnede, wanden binnen, een 3D-aanzicht of de situatietekening. Elk aanzicht heeft een eigen schaal, uitsnede en lagen.
Aanzichten op een blad: plaatsen, schaal en bijsnijden: stap voor stap

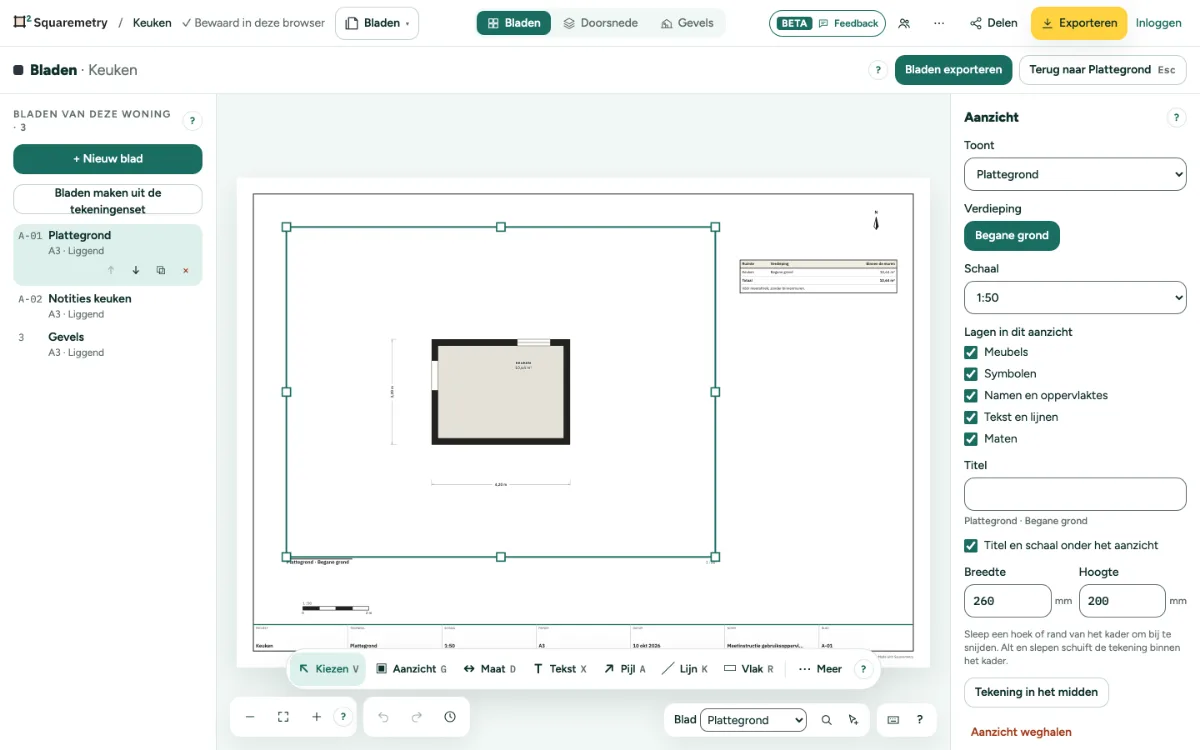

1. Aanzicht toevoegen
Klik op Aanzicht in het gereedschap (G), kies wat het toont en welke verdieping of ruimte, en klik op Aanzicht plaatsen. Het komt midden op het blad. Heeft het plan een los bijgebouw, zoals een tuinhuis, dan heeft de kaart van een gevel ook Gebouw: de woning of dat gebouw, met zijn eigen vier kanten, zoals bij Gevels.
2. Verdieping
Een nieuw plattegrondblad toont de verdieping die u in Plattegrond open had, anders de begane grond. Is niets gekozen, dan heeft de kaart van het blad Verdieping: één knop per verdieping, van onder naar boven. Eén klik zet elk aanzicht van die verdieping om, en de naam van het blad en het titelblok gaan mee (een eigen naam blijft staan). De kaart van een aanzicht heeft dezelfde keuze voor alleen dat aanzicht.
3. Verplaatsen en bijsnijden
Sleep een aanzicht om het te verplaatsen, op hele millimeters. De pijltjestoetsen schuiven 1 mm, met Shift 10 mm. Sleep een hoek of rand van het kader om bij te snijden: op een vaste schaal blijft de tekening staan. Alt en slepen schuift de tekening binnen het kader; Tekening in het midden zet hem terug.
4. Schaal
Kies Passend in het kader, of een vaste schaal van 1:20 tot 1:1000; in voet en duim 1″ = 1′ tot 1/16″ = 1′ en 1″ = 20′ of 40′. Titel en schaal staan onder het aanzicht. Past de tekening niet op die schaal, dan zegt de kaart het en ziet u een deel.
5. Lagen en titel
Zet meubels, symbolen, namen en oppervlaktes, tekst en lijnen, of maten uit voor alleen dit aanzicht. Geef het aanzicht een eigen titel, of zet titel en schaal eronder uit.
6. Uitlijnen
Shift en klikken kiest meer aanzichten of onderdelen; lijn ze dan links, midden, rechts, boven, op het midden of onder uit op de eerste.
Sneltoetsen
- G
- Bladen: aanzicht toevoegen
- V
- Bladen: kiezen
- ⌫
- Gekozen onderdeel verwijderen
Meldingen die u kunt zien
- Op 1:50 past de tekening niet in het kader. U ziet een deel ervan. Maak het kader groter of kies een kleinere schaal.
- Dit aanzicht toont een verdieping of ruimte die er niet meer is. Kies een andere.
- Het gebouw van dit aanzicht is er niet meer. Kies een ander bij Gebouw.
- De verdieping van dit blad is er niet meer. Kies hieronder een andere.
- Typ een maat van 5 mm tot de maat van het papier.
