Maak van een afbeelding of PDF van een plattegrond in één stap een DXF. De muren, deuren met hun draairichting en ramen worden in uw browser gevonden en komen op de gewone DXF-lagen.
Beeld of PDF naar DXF: stap voor stap
1. Open het
Klik rechtsboven op …, open Bestand en kies Beeld of PDF naar DXF…, of zoek het met ⌘K.
2. Kies het bestand en de schaal
Kies een afbeelding of PDF. Kies bij een PDF de schaal op het blad, zoals 1:100. Typ bij een afbeelding de breedte van het plan, buitenmuren. Klik op Muren zoeken.
3. Kijk na wat er gevonden is

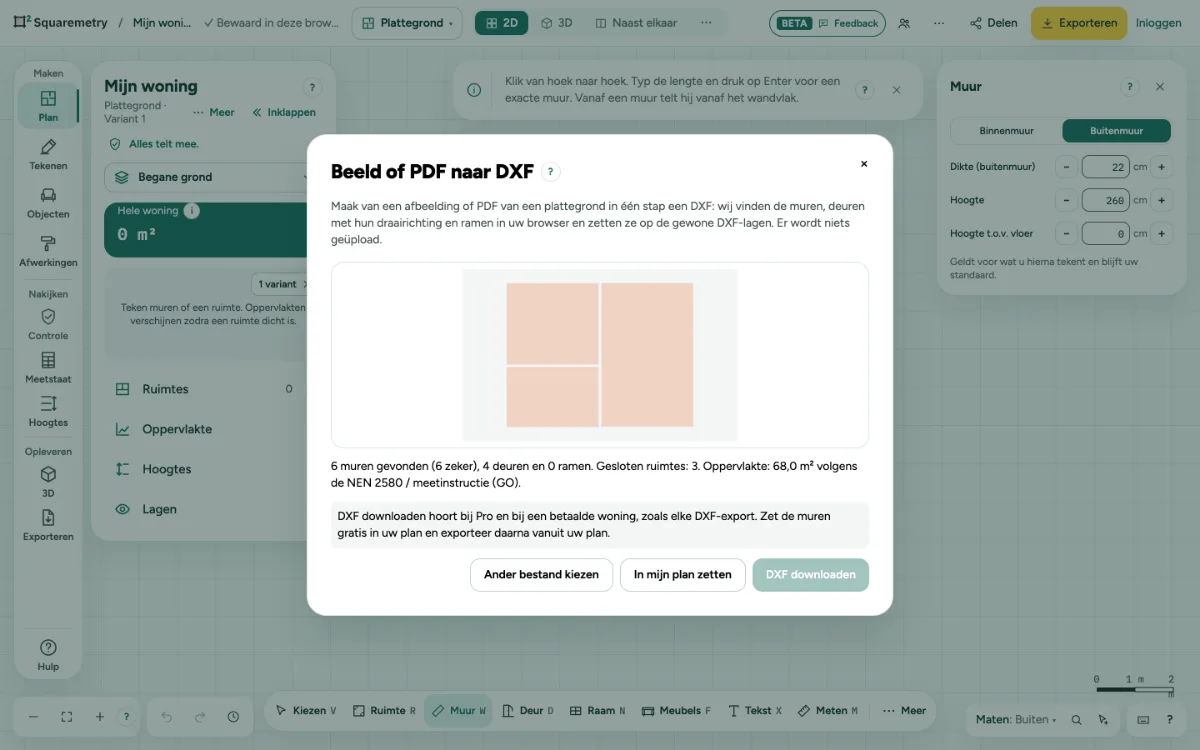

U ziet de muren, deuren en ramen, de gesloten ruimtes en de oppervlakte volgens de norm van uw plan. Vink Ook de muren om na te kijken aan om ook de muren mee te nemen die niet zeker waren.
4. Downloaden of in uw plan zetten
DXF downloaden geeft een DXF met de lagen WALLS, OPENINGS, ROOMS en DIMENSIONS. In mijn plan zetten zet de muren in uw plan in één stap ongedaan, op een nieuwe verdieping als deze al muren heeft.
Meldingen die u kunt zien
- Typ de breedte van het plan, dan krijgen de muren de juiste maat.
- Een schaal als 1:100 kan alleen bij een PDF. Typ bij een afbeelding de breedte.
- Een DXF van een ander plan hoort bij Pro. Met één betaalde woning: zet de muren gratis in die woning en exporteer daarna de woning.
- Dit lijkt een foto, geen tekening. Gebruik Overtrekken en zet de foto eerst recht.
